Comment configurer un cluster entre deux (ou plus) DWC-1000 et DWC-2000 ?

Exigences:

- DWC-2000 avec la version de firmware: 4.4.0.3B101 ou supérieur

- DWC-1000 avec la version de firmware: 4.4.1.2 ou plus

- Compatibles avec le dernier firmware de 4.2.0.x AP et plus (DWL-8610, DWL-8600AP, DWL -6700, DWL-6610, DWL-6600AP, DWL-3600AP et DWL-2600AP)

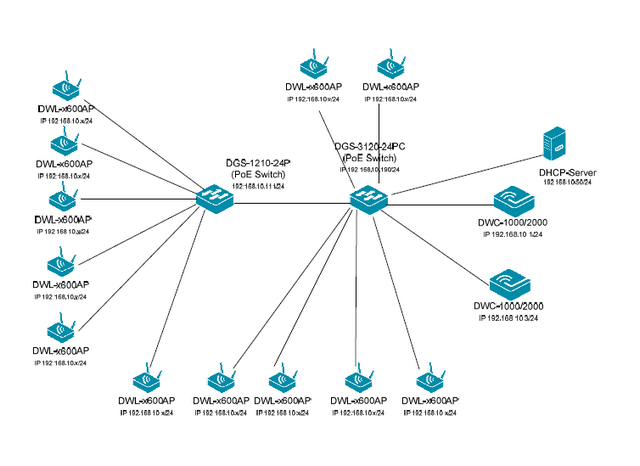

Scénario:

2*DWC-1000/2000 configurés en cluster, pour un total de 12 AP DWL-x600AP à gérer. (Cette structure peut dépendre du nombre de licences AP, et être étendue au maximum à 96 points d'accès en combinant des DWC-1000 et 1024 points d'accès en combinant des DWC-2000)

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Préparation :

Le DWC-1000/2000 utilise l'adresse IP par défaut 192.168.10.1/24, le nom d'utilisateur "admin" et le mot de passe "admin".
Modifiez l'adresse IP à intégrer à votre infrastructure existante.
Assurez -vous que vous avez la dernière version du firmware pour le DWC-1000/2000

Étape 1 -
Définition de l'adresse IP du MASTER 192.168.10.1/24

DWC How to configure cluster between two or more DWC-1000 DWC-2000

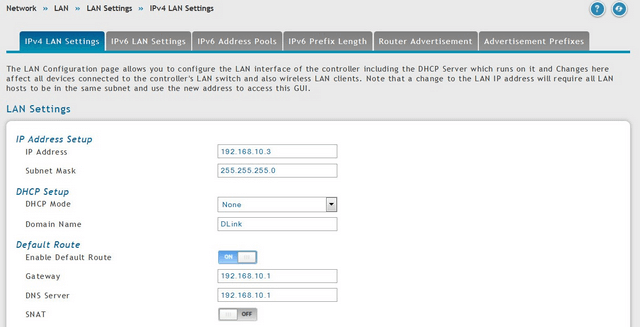

Étape 2 - Configurez l'adresse IP du SLAVE en 192.168.10.3/24


DWC How to configure cluster between two or more DWC-1000 DWC-2000

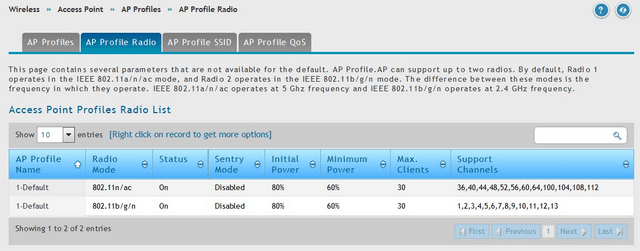

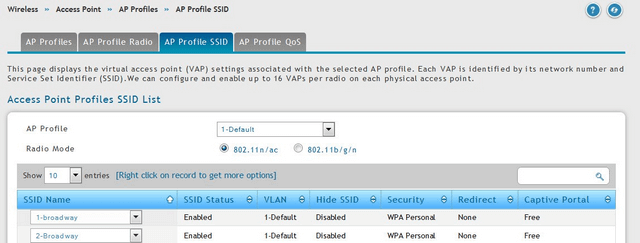

Étape 3 -
Configurez les profils WAP, SSID et MASTER

DWC How to configure cluster between two or more DWC-1000 DWC-2000

DWC How to configure cluster between two or more DWC-1000 DWC-2000

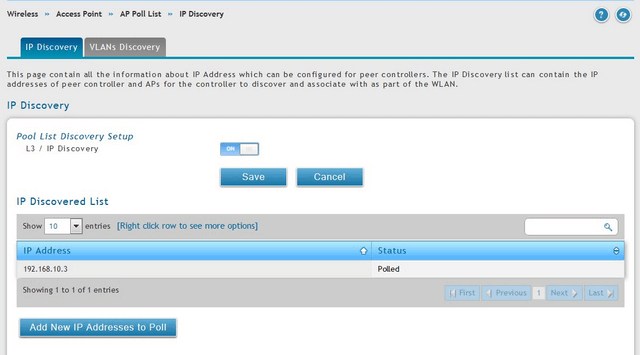

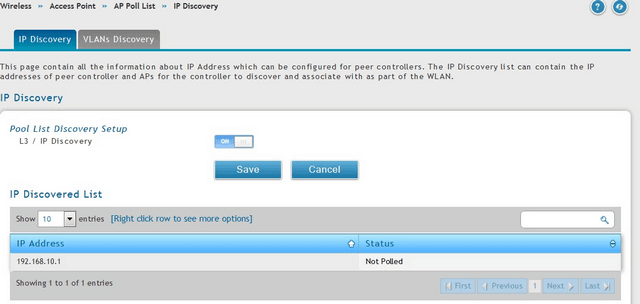

Etape 4 - Ajoutez l'adresse IP du contrôleur distant sur chaque contrôleur

sur le MASTER :

DWC How to configure cluster between two or more DWC-1000 DWC-2000

sur le SLAVE :

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Étape 5 - La configuration du cluster consiste à sélectionner un certain nombre de paires (Peer groupd ID) identiques sur chaque DWC et définir une priorité de cluster. Le cluster du MASTER doit avoir une plus haute priorité que le SLAVE. Par exemple 255 pour MASTER et 1 pour SLAVE.

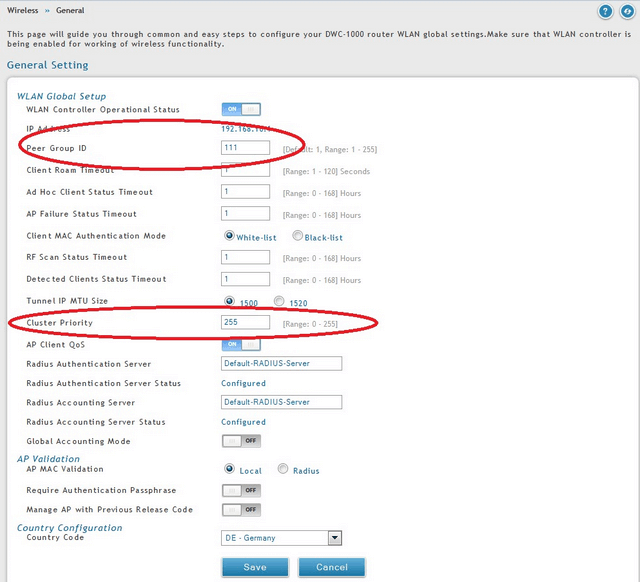

Master :

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Cliquez sur “Save”

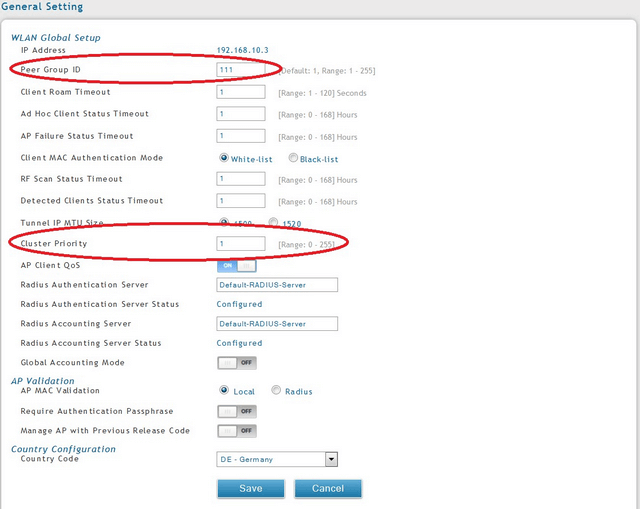

Slave:

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Cliquez sur “Save”

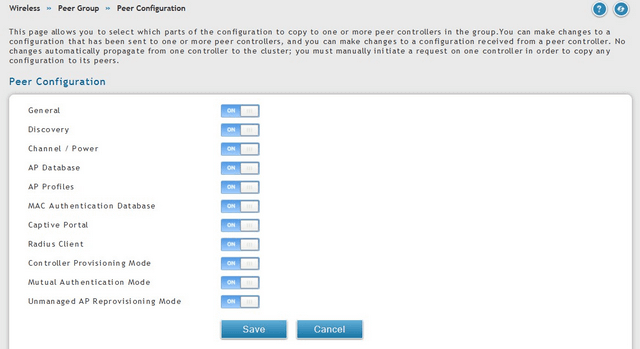

Étape 6 - Sélectionnez les paramètres que vous souhaitez transférer du Master au Slave

Master:

DWC How to configure cluster between two or more DWC-1000 DWC-2000


Note :
Les options entre le DWC-1000 et DWC -2000 peuvent varier

Cliquez sur “Save”

Répétez le processus sur le SLAVE

Slave:

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Cliquez sur “Save”

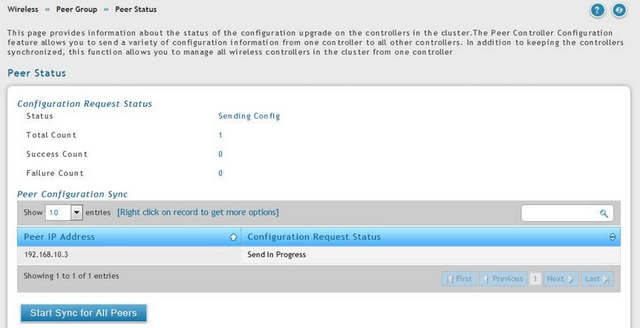

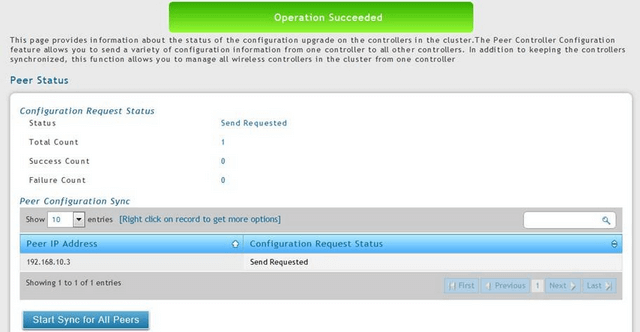

Étape 7 - Démarrez la synchronisation MASTER / SLAVE en utilisant le bouton "Start Sync for All Peers" à la fois sur le MASTER et le SLAVE

DWC How to configure cluster between two or more DWC-1000 DWC-2000

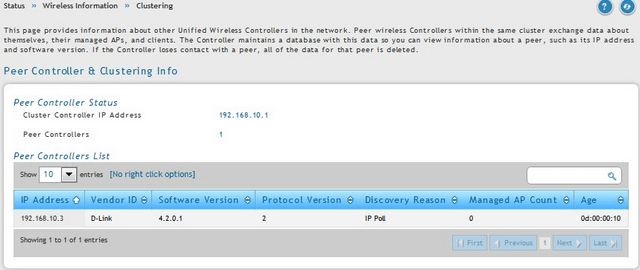

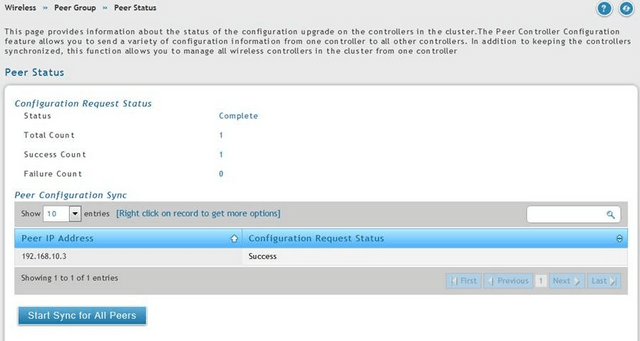

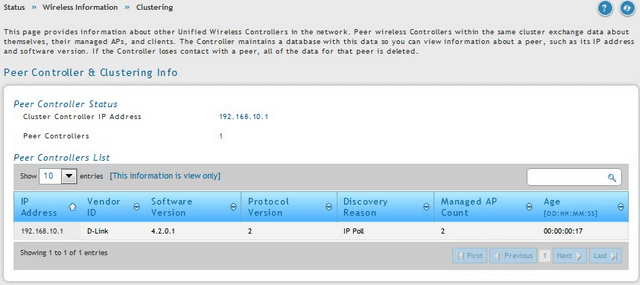

Vérifiez l'état de synchronisation

DWC How to configure cluster between two or more DWC-1000 DWC-2000

DWC How to configure cluster between two or more DWC-1000 DWC-2000

Master:

DWC How to configure cluster between two or more DWC-1000 DWC-2000


Slave:

 DWC How to configure cluster between two or more DWC-1000 DWC-2000
