Comment effectuer une procédure de récupération de mon DWC-1000 ?
NOTE – La procédure de récupération effacera tous les réglages de votre DWC-1000 et le remettra en paramétrage d'usine.
Pour effectuer la procédure de récupération, vous aurez besoin :
• Câble Console
• Serveur TFTP
• Firmware - Vous pouvez utiliser n'importe quelle version firmware du DWC-1000
• PuTTy
Etape 1 – Connectez le port série de votre DWC-1000 à celui de votre PC en utilisant le câble console.

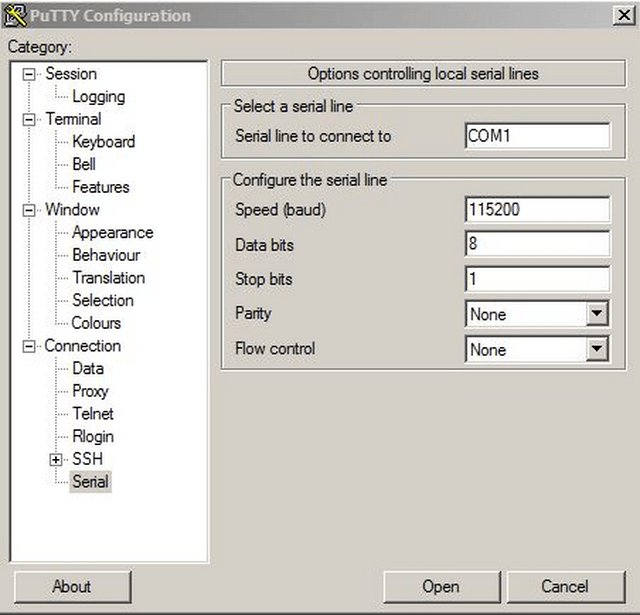

Etape 2 – Ouvrez PuTTy et configurez le port COM (variable en fonction de votre PC. Ici le port Com1) en suivant les paramètres suivants :

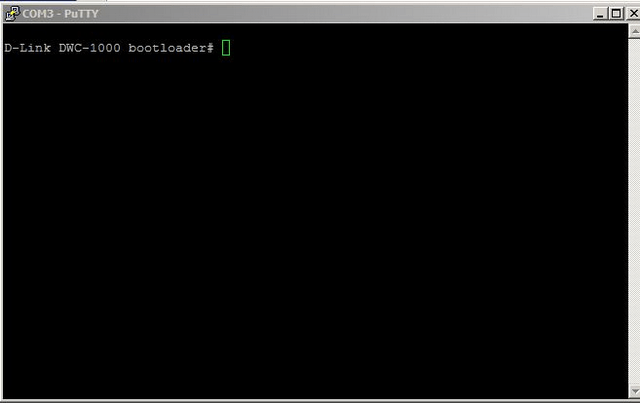

Etape 3 – Une fois configuré, cliquez sur “Open” pour faire apparaitre l'écran suivant :
D-Link DWC-1000bootloader# prompt

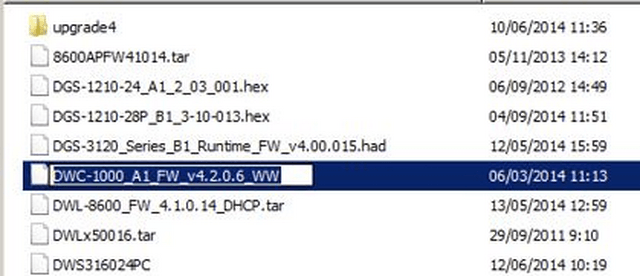

Etape 4 – Ouvrez le serveur TFTP sur votre machine et mettez le fichier firmware (ici le firmware DWC-1000_A1_FW_v4.2.0.6_WW) à la racine du répertoire de votre serveur TFTP.
Si vous utilisez plusieurs cartes réseaux, vous devrez sélectionner l'adresse IP sur laquelle écoute votre serveur TFTP. Dans cet exemple : 192.168.10.100
Etape 5 – Configurez les variables d'environnement (Il vous suffit de Copier / Coller les commandes dans l'interface de commande en ligne)

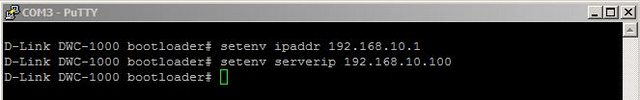

D-Link DWC-1000 bootloader# setenv ipaddr 192.168.10.1 <Adresse IP du DWC-1000dans le réseau du serveur>
D-Link DWC-1000 bootloader# setenv serverip 192.168.10.100 <Adresse IP du PC sur lequel tourne le serveur TFTP>

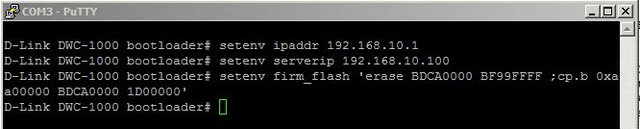

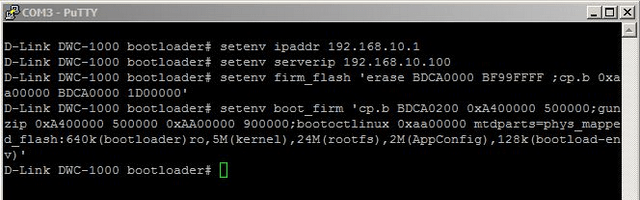

D-Link DWC-1000 bootloader# setenv firm_flash 'erase BDCA0000 BF99FFFF ;cp.b 0xaa00000 BDCA0000 1D00000'
D-Link DWC-1000 bootloader# setenv boot_firm 'cp.b BDCA0200 0xA400000 500000;gunzip 0xA400000 500000 0xAA00000 900000;bootoctlinux 0xaa00000 mtdparts=phys_mapped_flash:640k(bootloader)ro,5M(kernel),24M(rootfs),2M(AppConfig),128k(bootload-env)'

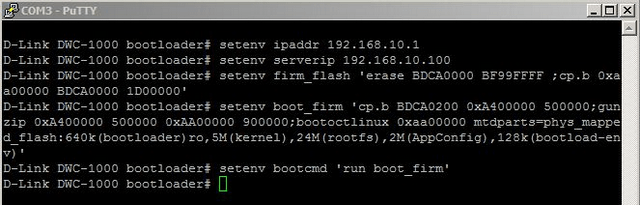

D-Link DWC-1000 bootloader# setenv bootcmd 'run boot_firm'

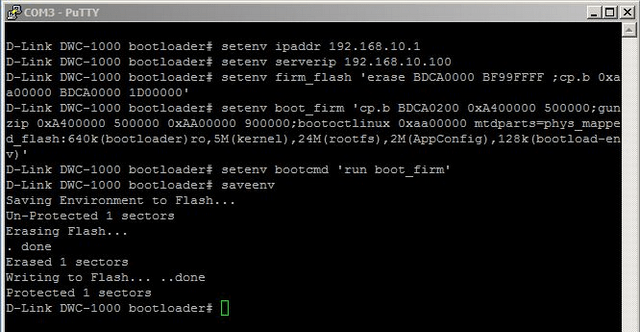

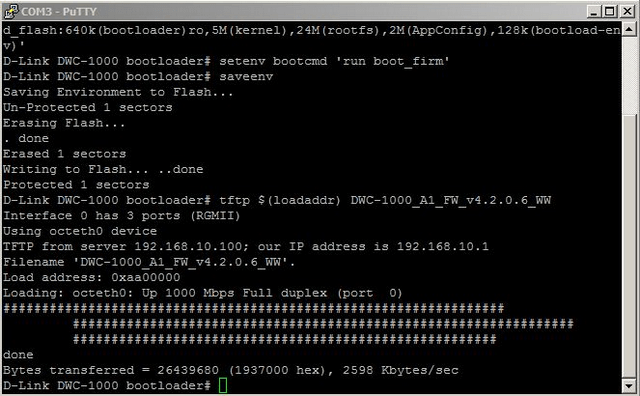

D-Link DWC-1000 bootloader# saveenv
D-Link DWC-1000 bootloader# tftp $(loadaddr) DWC-1000_A1_FW_v4.2.0.6_WW
Copiez le nom complet du fichier firmware (comme ci-dessus) et collez le à la fin de la commande.

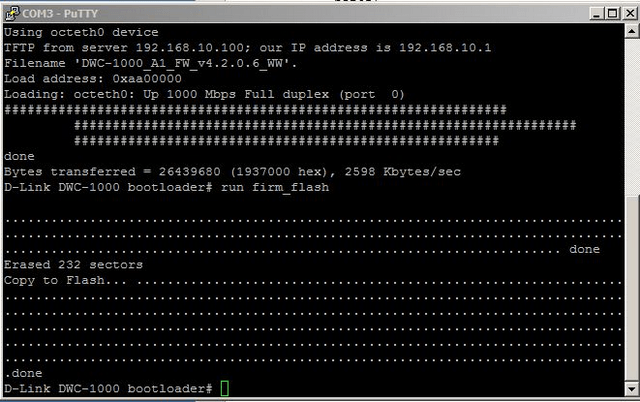

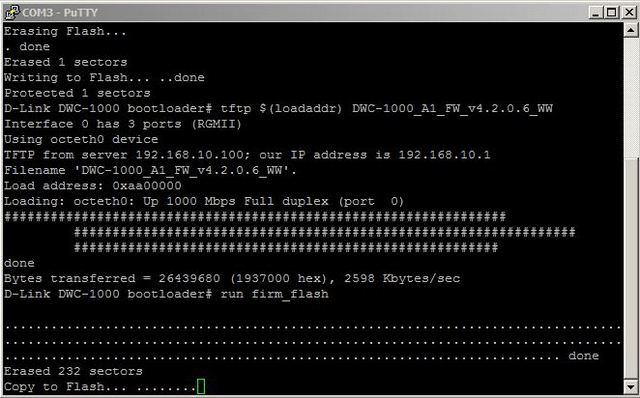

D-Link DWC-1000 bootloader# run firm_flash
Cette commande va débuter l'import du firmware sur le DWC-1000 …

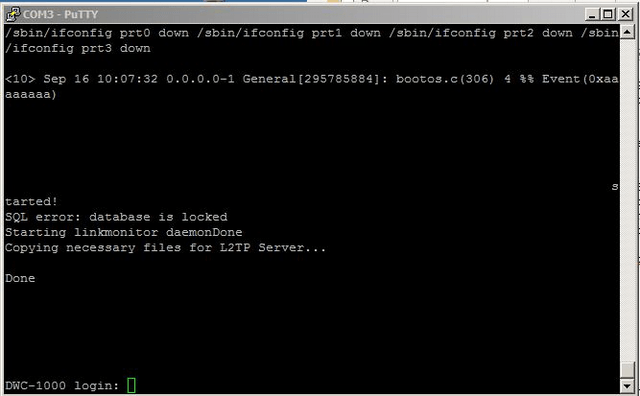

D-Link DWC-1000 bootloader# run boot_firm

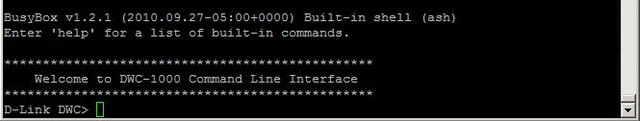

Etape 6 – Connectez vous en ligne de commande.

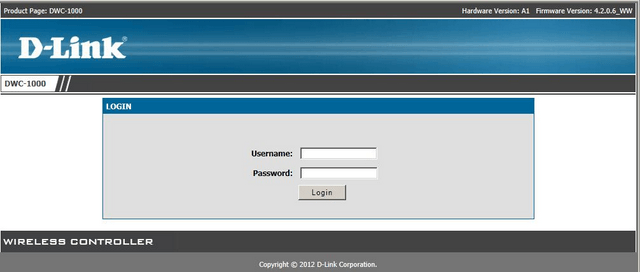

Etape 7 – Connectez vous à l'interface web.
