15-Bay iSCSI SAN Array with 1x10GbE Port

DSN-3400-10

  • Statut produit (Revision A): End of Life
  • Peut recevoir jusqu’à 15 disques durs SATA/SATA-II de 3,5” de toute capacité, pour un total de 30 To (limite actuelle)
  • Puissant modèle de système sur puce, capable de gérer plus de 80 000 E/S par seconde
  • Baies de disque dur SATA remplaçables à chaud
  • 1 emplacement 10 Gigabit libre
  • Mémoire cache protégée par batterie : Jusqu’à 4 Go
  • Prise en charge des disques durs configurés en monde RAID 0, 1, 1+0 ou 5
  • Facilité de gestion grâce au gestionnaire Web IP-SAN Device Manager

Le boîtier SAN iSCSI DSN-3400-10 à 15 baies de D-Link constitue une solution de stockage réseau fiable et économique, destinée aux PME.

Grâce à ce cœur SoC iSCSI de 10 Gbits capable de gérer plus de 80 000 E/S par seconde et de prendre en charge une capacité brute de 30 To avec des disques durs de 2 To (capacité qui pourra augmenter avec l’introduction de nouveaux disques durs), le boîtier DSN-3400-10 peut facilement être mis en œuvre comme solution de stockage de proximité pour compléter votre solution de stockage réseau IP principale ou utilisé comme dispositif de sauvegarde et de restauration de base. L’architecture de stockage étroitement intégrée constitue un contraste saisissant par rapport à la mise en œuvre segmentée de produits concurrents.

iSCSI pour réseaux IP

Les systèmes SAN étaient généralement réservés aux réseaux Fibre Channel, jusqu’à ce que l’apparition récente du protocole iSCSI permette d’étendre ces systèmes de stockage centralisé (situés derrière le serveur) à la fois simples et puissants aux réseaux IP.

Le recours à la technologie Ethernet entraîne une réduction considérable du coût des différents adaptateurs de bus hôte et du coût par gigaoctet de données stockées.

Le DSN-3400-10 met en œuvre la première interface 10 Gigabit intégrée du marché dans le segment des solutions économiques. Avec une bande passante maximale de 1160 Mo/s, il constitue une alternative hautes performances aux réseaux Fibre Channel à 4 Gbit/s.

Mise en œuvre d’un système sur puce (SoC)

Grâce à la technologie SoC, le boîtier SAN DSN-3400-10 regroupe les fonctions de réseau et de stockage dans un même circuit ASIC (Application Specific Integrated Circuit) spécialisé. La solution SoC allie la technologie iSCSI à 10 Gbps, le déchargement TCP et IP, des processeurs incorporés et une pile firmware de virtualisation du stockage en une seule et même puce. L’intégration étroite de ces fonctionnalités élimine les problèmes d’interopérabilité, de synchronisation et de compatibilité rencontrés dans les produits concurrents qui offrent une mise en œuvre « segmentée » dans laquelle le châssis, la carte mère, le contrôleur de stockage RAID, le logiciel ou le contrôleur iSCSI, les cartes d’interface réseau et le système d’exploitation sont choisis séparément puis rassemblés. Outre des performances bien meilleures et un coût moindre que ces mises en œuvre segmentées, la gamme DSN-3400-10 allie rapidité de transmission des données stratégiques et excellente fiabilité.

Système RAID pour plus d’efficacité

Le boîtier SAN DSN-3400-10 est équipé de 15 baies de disque dur SATA (Serial ATA) remplaçables à chaud offrant une capacité brute de 30 To avec des disques durs de 2 To (des disques durs de plus grande capacité pourront être utilisés quand ils apparaîtront sur le marché) configurés en mode RAID 0, 1, 1+0 et 5. Le déploiement d’un SAN utilise des disques SATA peu coûteux et se fait rapidement. À mesure de l’évolution de vos besoins en stockage, il vous suffira ensuite d’ajouter de nouveaux disques.

Gestion incorporée et centralisée du stockage

Le logiciel incorporé et convivial IP-SAN Device Manager (IDM) offre des fonctions étendues de gestion du stockage réseau.

Fonctionnalités de gestion avancées

Le DSN-3400-10 offre des fonctions avancées supplémentaires qui garantissent une gestion efficace du stockage réseau et des performances optimales :

  • La gestion du cache permet une gestion adaptable et constante du cache. Il en découle des fonctions d’écriture différée et immédiate, de fusion des écritures et de lecture anticipée multiflux par volume, ce qui permet d’optimiser l’utilisation et les performances du cache en fonction de l’application.
  • La fonction VLAN Zoning prend en charge le balisage VLAN IEEE 802.1Q qui permet de répartir le trafic sur différentes zones isolées pour garantir un accès sécurisé et des trames étendues, afin de renforcer le débit du réseau et de réduire la surcharge des processeurs.
  • La virtualisation des volumes fait appel à la notion d’extension de stockage : les extensions sont les blocs élémentaires qui permettent de mettre en œuvre, par exemple, les configurations RAID, le développement de la capacité en ligne ou la migration des volumes. Des disques de taille différente peuvent être utilisés pour créer des volumes. L’augmentation de la capacité peut se faire sans migration et sans reconstruction des volumes ; un même disque peut faire appel à des technologies RAID différentes.
  • La prise en charge des modes RAID 0, 1, 1+0 et 5 (disques en bandes, en miroir, en bandes et en miroir, avec parité) ouvre la voie à différentes options de stockage.
  • Le développement de la capacité en ligne et le changement de niveau RAID se font en ligne et ont un impact très réduit sur les utilisateurs. Par exemple, il est extrêmement facile de convertir un volume en miroir de deux disques en un volume avec parité de trois disques, voire plus, sans interrompre l’accès des utilisateurs à ce stockage.
  • La fonction Micro Rebuilds offre une protection contre les commandes SATA sans réponse, en forçant le système à donner une réponse dans un délai prédéfini.

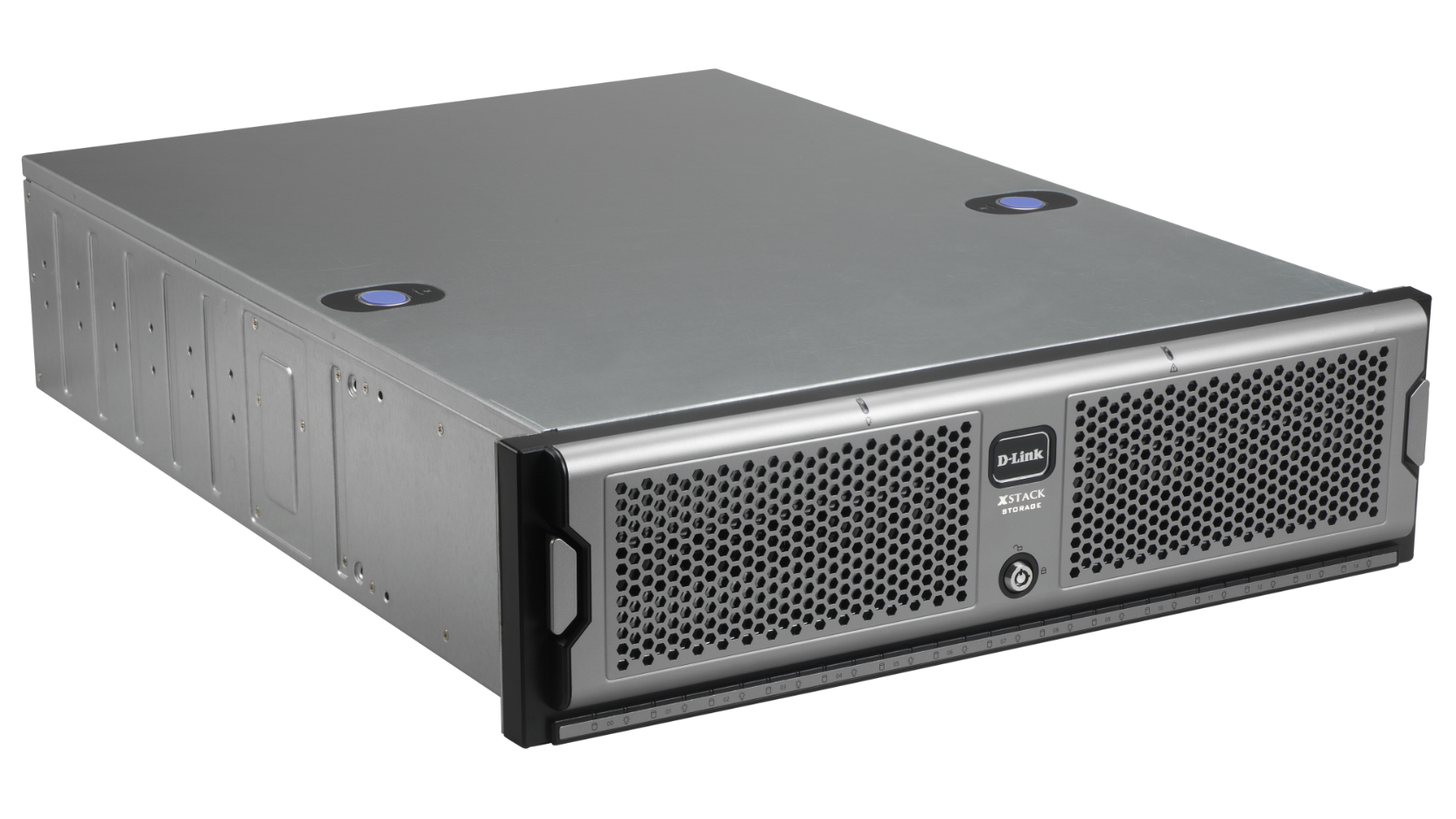

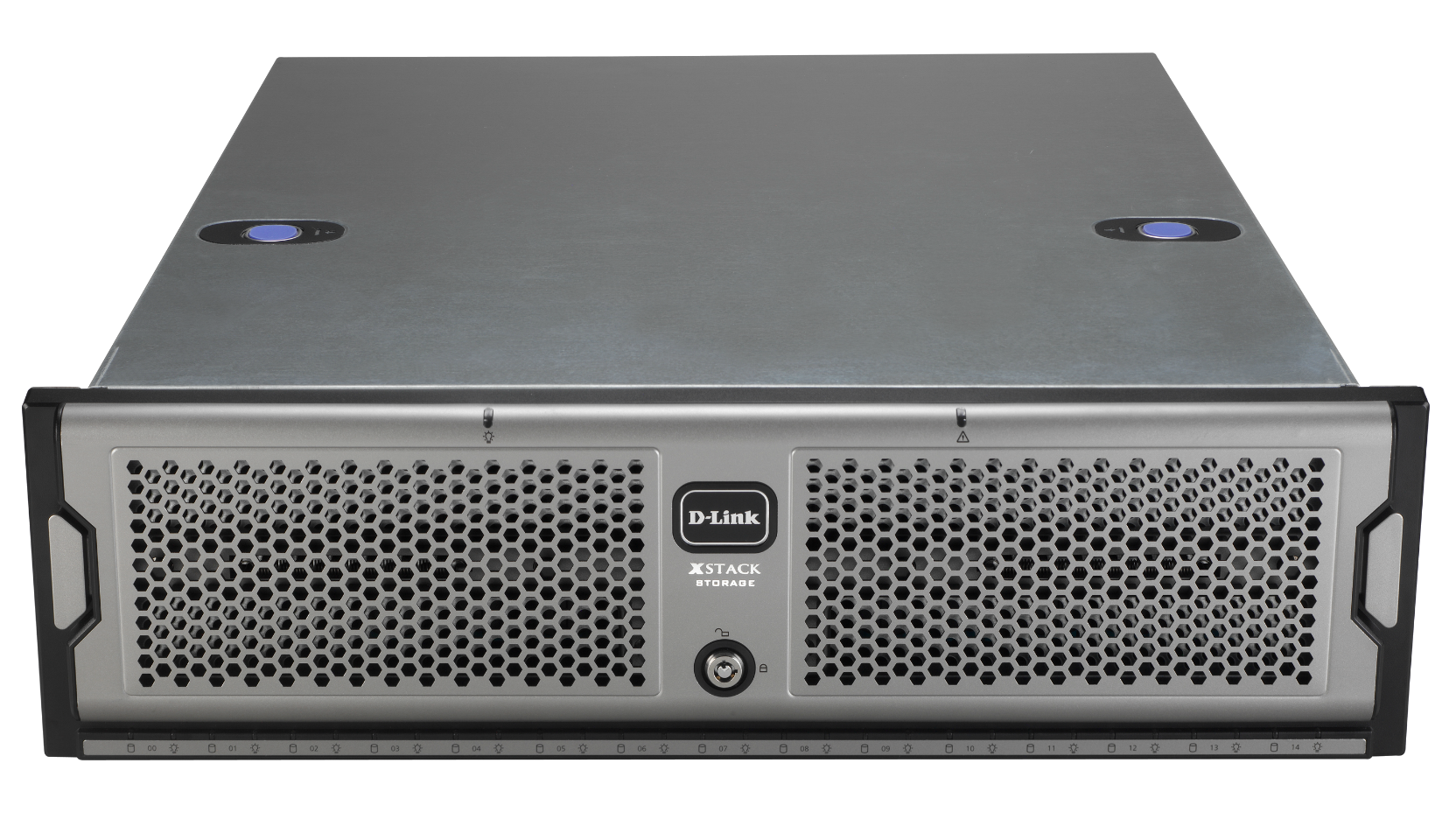

Photo non contractuelle
Type
Storage Area Network
Forme de boîtier
Rackalble 3U
FLASH
512 MB
SDRAM
512 MB
Number of drive bays
15
Interface des disques
SATA I/II
Format des disques
3.5/2.5"
Capacité de stockage maximale
45 TB
Network interface
1 x 10 GbE (XFP copper or fibre sold separately)
iSCSI/TCP/IP full hardware offload
Supported
CHAP
Supported
Nombre de sessions maximum
1024
802.1 q VLAN
Supported
Configuration disque multiple
RAID 0/1/1+0/5
Volume virtuel
Supported
Volume virtuel (maximum)
1024
Capacité d'extension en ligne
Supported
Disponibilité volume RAID instantané
Supported
Migration volume en ligne
Supported
Reconstruction auto-volume
Supported
SSL
Supported
Interface Web via navigateur
Supported
VMWare
Supported
Ce produits est en fin de vie depuis le : 08/01/2013
Dernière date de support technique 08/01/2016
