8-bay iSCSI SAN Array

DSN-2100-10

  • Statut produit (Revision A): End of Life
  • Peut recevoir jusqu’à 8 disques durs SATA/SATA-II de 3,5" de toute capacité, pour un total de 16 To (limite actuelle)
  • Puissant modèle de système sur puce, capable de gérer plus de 80 000 E/S par seconde
  • Baies de disque dur SATA remplaçables à chaud
  • Quatre ports Gigabit Ethernet avec prise en charge de l’agrégation de liens 802.3ad
  • Mémoire cache protégée par batterie : Jusqu’à 4 Go
  • Prise en charge des disques durs configurés en monde RAID 0, 1, 1+0 ou 5
  • Facilité de gestion grâce au gestionnaire Web IP-SAN Device Manager

Le boîtier SAN DSN-2100-10 de D-Link peut facilement être mis en œuvre comme solution de stockage de proximité ou pour compléter le dispositif principal de sauvegarde et de restauration et constitue ainsi une solution économique destinée aux PME.

Le DSN-2100-10 s’appuie sur une puissante technologie de système sur puce (SoC) également présente dans des matrices plus importantes, notamment la série DSN-3000, mais ici dans un châssis plus petit.

Grâce à ce cœur SoC iSCSI de 10 Gbits capable de gérer plus de 80 000 E/S par seconde, le DSN-2100-10 prend en charge jusqu’à 16 To de capacité brute répartie dans des disques durs de 2 To (capacité qui pourra augmenter avec l’introduction de nouveaux disques durs). L’architecture de stockage étroitement intégrée constitue un contraste saisissant par rapport à la mise en œuvre segmentée de produits concurrents.

iSCSI pour réseaux IP

Les systèmes SAN étaient généralement réservés aux réseaux Fibre Channel, jusqu’à ce que l’apparition récente du protocole iSCSI permette d’étendre ces systèmes de stockage centralisé à la fois simples et puissants aux réseaux IP. Le recours à la technologie Ethernet entraîne une réduction considérable du coût des différents adaptateurs de bus hôte et du coût par gigaoctet de données stockées. Les réseaux de stockage SAN iSCSI permettent d’exploiter des normes et une infrastructure Ethernet avec lesquelles votre équipe informatique est déjà familiarisée.

Quatre interfaces Gigabit

Le DSN-2100-10 est doté de quatre ports Gigabit et prend en charge les ensembles de liaisons agrégées IEEE 802.3ad pour des capacités de déchargement complètes. Les quatre ports peuvent ainsi être regroupés pour augmenter la bande passante jusqu’à 425 Mo/s, ce qui renforce le débit et la redondance.

Mise en œuvre d’un système sur puce (SoC)

Grâce à la technologie SoC, le DSN-2100-10 regroupe les fonctions de réseau et de stockage dans un même circuit ASIC (Application Specific Integrated Circuit) spécialisé.

La solution SoC allie la technologie iSCSI à 10 Gbps, le déchargement TCP et IP, des processeurs incorporés et un firmware de virtualisation du stockage en une seule et même puce. L’intégration étroite de ces fonctionnalités élimine les problèmes d’interopérabilité, de synchronisation et de compatibilité rencontrés dans les produits concurrents qui offrent une mise en œuvre « segmentée » dans laquelle le châssis, la carte mère, le contrôleur de stockage RAID, le logiciel ou le contrôleur iSCSI, les cartes d’interface réseau et le système d’exploitation sont choisis séparément puis rassemblés. Outre des performances bien meilleures et un coût moindre que ces mises en œuvre segmentées, le DSN-2100-10 allie rapidité de transmission des données stratégiques et excellente fiabilité.

Système RAID pour plus d’efficacité

Le DSN-2100-10 est équipé de huit baies de disque dur SATA (Serial ATA) remplaçables à chaud offrant une capacité brute de 16 To avec des disques durs de 2 To (des disques durs de plus grande capacité pourront être utilisés quand ils apparaîtront sur le marché) configurés en mode RAID 0, 1, 1+0 et 5.

Le déploiement d’un SAN utilise des disques SATA peu coûteux et se fait rapidement. À mesure de l’évolution de vos besoins en stockage, il vous suffira ensuite d’ajouter de nouveaux disques.

Gestion incorporée et centralisée du stockage

Le logiciel incorporé et convivial IP-SAN Device Manager (IDM) offre des fonctions étendues de gestion du stockage réseau.

Fonctionnalités de gestion avancées

Le DSN-2100-10 offre des fonctions avancées supplémentaires qui garantissent une gestion efficace du stockage réseau et des performances optimales :

  • La gestion du cache permet une gestion adaptable et constante du cache. Il en découle des fonctions d’écriture différée et immédiate, de fusion des écritures et de lecture anticipée multiflux par volume, ce qui permet d’optimiser l’utilisation et les performances du cache en fonction de l’application.
  • La fonction VLAN Zoning prend en charge le balisage VLAN IEEE 802.1Q qui permet de répartir le trafic sur différentes zones isolées pour garantir un accès sécurisé et des trames étendues, afin de renforcer le débit du réseau et de réduire la surcharge des processeurs.
  • La virtualisation des volumes fait appel à la notion d’extension de stockage : les extensions sont les blocs élémentaires qui permettent de mettre en œuvre, par exemple, les configurations RAID, le développement de la capacité en ligne ou la migration des volumes. Des disques de taille différente peuvent être utilisés pour créer des volumes. L’augmentation de la capacité peut se faire sans migration et sans reconstruction des volumes ; un même disque peut faire appel à des technologies RAID différentes.
  • La prise en charge des modes RAID 0, 1, 1+0 et 5 (disques en bandes, en miroir, en bandes et en miroir, avec parité) ouvre la voie à différentes options de stockage.
  • Le développement de la capacité en ligne et le changement de niveau RAID se font en ligne et ont un impact très réduit sur les utilisateurs. Par exemple, il est extrêmement facile de convertir un volume en miroir de deux disques en un volume avec parité de trois disques, voire plus, sans interrompre l’accès des utilisateurs à ce stockage.
  • La fonction Micro Rebuilds offre une protection contre les commandes SATA sans réponse, en forçant le système à donner une réponse dans un délai prédéfini.

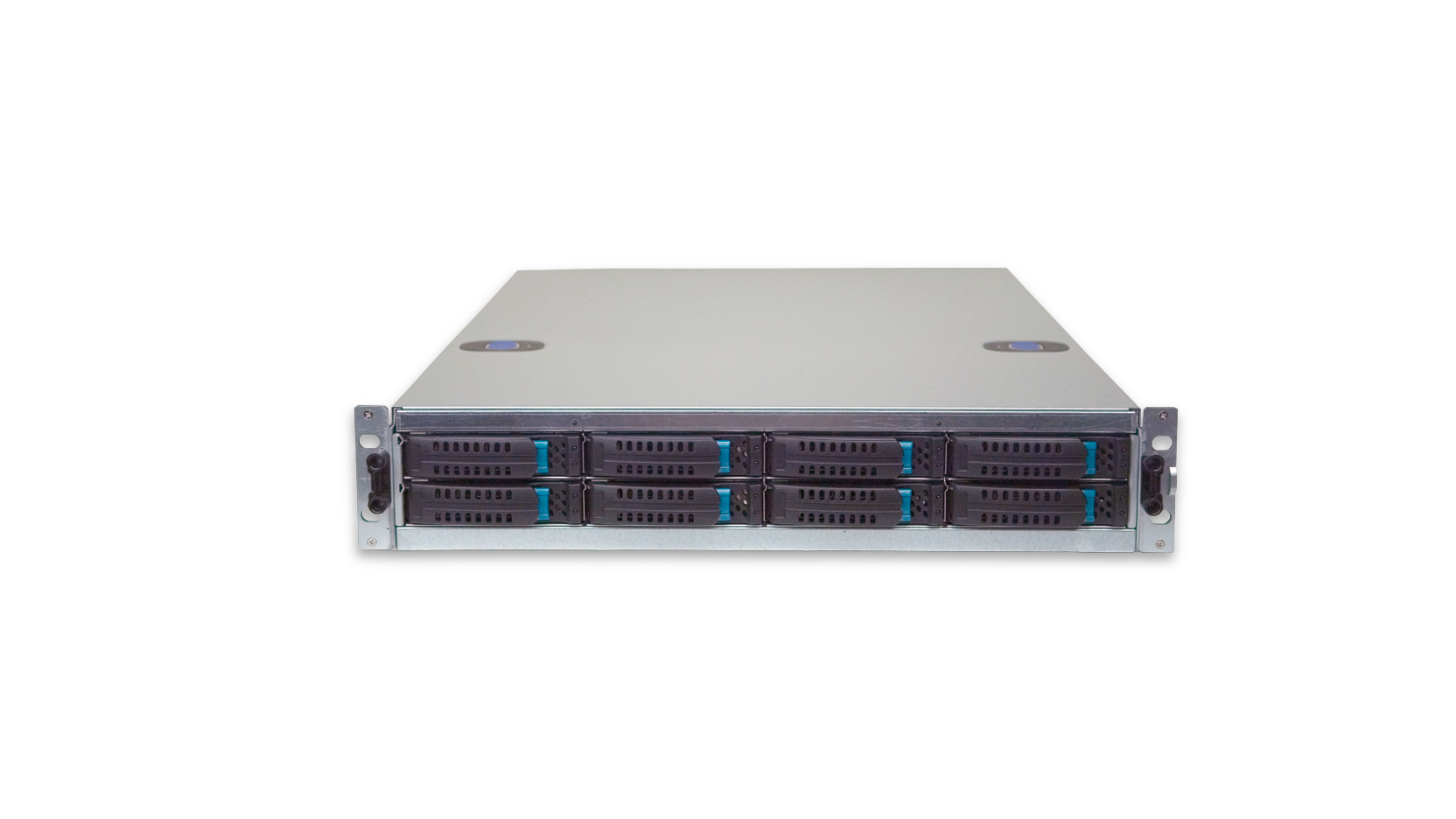

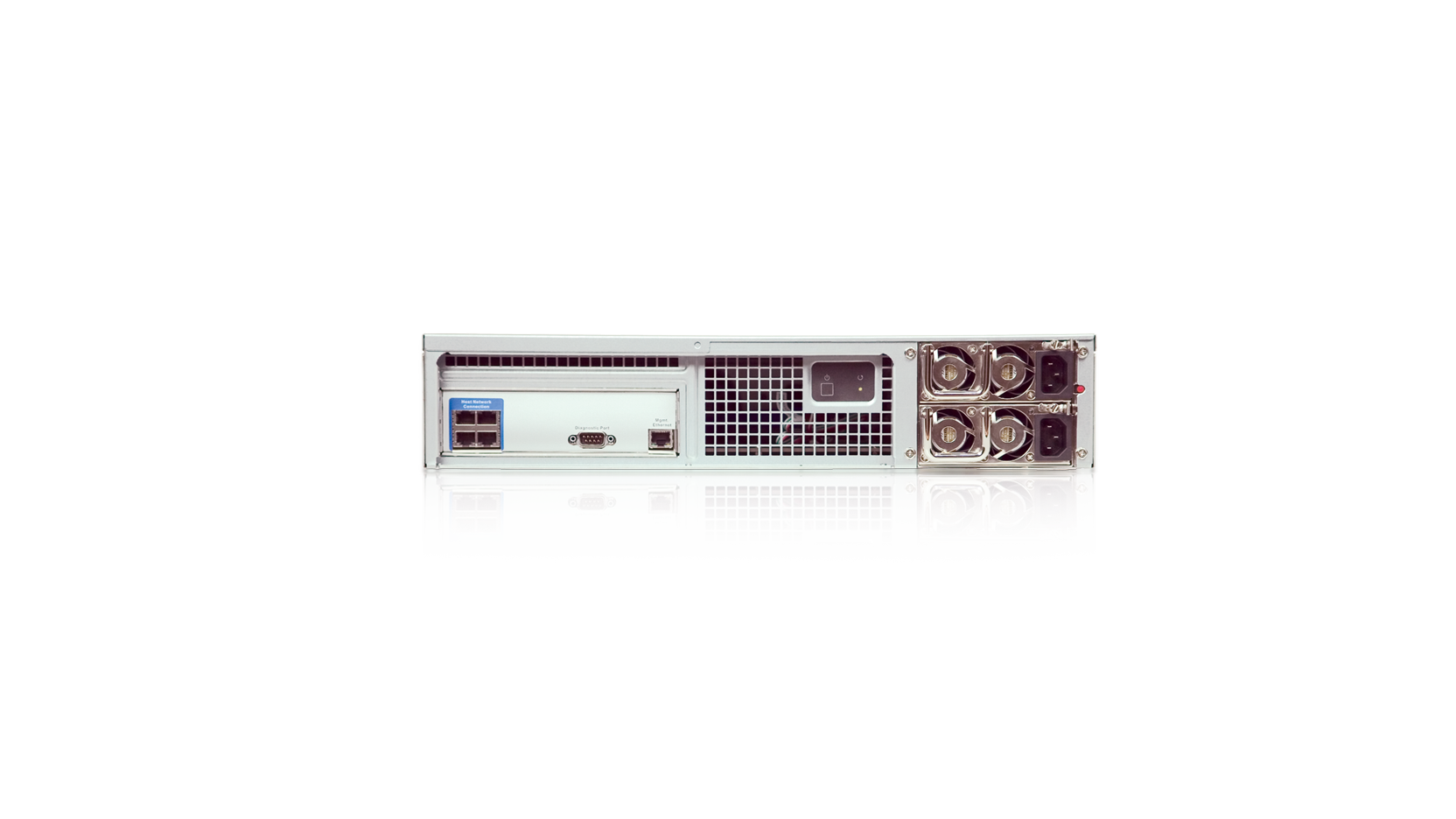

Photo non contractuelle
Caractéristiques matérielles
  • 8 baies pour disques durs SATA 3,5” de toute capacité
  • Disques remplaçables à chaud
  • Prise en charge de SATA-II
  • Mémoire cache : 512 Mo (évolution possible jusqu’à 4 Go)
  • Mémoire système : 512 Mo
  • Format 2U

Réseau
  • 4 ports Gigabit Ethernet
  • Prise en charge des trames étendues et de l’agrégation de liens IEEE 802.3ad
  • Balisage VLAN IEEE 802.1Q

Systèmes d’exploitation

  • Windows Vista® 32 bits et x64 (Édition Intégrale et Entreprise) avec initiateur iSCSI intégré
  • Windows Server® 2003 32 bits et x64 SP1 (Édition Standard et Entreprise) avec initiateur iSCSI v2.07
  • Windows Server 2003 R2 32 bits et x64 (Édition Standard et Entreprise) avec initiateur iSCSI v2.07
  • Windows® XP Pro 32 bits et x64 avec initiateur iSCSI v2.07
  • Windows 2000 Advanced Server avec initiateur iSCSI v1.6 et v2.01
  • Red Hat® 7.3
  • Red Hat Enterprise AS mise à jour 5
  • SuSE Enterprise Server 10.2 32 bits (x86)
  • SuSE® Professional 9.3 32 bits et x64
  • Mac OS® X (10.4 et 10.5)

Gestion du réseau de stockage
  • Configurations RAID des disques durs : 0/1/1+0/5
  • Surveillance et configuration à distance via SSL
  • Authentification CHAP
Ce produits est en fin de vie depuis le : 12/05/2012
Dernière date de support technique 12/05/2015
