Topología:

PC1------------DGS-1510-----------PC2------------PC3
     (p1,v10)                                     (p9,v20)       (p10,v20)


PC1: 192.168.10.201
PC2: 192.168.20.200
PC3: 192.168.20.100
VLAN 10: 192.168.10.1/24
VLAN 20: 192.168.20.1/24

En este documento crearemos unos filtros ACL para que las interfaces de red creadas anteriormente no se vean entre sí y no pueda hacer pings a través de las diferentes VLAN. Indicaremos el procedimiento por medio de la interfaz web y mediante comandos( WebUI Setup/ Command Config).

WebUI Setup

Paso 1 – Ingrese en la configuración del switch en ACL/ ACL Access List, aquí permitiremos el acceso a la subred 10.0/24 y 20.0/24.

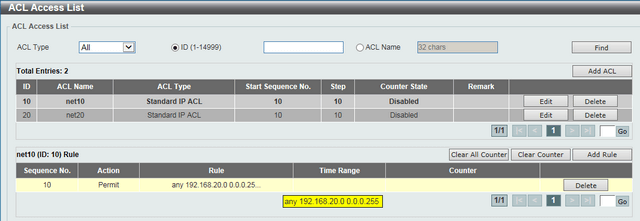

Pique en Add ACL, seleccione la opción “Standard IP ACL” el ID 10 y como nombre  “net10”, a continuación repita el procedimiento para la subred 20.0/24 con el nombre net20 y el ID 20.

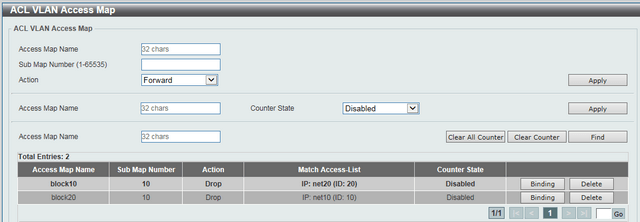

Paso 2 – Ingrese en ACL VLAN Access Map para bloquear el tráfico entre Vlans, en Access Map Name ingrese como nombre “block10”, en submap number “10” y en Action seleccione “Drop”, repita el procedimiento con el nombre Block20, submap number “10” y en Action seleccione “Drop”.
Una vez creados pique en el botón “Binding” para seleccionar el Mach Access list, pique en “Please Select” y seleccione el ID 20 para la regla Block20, repita el procedimiento para Block 20 seleccionando la net10.



Paso 3 – Aplicar las vlan access-map en las VLANs específicas.

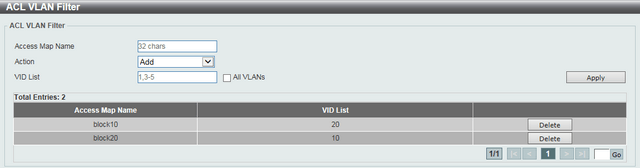

Ingrese en ACL Vlan Filter, indique el Access Map Name “block10” creado anteriormente para bloquear la VID 20 y repita el procedimiento para el Access Map Name “block20” y la VID 10.



Command Config

Switch#show access-list ip
Standard IP access list net10(ID: 1998)
   10 permit any 192.168.20.0 0.0.0.255
Standard IP access list net20(ID: 1999)
   10 permit any 192.168.10.0 0.0.0.255
Switch#show vlan access-map
   VLAN access-map block10 10
    match ip access list: net20(ID: 1999)
    action: drop
    VLAN access-map block20 10
    match ip access list: net10(ID: 1998)
    action: drop


Switch#show vlan filter
   VLAN Map block10
   Configured on VLANs: 20
  VLAN Map block20
   Configured on VLANs: 10
[Expect results:
PCs in the same VLAN can ping each other, cannot ping across VLANs.
