Escenario de configuración de VLANS

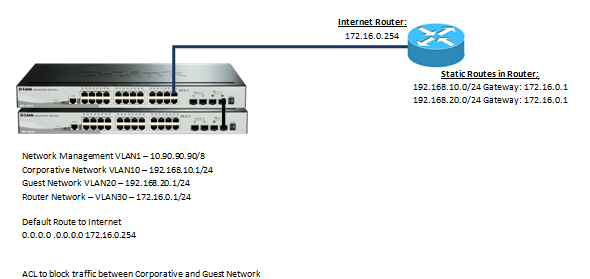

Scenario Example (DGS-1510 Stack Core Switch):
DGS_1510_How_to_setup_VLANS_Scenario_Configuration1

Paso 1 – Crear la vlan.

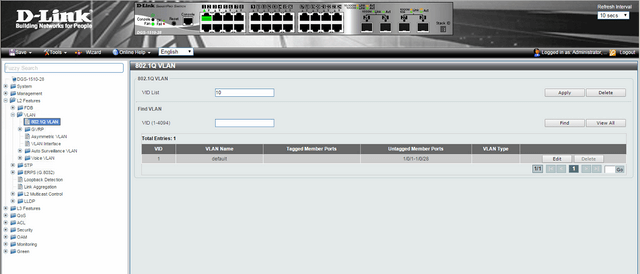

L2 Features > VLAN > 802.1Q VLAN
Añadir la vlan ID 10 y picar en Apply. (L2 Features/VLAN/802.1Q VLAN)
Realizar el mismo procedimiento para la Vlan ID 20 y 30.
D-Link

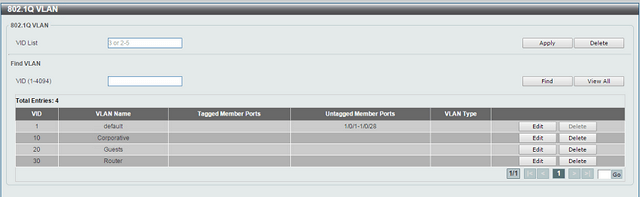

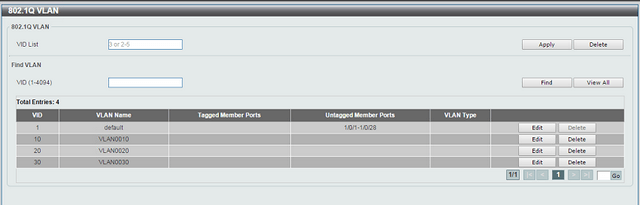

Una vez agregadas todas las Vlans podra visualizarlas como se ven en la siguiente figura.
D-Link

Paso 2 -
Editar el nombre
D-Link

VLAN Name:
Coporative

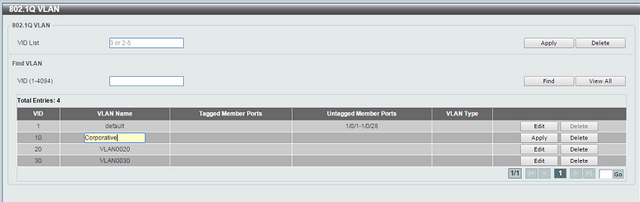

Picar en Edit y modifique el nombre de la VLAN en la columna VLAN Name, una vez modificado el nombre pique al final de la linea en Apply. Repita el procedimiento para el resto de los nombres de las VLANs.
D-Link


Paso 3 – Configuración de Puertos
Disponemos de 3 tipos de puertos. (L2 Features > VLAN > VLAN Interface)
• Hybrid
• Access
• Trunk

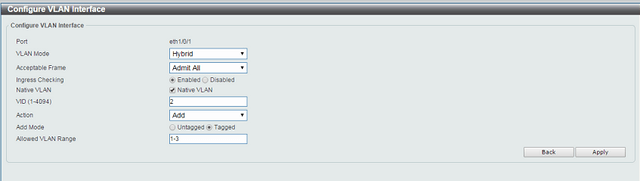

 Ejemplo de un puerto en modo Híbrido:
- Una vlan untagged (Nativa)
- Múltiples vlan tagged
(VID 2 untagged, ID 1 y 3 Tagged)
D-Link

Ejemplo modo Access (untagged)

Vlan2 en modo Access (untagged)
D-Link

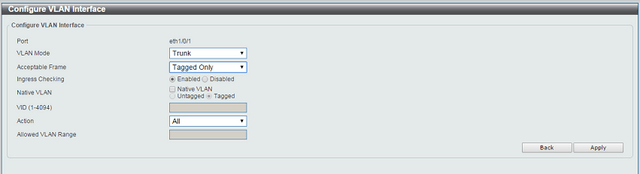

Ejemplo puerto trunk puro.

Sólo deja pasar vlans tagged
D-Link

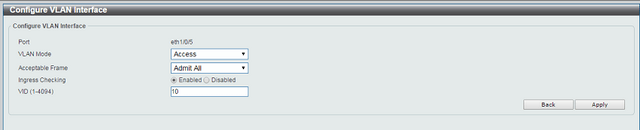

Step 3:1 – Configuración de Puertos – VLAN “Coporative”
L2 Features > VLAN > VLAN Interface
En puertos 5 a 16 de cada unidad, donde se conectarán usuarios usar modo Access.
D-Link

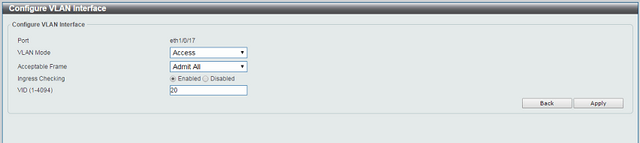

Paso 3.2- VLAN de invitados.
L2 Features > VLAN > VLAN Interface
En puertos 17 a 22 de cada unidad, donde se conectarán invitados usar modo Access.
D-Link

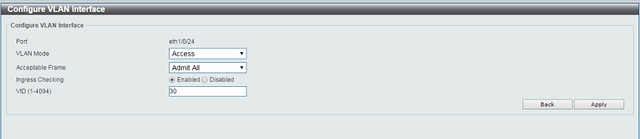

Paso 3.3- VLAN para router.
L2 Features > VLAN > VLAN Interface
En el puerto 24, donde se conectará el router.
D-Link

Paso 4 – Configuración de interfaces IP para cada VLAN.
L3 Features > IPv4 > Interface

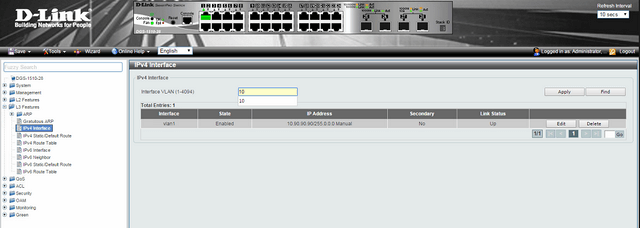

Ingrese en Interfaz IPv4, indique el ID correspondiente a la Vlan en el recuadro “Interface VLAN” y pique en Apply.
D-Link

Realizar el procedimiento para el resto de las VLANs.
D-Link

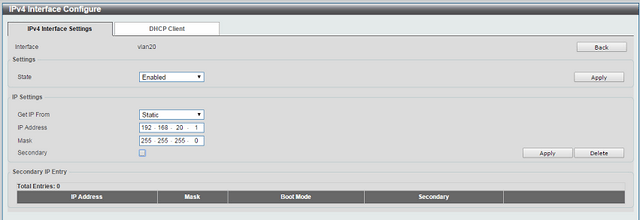

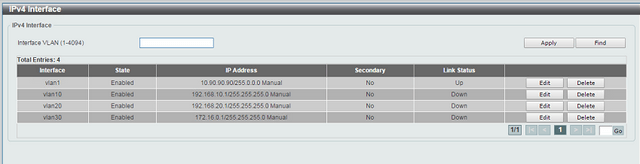

Pique en Edit para configurar la IP de la interfaz y pique en Apply para confirmar la configuración.
D-Link

Click “Apply”
D-Link

Click “Apply”
D-Link

Click “Apply”
D-Link

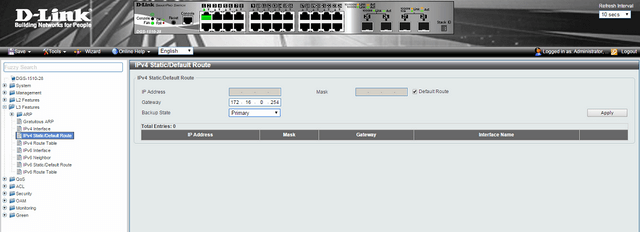

Paso 5 – Crear una ruta estatica.
Crearemos una ruta por defecto hacia el router que da la conexión a Internet por medio de la VLAN30.

L3 Features > IPv4 > StaticDefault Route
D-Link

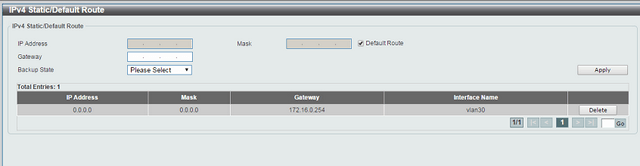

Click “Apply”
D-Link

Paso 6 – Crear ACLs para bloquear el acceso de la red de invitados a la red corporativa.

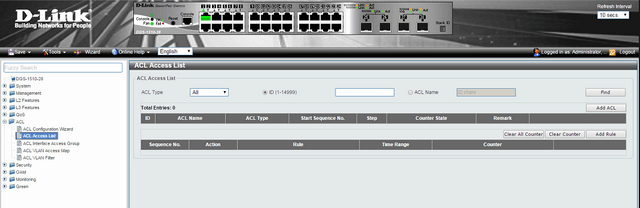

Ingrese en la opción ACL > ACL Access List
D-Link

En ACL Type seleccione la opción ALL y pique en Add ACL para para crear una ACL de tipo Standard IP (básica) y así negar el acceso de la red 192.168.20.0/24 a 192.168.10.0/24
D-Link

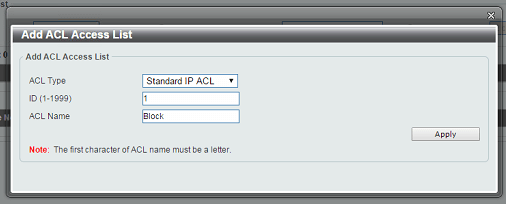

ACL Type:
Standard IP ACL
ID: 1
ACL Name: Block
* Recuerde que las reglas se ejecutan secuencialmente

Click “Apply”

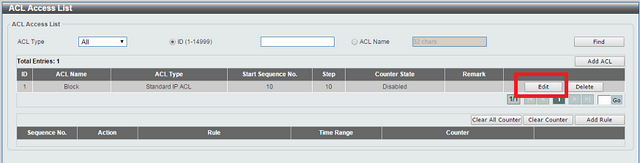

Paso 7 – Una vez creada la regla cerrar la ventana (Add ACL Access List) para editar la regla creada pique en  “Edit”
D-Link

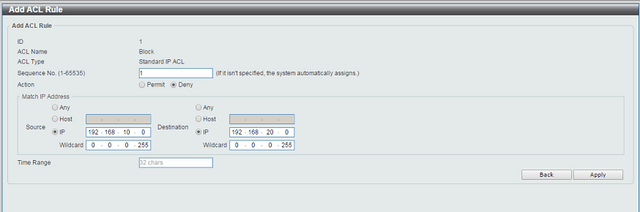

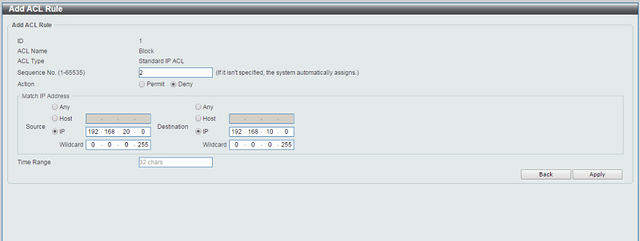

Una vez dentro de la access list añadir las dos reglas necesarias picando en Add Rule.
D-Link

Click “Apply” y Agregar la regla inversa.
D-Link

Click “Apply”

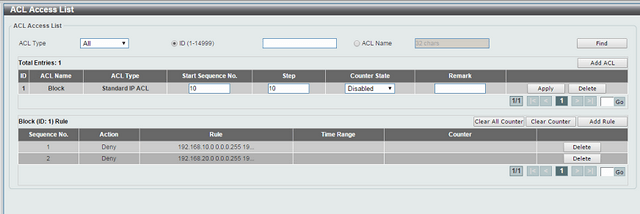

DGS_1510_How_to_setup_VLANS_Scenario_Configuration25

Paso 8 – Asignar las ACLs a los puertos implicados.

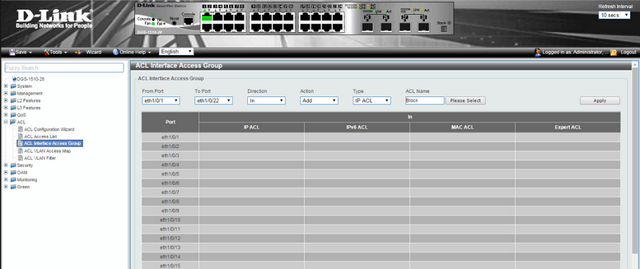

Ingrese en ACL/ACL Interface Access Group y asocie el nombre de la ACL creada al puerto que corresponda.
D-Link

From Port: eth1/01
To Port: eth1/0/22
Direction: In
Action: Add
Type: IP ACL
ACL Name: Block (paso 6)

Click “Apply”

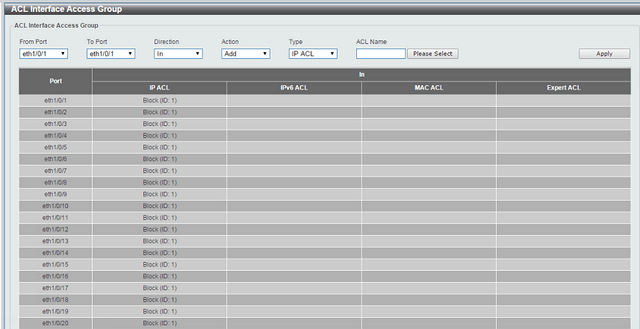

DGS_1510_How_to_setup_VLANS_Scenario_Configuration27
