Paso 1 – Ingrese a la pagina de configuración del Switch

Paso 2 – Diríjase a Configuration > 802.1Q VLAN
Nota: Por defecto existe una VLAN creada, VLAN 1 default, esta VLAN tiene como miembro todos los puertos del switch.
Antes de crear nuevas VLAN es recomendable quitar los puertos que seran destinados a su nueva VLAN de la VLAN default.
En este ejemplo crearemos una nueva VLAN llamada “datos” con VID 100 y como miembro de la VLAN los puertos 6 – 10

Paso 3 – Haga Click en VID 1

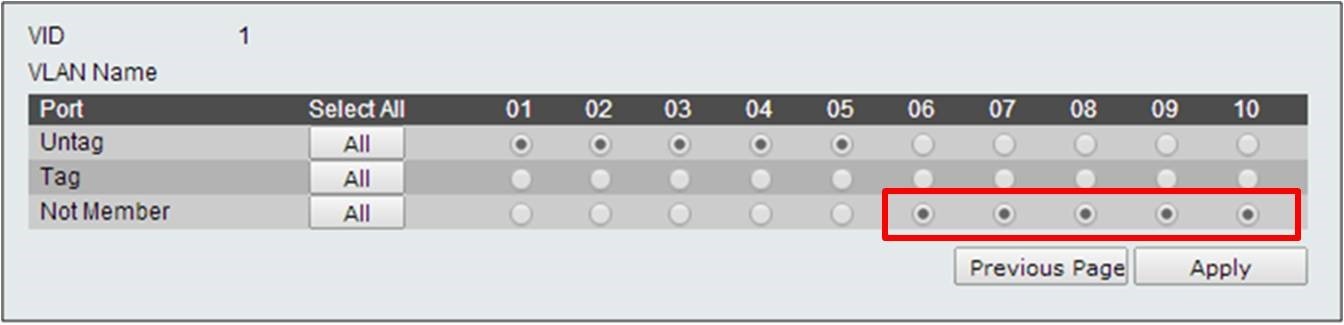

Paso 4 – Para los puertos 6 – 10 selecciónelos como Not Member y haga click en Apply

Nota muy importante:

Por defecto sólo se puede acceder al Switch cuando está conectado a la VLAN 1 default.

Si elimina el puerto que su equipo está conectado a esta VLAN, usted perderá la conectividad al Switch.

En este ejemplo, asegúrese de que su equipo no está conectado a los puertos 6-10.

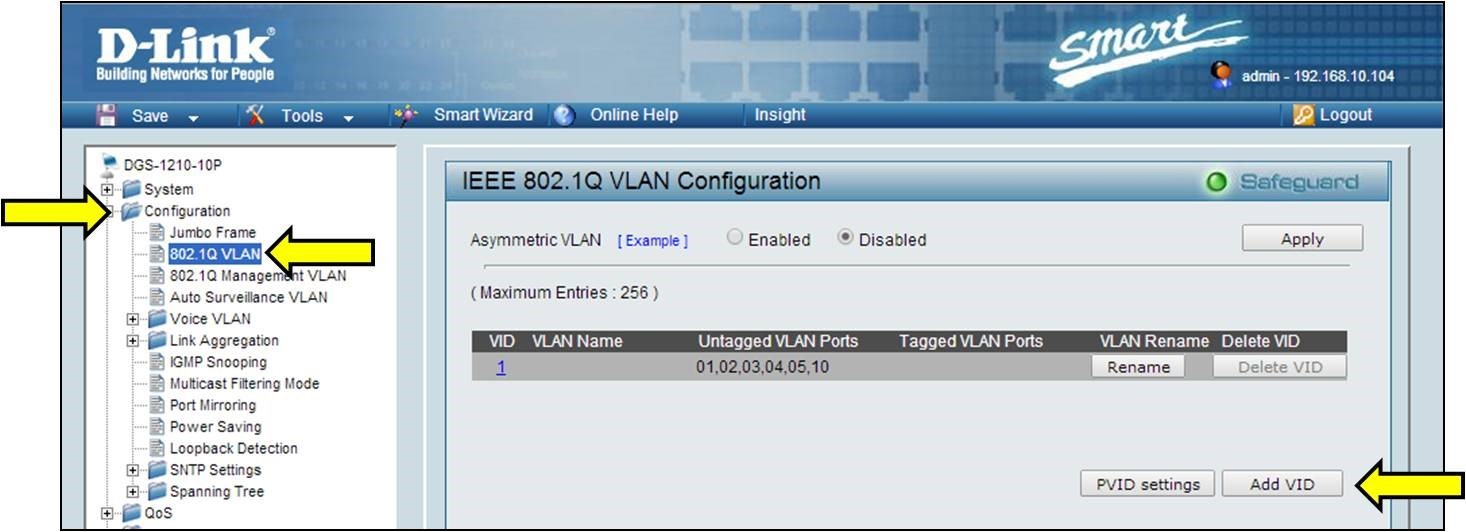

Paso 5 – Vuelva hacer click en Configuration > 802.1Q VLAN y haga click en add VID

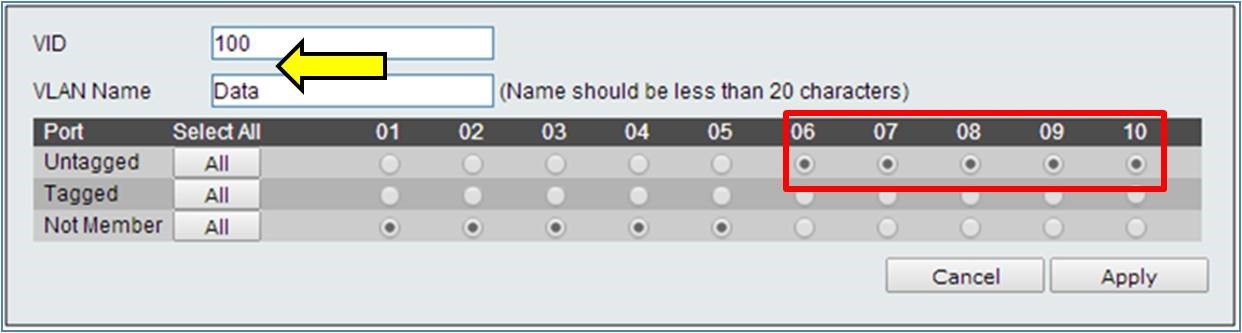

Paso 6 – Introduzca el VID y el nombre de VLAN para la nueva VLAN (en este ejemplo VID 100 y la VLAN Name: Data).

Luego haga click en el boton Apply.

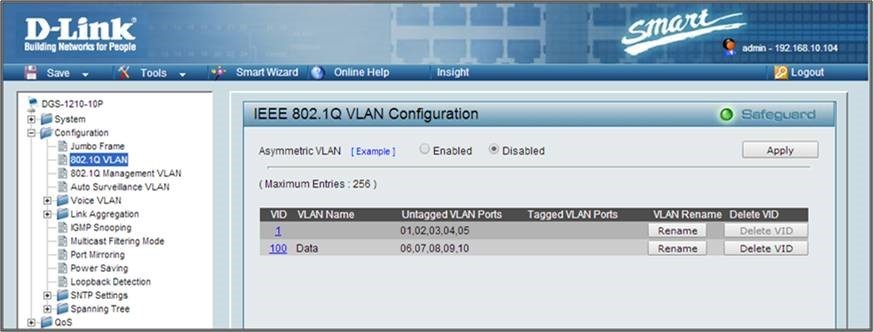

La nueva VLAN ya se encuentra creada
