La siguiente guía explica cómo crear una red inalámbrica para invitados y separar dicha red Wireless del resto de la red de la empresa mediante la creación de dos Vlans en el DSR. Para nuestro ejemplo crearemos una segunda red con los siguientes segmentos:

Net 1: 192.168.20.0/24 (default)
Net 2: 192.168.30.0/24

Paso 1 – Ingrese en la configuración del equipo introduciendo la dirección IP del DSR en su navegador (la dirección IP por defecto del DSR es la 192.168.10.1). El usuario por defecto es admin (user name: admin) y la contraseña es admin (Password: ad-min).

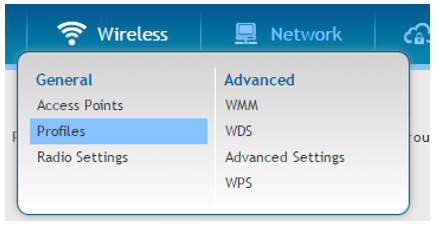

Paso 2 – Haga un click en la opción Wireless (en el menú superior), luego pique en la opción Profiles del menú desplegable.

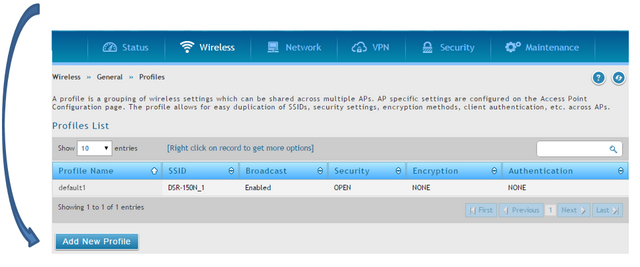

Paso 3 – Dentro de la opción Profile encontrará el listado de perfiles creados, default1 es el perfil que viene por defecto, agregue un segundo perfil picando en Add New Profile.

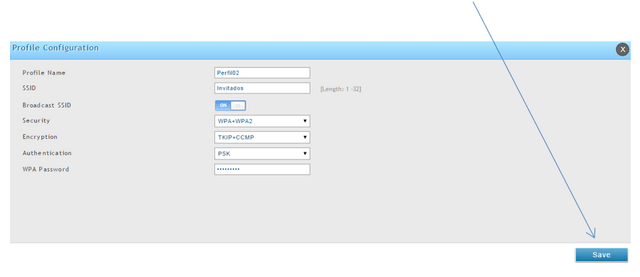

Paso 4 – Configure el nuevo perfil, en nuestro ejemplo creamos el Perfil02, usaremos como SSID el nombre Invitados y una seguridad mixta WPA+WPA2, pique en Save para guardar los cambios.

Paso 5 – Una vez creado el perfil haga un click en la opción Wireless (en el menú su-perior), luego pique en la opción Access Points del menú desplegable.

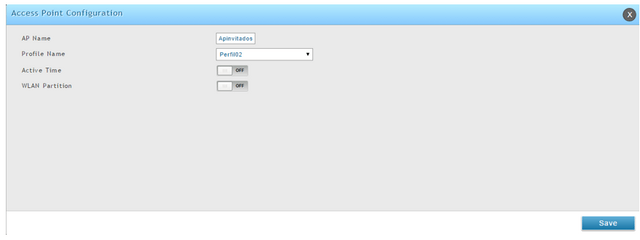

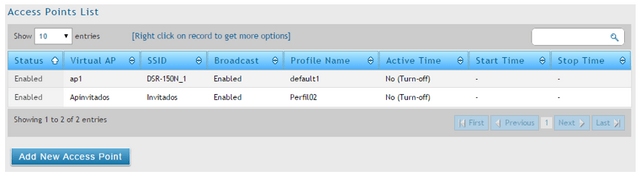

Paso 6 – Dentro de la opción Access Points al final del listado de Aps encontrará la opción Add New Access Point, pique en dicha opción para agregar un Ap virtual a la lista.

En nuestro ejemplo utilizaremos como nombre ApInvitados y seleccionaremos el per-fil creado anteriormente en el Paso 4.

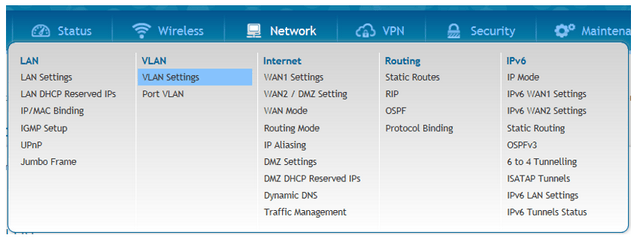

Paso 7 – Haga un click en la opción Network (en el menú superior), luego pique en la opción VLAN Settings del menú desplegable.

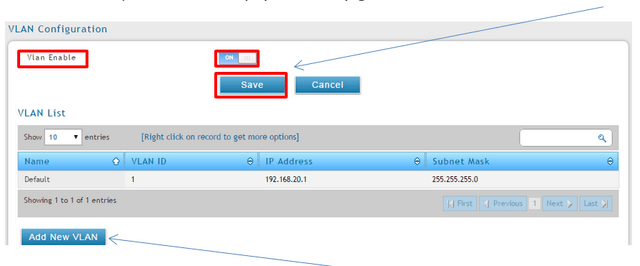

Paso 8 – Dentro de la opción VLAN Settings verifique que la opción Vlan Enable este marcada en ON, si está en OFF pique en ON y guarde los cambios con el botón Save.

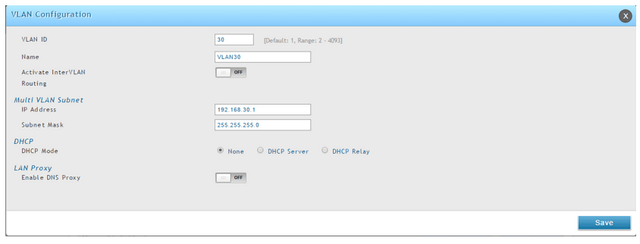

Paso 9 – Una vez guardados los cambios pique en Add New Vlan para agregar la segunda VLan.

Asigne el número del ID en Vlan ID



Agregue el nombre de la red en Name

Desactive la opción Activate Inter VLAN Routing para que quede en OFF, de esta manera las redes No se podrán ver entre ellas


Configure el Gateway de la nueva subred en Multi Vlan Subnet.

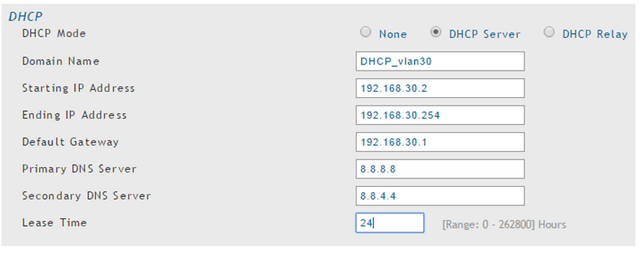

Si desea utilizar un servidor DHCP marque la opción DHCP Server y configure el pool de direcciones deseadas.

Si ya dispone de un servidor DHCP para la nueva subred marque la opción DHCP Relay y configure la direccion IP de dicho servidor y guarde nuevamente los cambios picando en Save Settings.
En nuestro ejemplo usamos el ID 30 para la red 192.168.30.0/24

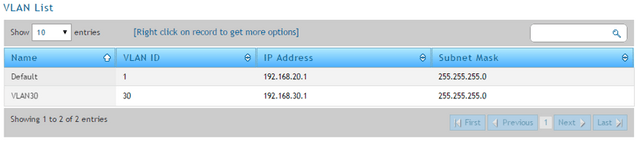

Una vez guardados los cambios podrá ver las dos VLans creadas en VLAN List.

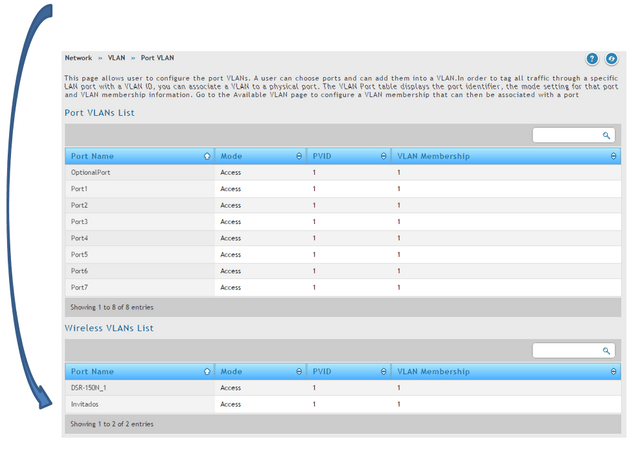

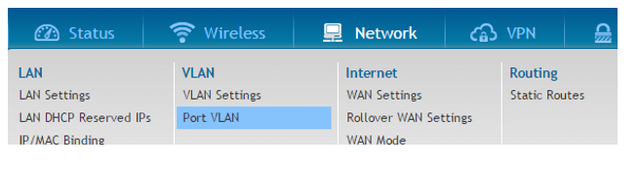

Paso 10 – Dentro del menú de VLAN Settings pique en Port VLAN.



Aquí podrá seleccionar cuál de los SSID Wireless pertenecerá a la nueva Vlan de In-vitados (net#30) que hemos creado.

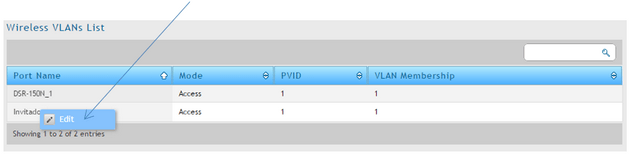

En nuestro caso utilizaremos el SSID Invitados por lo que picaremos con el botón derecho del mouse sobre el nombre Invitados en el listado de los puertos en la co-lumna Port Name y seleccionaremos Edit.

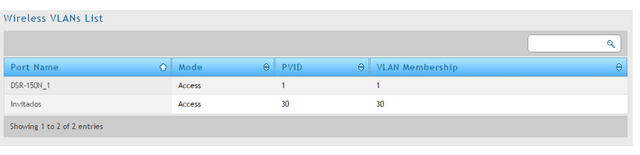

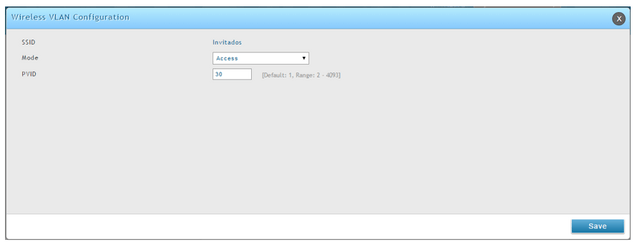

Una vez dentro seleccione el modo Access y marque el PVID correspondiente.
(En nuestro caso corresponde el PVID 30 que hemos configurado en el Paso 9)


Para finalizar pique en Save para guardar los cambios.
