El uso del balanceo de carga con múltiples enlaces WAN puede ofrecer simultáneamente eficiencia del tráfico saliente y la optimización del ancho de banda.

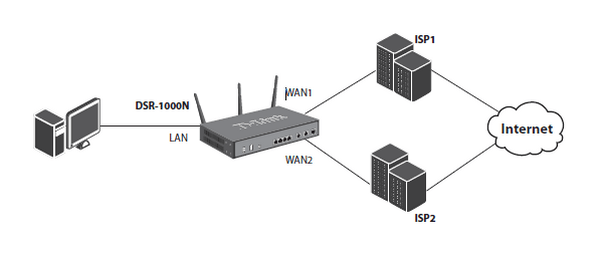

El siguiente es un escenario típico de balanceo de carga que hace que todo el tráfico de Internet se pueda compartir de forma dinámica a los enlaces WAN por Round Robin-algoritmo.

Paso 1 – Ingrese en la configuración del equipo mediante su navegador.

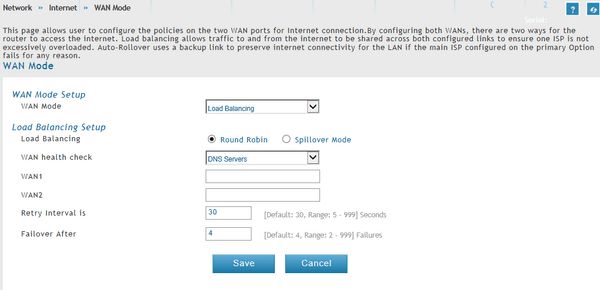

Ingrese en Network > WAN Mode >
Seleccione Load Balancing en WAN Mode

Paso 2 – Seleccione Round Robin en Load Balancing Setup.

a.  Round Robin: Es cuando las nuevas conexiones a Internet son alternadas entre las WANs disponibles.

1. Spillover: utilizará un único enlace WAN para todas las conexiones hasta alcanzar el límite de ancho de banda previamente configurado, después de eso se utilizará el otro enlace WAN para las nuevas conexiones.

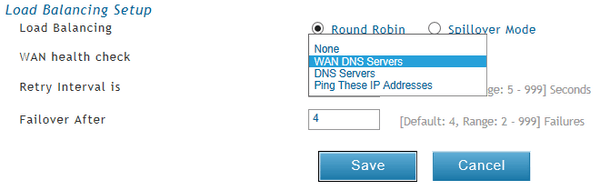

Paso 3 – Para que el equipo verifique el estado de las conexiones WANs dispone de tres posibilidades a configurar en WAN health check.

WAN DNS Servers (utiliza las DNS configuradas en la WAN)

• DNS Servers (permite ingresar las direcciones DNS que desee)
• Ping These IP Addresses (permite ingresar la dirección IP publica que desee)

Para finalizar una vez seleccionado el modo de verificación pique en Save para guardar los cambios.

Nota – Protocol Binding (Network > Routing > Protocol Binding)

Protocol Binding es un componente clave en la operación del balanceo de carga. Este protocolo permite a un servicio específico estar asociado con uno de los enlaces WAN disponibles. A continuación se presenta una descripción para cada campo.

a. Service: El usuario especifica el nombre del servicio, eligiendo entre una lista de servicios predefinidos o personalizados.
Servicios personalizados se pueden configurar en el menú Firewall. (Security > Firewall > Custom Services)

b.Local Gateway: permite asignar el enlace Wan específico para el servicio indicado anteriormente.

c. Source Network: El usuario especifica los hosts LAN asignados a la regla del Protocol Binding. Sólo estos hosts que están vinculados con el protocolo pueden transmitir o recibir el tráfico correspondiente a través de la WAN seleccionada, mientras que los otros hosts transmitirán tráfico a través del otro puerto WAN (s). El usuario puede optar por asignar la regla a cualquier host, una sola máquina en la LAN o un conjunto de hosts dentro de un pool de direcciones IP.

d. Destination Network: El usuario especifica los hosts LAN asignados a la regla del Protocol Binding. El usuario puede optar por asignar la regla a cualquier host, una sola máquina en la LAN o un conjunto de hosts dentro de un pool de direcciones IP.


Cuando el usuario agrega una regla, el dispositivo actualiza la nueva entrada y la muestra en la tabla Protocol Bindings List. La tabla muestra la información sobre el servicio, la red de origen y red de destino y también si la unión está habilitado o no. El usuario puede activar, desactivar o editar una norma vinculante y también eliminar enlaces configurados según sea necesario.
