Chasis Switch xStack Modular L3 Enterprise - Gestionable

DES-6500

  • Estado del producto: Descatalogado
  • Switch Gigabit de nivel 2/3/4 basado en chasis. Una solución flexible de red troncal.
  • 9 slots ofrece una alta densidad de puertos, agregación de enlaces múltiple, una alta capacidad de conmutación de 160 Gbps.
  • Soporta conmutación de paquetes de nivel 2 y de nivel 3 a velocidad de cable, tolerancia a fallos con placas de extracción en caliente y alimentación redundante, calidad de servicio (QoS)/clase de servicio (CoS), completa seguridad de acceso de usuario, monitorización del tráfico y avanzada gestión de la red. Pensando en el rendimiento y la flexibilidad, este chasis combina avanzadas funcionalidades con una alta capacidad de transmisión. La sencillez de su gestión hace que su utilización resulte ideal para redes empresariales y backbones distribuidos.
  • Cuenta con 8 slots abiertos para la instalación de hasta 96 puertos Gigabit o 192 puertos Ethernet. Con el nuevo módulo DES-6512, el DES-6500 puede usarse como conmutador central para las soluciones apilables comentadas anteriormente.

El DES-6500 es un conmutador Gigabit central de nivel 3 basado en chasis que satisface todas las necesidades empresariales de una red conmutada. Este chasis de 9 slots ofrece una alta densidad de puerto, un cómodo soporte de medios de red con agregación de enlace múltiple, una alta capacidad de conmutación de 160 Gbps, con lo que soporta conmutación de paquete L2/L3 a velocidad de cable, tolerancia a fallos con tarjeta en línea cambiable en funcionamiento y capacidades de reserva de alimentación redundantes, calidad de servicio (QoS)/clase de servicio (Cos), completa seguridad de acceso de usuario, comprobación del tráfico y cómoda gestión de red. Pensando en el rendimiento y la flexibilidad, este chasis le proporciona la simplicidad de un router y la relación precio/prestaciones necesarias para desarrollar una red de campus, troncal o empresarial rentable.

Enrutamiento de paquetes IP a velocidad de cable

Gracias al enrutamiento basado en estándares, el DES-6500 proporciona soporte instantáneo a los entornos Windows, Unix e internet. La estructura de conmutador sin bloqueo a velocidad de cable ofrece filtrado/búsqueda de paquetes basados en hardware. El enrutamiento de paquetes se realiza a través de ASIC, que es más rápido que los routers basados en la CPU tradicional.

Hasta 96 puertos Gigabit, 192 puertos Ethernet

Puede configurar el conmutador con hasta 96 puertos Gigabit, 192 puertos Ethernet de par trenzado, o 96 puertos Ethernet de fibra, o bien una combinación de estos. Soporta tanto Gigabit de cobre como Gigabit de fibra (SX, LX y SFP incluidos). Este cómodo soporte de medios de red hace que la configuración del chasis sea muy flexible, tanto para estaciones de trabajo, servidor de departamento y conexiones de campus/troncales.

Expansión escalable

Gracias a los 8 slots de tarjeta de línea y al amplio rango de tipos de puerto, seleccionables por el usuario, el DES-6500 le permite agregar fácilmente módulos para aumentar la densidad de puerto según crecen las necesidades, sin tener que cambiar el chasis.

Alta disponibilidad

Las características de hardware y software del DES-6500 trabajan conjuntamente para que los clientes construyan redes asequibles, de alto rendimiento y alta disponibilidad. La capacidad de tarjeta de línea cambiable en funcionamiento facilitan la agregación o eliminación de tarjetas de línea para simplificar la resolución de problemas y sustitución de componentes. El DES-6500 también soporta la opción de alimentación redundante para maximizar el tiempo de funcionamiento de la red. Además, soporta RIP v.1,v.2, OSPF, DVMRP, agregación de enlace 802.3ad, árbol de expansión 802.1d y árbol de expansión rápida 802.1w, lo que aumenta la disponibilidad y fiabilidad de la red.

Gestión de red

El DES-6500 soporta distintas opciones de gestión de red, que incluyen: consola CLI, configuración Telnet, gestión basada en web y SNMP v.1, v.2c, v.3, comprobación RMON, actualización de firmware TFTP, espejo de puerto para solución de problemas, asignación de IP DHCP y BootP. También soporta diferentes opciones avanzadas de gestión de tráfico, que incluyen: 802.1x, control de ancho de banda, limitación de tasa de difusión y soporte para inspección IGMP v.1, v.2.


Si le interesa saber qué le ofrece la tecnología SIM, haga click aquí y vea la demostración.

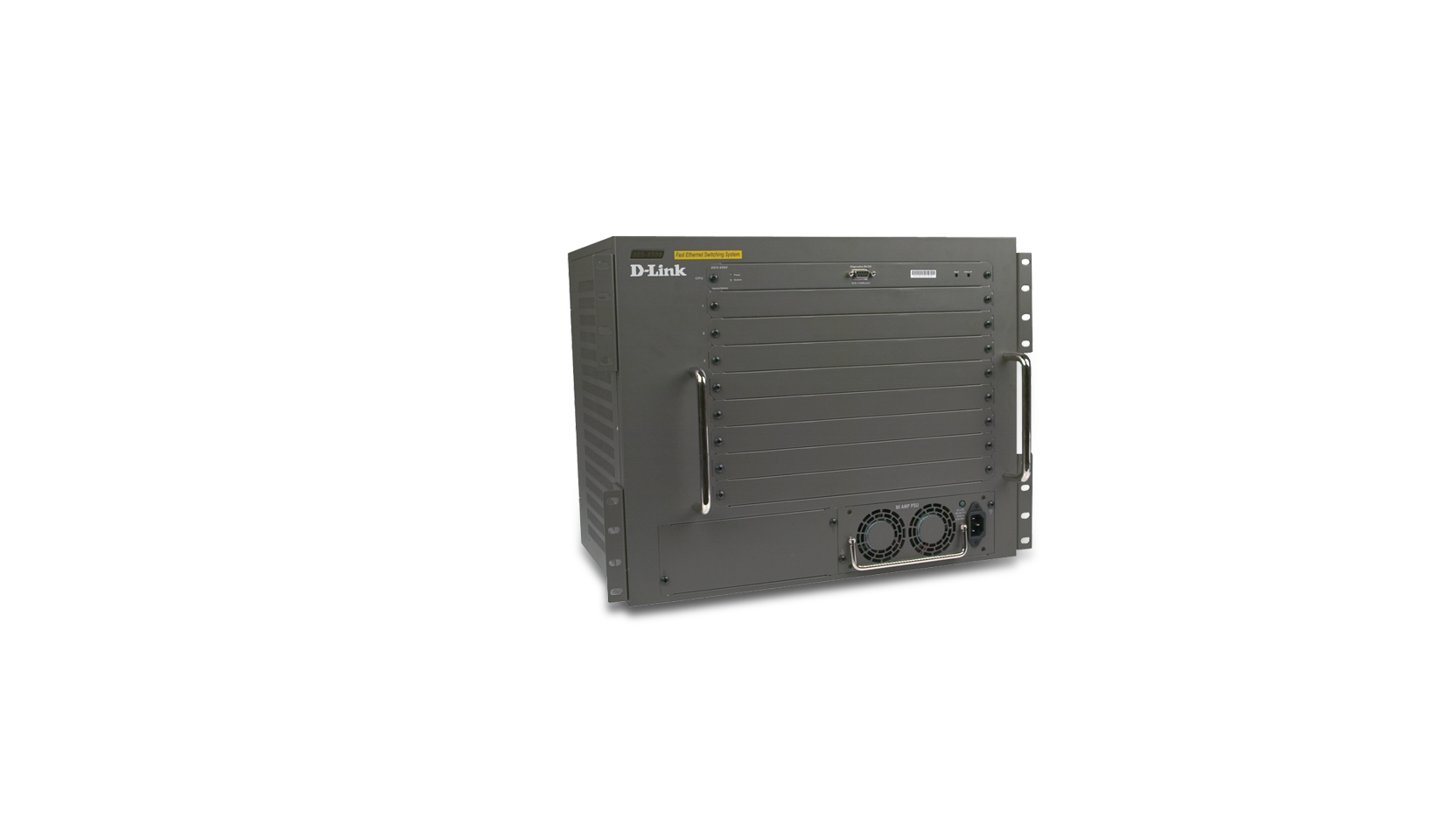

La apariencia real del producto podría diferir de la imagen mostrada en esta página

Technical Specifications

  • Principales Características:
  • 8 slots abiertos para instalar hasta 96 puertos Gigabit o 192 puertos Ethernet
  • Ancho de banda backplane de 160 Gbps
  • Enrutamiento IP que soporta los protocolos de enrutamiento RIP-1, RIP-2, OSPF, y DVMRP, PIM modo denso
  • Solución global de gestión de acceso a la red
  • Calidad de servicio (L2, L3, L4) multicapa
  • Listas avanzadas de control de acceso (ACL), autentificación mejorada TACACS+ y RADIUS
  • Troncales de puerto que soportan agregación de enlace LACP 802.3ad
  • Inspección IGMP para aplicaciones multimedia
  • CLI, gestión basada en web y SNMP, comprobación RMON
  • Soporte opcional de alimentación redundante

Otras especificaciones
•  Max. No.de puertos 10G 16
•  Max. No. de puertos Gigabit 96
•  Max. No. de 10/100 puertos 128
•  Max. 10/100Base-Tx puertos por placa 16 (RJ-21)
•  Max. 1000Base-T puertos por placa 12
•  Max. GBIC/ SFP por placa 12
•  Max. 100Base-Fx puertos por placa 12
•  Max. 1000Base-Sx puertos por placa 8
•  Capacidad de Uplinks Opcionales 10G XFP SI
•  Capacidad Switching 160Gbps
•  64-byte Packet Forwarding rate 142Mpps
•  Direcciones MAC 16K
•  SDRAM para CPU 256MB (Módulo CPU por defecto)
•  Jumbo Frame Support (Max.) SI (9KB)
•  Capacidad del Buffer Max 8MB (1MB por chassis)
•  Memoria Flash 512KB for boot code, 16MB for runtime code
•  Dimensiones 440 (Largo) x 294 (Ancho) x 356 (Alto) mm
•  Fuente de Alimentación redundante soportada DES-6511
•  Garantía 5 Años

FAQ

  • ¿Cómo configurar VLANs y tener uno o varios puertos compartidos? Ver respuesta
Versión Fecha Tipo Tamaño de archivo
Datasheet - PDF 0.29mb Descargar
Versión Descripción Fecha Tipo Tamaño de archivo
Manual Manual - PDF 20.81mb Descargar
CLI Manual (English) CLI Manual (English) - PDF 1.42mb Descargar
User's Guide User's Guide - PDF 14.55mb Descargar
Versión Descripción Fecha
Firmware 3.60.07 Firmware 08/10/2010 Descargar
Firmware 3.50.27 Firmware 01/09/2008 Descargar
Versión Descripción Fecha
Management information base 2.0 Management information base 25/12/2006 Descargar
Versión Descripción Fecha
DEU_CE_Declaration_RevA3 CE Declaration 12/05/2009 Descargar
DEU_CE_Declaration_A1_RevA Declaration of conformity 12/05/2009 Descargar
DEU_5600_Access_Control Access Control - Descargar
DEU_6500_Config_Examples Configuration Examples - Descargar
DEU_6500_How_To_Upgrade_Firmware How to upgrade firmware - Descargar
DEU_6500_VLAN Port and Protocal based VLAN - Descargar
