Scenario di configurazione VLAN DGS-1510-Series

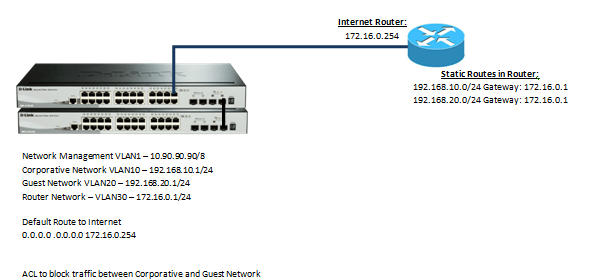

Scenario Esempio (DGS-1510 Stack Core Switch):
DGS_1510_How_to_setup_VLANS_Scenario_Configuration1

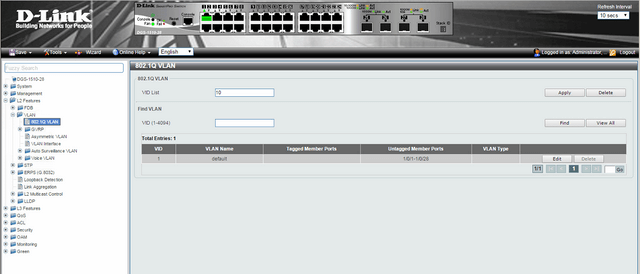

Passo 1 -Creare VLANS.
L2 Features> VLAN> VLAN 802.1Q
Immettere i VID nella "Lista VID", quindi su cliccare su "Applica"
D-Link

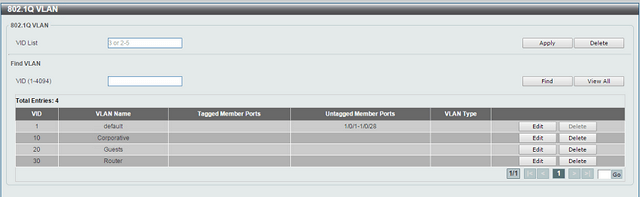

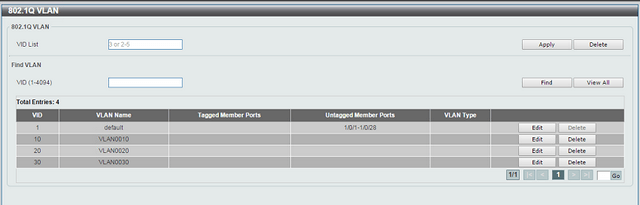

Una volta che avete aggiungere tutti VID alla lista, si dovrebbe vedere la seguente schermata
D-Link

Fase 2 -

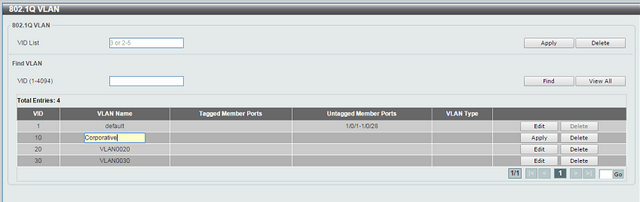

Modifica "VLAN Name"
D-Link

VLAN Name: Coporative
Clicca su "Modifica" quindi modificare il nome della VLAN nella colonna corrispondente. Una volta fatto e modificato, fare clic su "Applica". Ripetere l'operazione per tutti i rimanenti Nomi VLAN.
D-Link

Passo 3 -Configurazione porta
L2 Features> VLAN> VLAN Interface
Ci sono 3 tipi disponibili e sono le seguenti:
• Hybrid
• Access
• Trunk

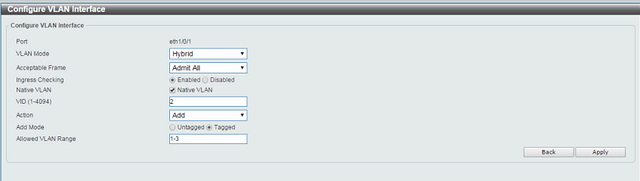

 Esempio di Hybrid:

-Una VLAN Untagged (Native)
-Mutiple VLANS Tagged
(VID 2 Untagged, ID 1 y 3 Tagged)

D-Link

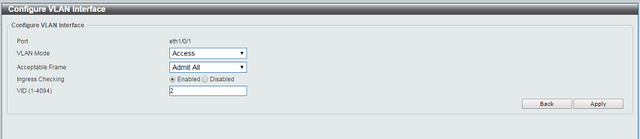

Esempio di Access:

VLAN2 è in modalità Acess (Untagged)
D-Link

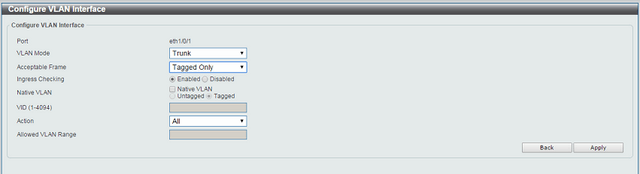

Esempio di Trunk:

Solo permettono "Tagged" VLAN
D-Link

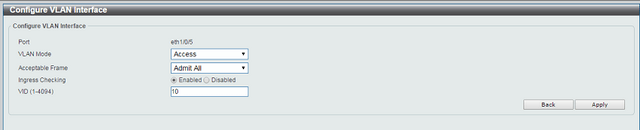

Passo 3: 1 -Configurazione della porta - VLAN "Coporative"
L2 Features > VLAN> VLAN Interface
Sulle porte dalla  5 alla 16 (per ogni unità) qui è dove tutti gli utenti coporative si connetteranno a queste porte in modalità "Access"
D-Link

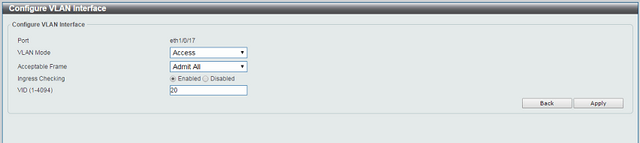

Passo 3.2- Configurazione porta - VLAN "Guests"
L2 Features > VLAN> VLAN Interface
Sulle porte dalla 17 alla 22 (per ogni unità) qui è dove tutti gli utenti guests  si connetteranno a questa porta in modalità "Access"”
D-Link


Passo 3.3- Configurazione della porta - VLAN "Router"
L2 Features > VLAN> VLAN Interface

La porta 24 sulla quale sara’ collegato il router
D-Link

Passo 4 -Ora abbiamo bisogno di configurare le interfacce IP per ogni VLAN
L3 Features > IPv4 > Interface

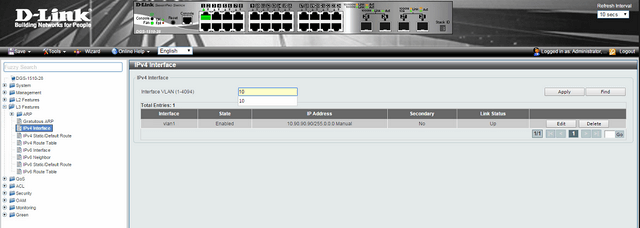

Immettere ogni "Interfaccia VLAN" nella casella e cliccare su "Apply"
D-Link

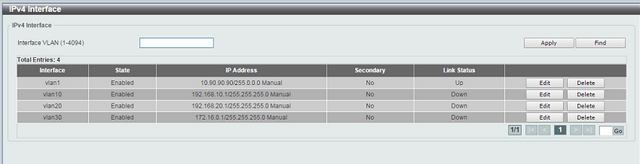

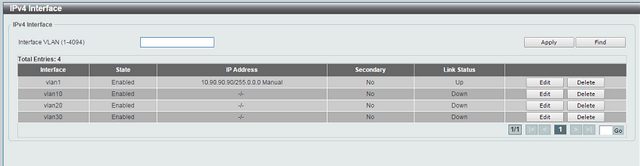

Una volta aggiunto si dovrebbe avere qualcosa simile a quanto riportato qui sotto
D-Link

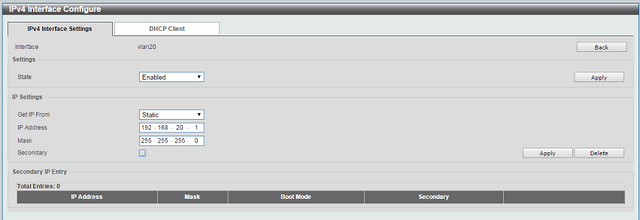

Su ogni "Interfaccia" cliccare su "Modifica" e configurare l'interfaccia IP per VLAN
D-Link

Fare clic "Applica"
D-Link


Fare clic "Applica"
D-Link

Fare clic "Applica"
D-Link

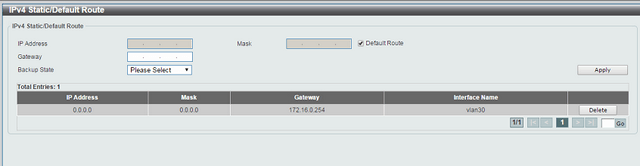

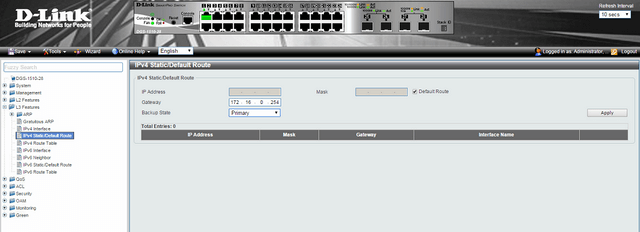

Passo 5 -Creare una static route - Qui abbiamo bisogno di creare una static route di default al router che permetterà la connessione a Internet tramite VLAN30

L3 Features > IPv4 > StaticDefault Route
D-Link

Fare clic "Applica"
D-Link

Passo 6 -Creare ACL per bloccare l'accesso dalla rete "Guests" per ottenere l'accesso alla rete "Coporative".

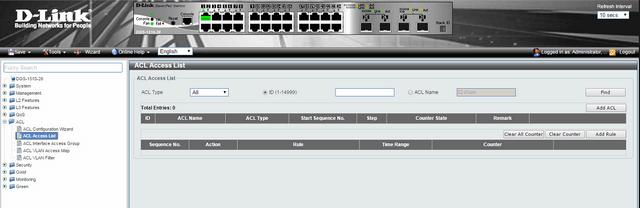

ACL> ACL Access List
D-Link

Selezionare "All" da "ACL Type" quindi fare clic su "Add ACL"
D-Link

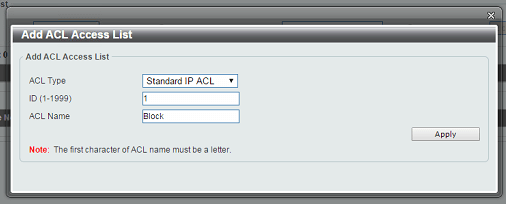

ACL Type: Standard IP ACL
ID: 1
ACL Name: Block
Stiamo negando l'accesso dalla rete: 192.168.20.0/24 a 192.168.10.0/24
* Si ricorda che le regole vengono eseguite in modo sequenziale

Fare clic "Applica"

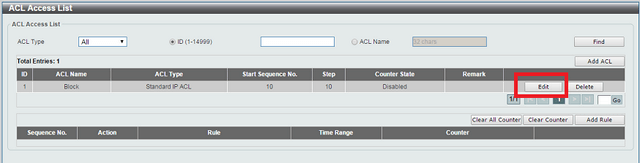

Passo 7 -Una volta creato, chiudere la finestra e poi clicca su "Modifica"
D-Link

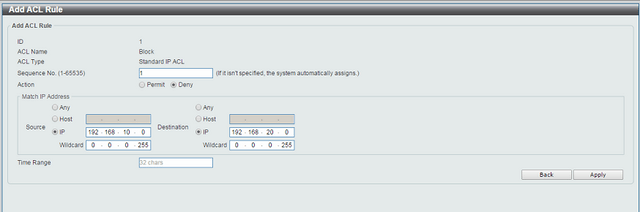

Una volta dentro, abbiamo bisogno di aggiungere due regole per l'ACL
D-Link

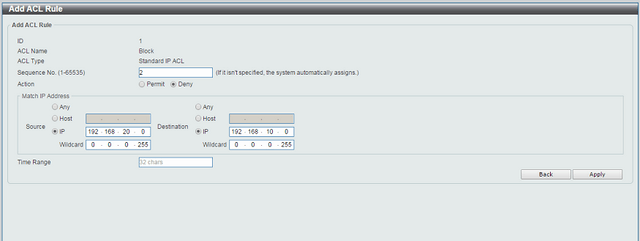

Fare clic "Applica" quindi aggiungere la regola inversa. “Apply” then add the inverse rule.
D-Link

Fare clic "Applica"
DGS_1510_How_to_setup_VLANS_Scenario_Configuration25

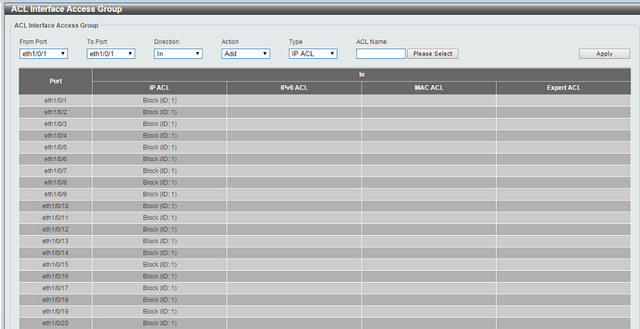

Paso 8 -Assegnare le ACL per le porte coinvolte

Accedere a ACL / ACL Interface Access Group e associare il nome del ACL creata alla porta appropriata
D-Link

From Port: eth1/01
To Port: eth1/0/22
Direction: In
Action: Add
Type: IP ACL
ACL Name: Block (Name given in Step 6)

Fare clic "Applica"
DGS_1510_How_to_setup_VLANS_Scenario_Configuration27
