Come Setup - VLAN asimmetrica con un Corporate e valutazione rete - DG-1510-Series

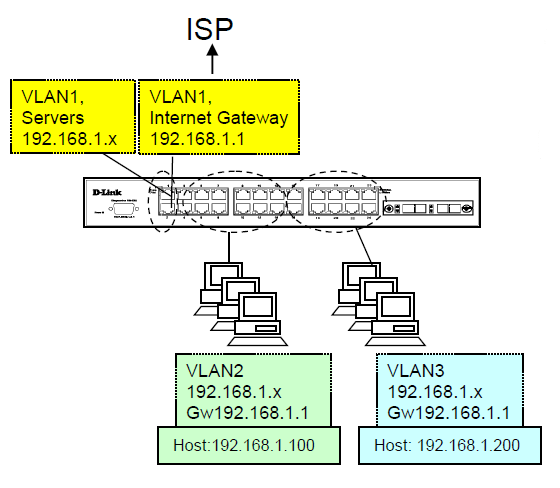

SCENARIO:
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados2.png?h=488&w=560)
Passo 1 - configurazione della rete VLAN asimmetrica (Asymmetric VLAN) sullo switch.
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados3.png)
Passo 2 -Creazione di reti VLAN. Definir las VLANs: L2 Features > VLAN > 802.1Q VLAN
Añadir los VLAN id y editar su nombre.
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados4.png)
Passo 3 - In ciascuna porta consente di modificare le proprietà delle reti VLAN. L2 Features > VLAN > VLAN Interface Paso 3.1 – PUERTOS PARA EQUIPOS COMUNES: ROUTER, IMPRESORAS, ETC.
L2 Features > VLAN > VLAN Interface
Segmentazione in due VLAN con accesso comune area di zona (Area vlan1 gateway e server).
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados2.png?h=488&w=560)
Passo 1 - configurazione della rete VLAN asimmetrica (Asymmetric VLAN) sullo switch.
L2 Features > Asymmetric VLAN
Enable asymmetric VLAN
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados3.png)
Passo 2 -Creazione di reti VLAN. Definir las VLANs: L2 Features > VLAN > 802.1Q VLAN
Añadir los VLAN id y editar su nombre.
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados4.png)
Passo 3 - In ciascuna porta consente di modificare le proprietà delle reti VLAN. L2 Features > VLAN > VLAN Interface Paso 3.1 – PUERTOS PARA EQUIPOS COMUNES: ROUTER, IMPRESORAS, ETC.
L2 Features > VLAN > VLAN Interface

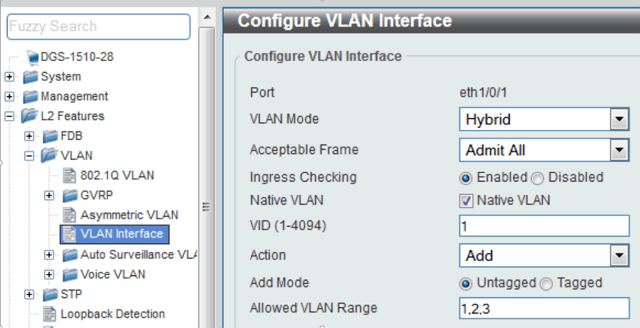

• Passo 3.1 - PORTS FOR COMMON EQUIPMENT – i.e. routers, printers, etc.
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados5.png?h=328&w=640)
• Passo 3.2 - PORTS VLAN2 (CORPORATE).
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados1.png?h=328&w=640)
Il passo 3.3 - PORTS VLAN3 (GUEST).
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados5.png?h=328&w=640)
• Passo 3.2 - PORTS VLAN2 (CORPORATE).
![DGS_1510_Asymmetric_Vlan_red_corporativa_e_invitados](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados1.png?h=328&w=640)
Il passo 3.3 - PORTS VLAN3 (GUEST).
![D-Link](/it/it/-/media/faqs/es/dgs/dgs_1510/dgs_1510_asymmetric_vlan_red_corporativa_e_invitados6.png)
