Come configurare il Captive Portal- Serie DSR - FW.2.X

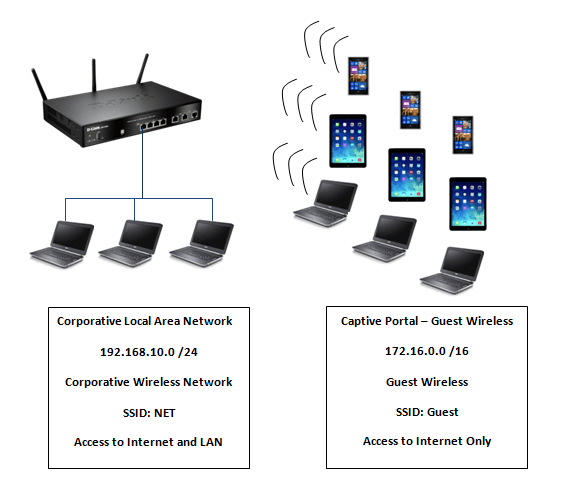

Topologia di rete:
Questa configurazione consiste in due reti separate in due VLAN. In questo esempio si utilizza la seguente configurazione:
Rete 1 - 192.168.10.0 / 24 - SSID: NET - rete wireless aziendale
Rete 2 - 172.16.0.0 / 16 - SSID: invitato - Rete wireless invitato
Passo 1 – Accedere alla interfaccia grafica del DSR utilizzando l ' indirizzo IP in un navigatore web. Nel nostro esempio abbiamo utilizzato l'indirizzo IP 192.168.10.1
Accettare gli avvisi che compaiono, è perfettamente normale e sicuro
Passo 2 - In primo luogo, ora abbiamo bisogno di creare le vlan per separare il traffico

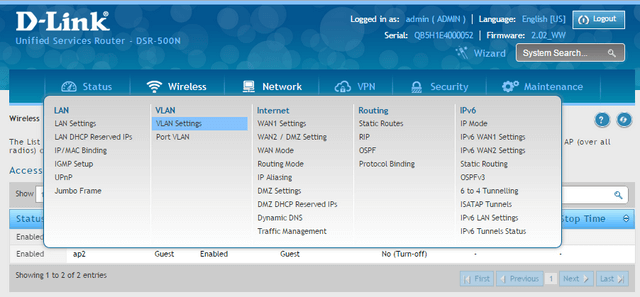

Network > VLAN Settings

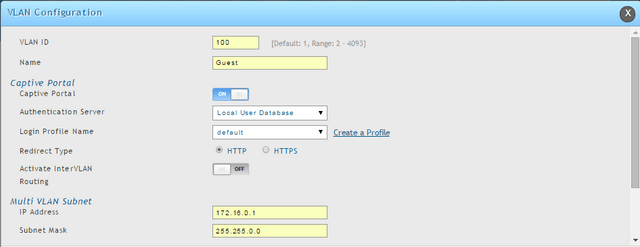

Passo 3 - cliccare "Add New VLAN"
VLAN ID: 100
Name: Guest
Captive Portal: ON
Multi VLAN Subnet
IP Address: 172.16.0.1
Subnet: 255.255.0.0
Utilizzare la barra di spostamento per spostarsi verso il basso ...

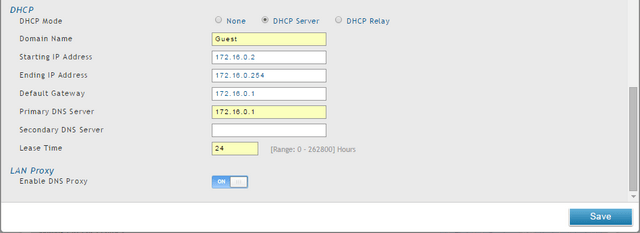

DHCP Mode: DHCP
Domain Name: Guest
Starting IP Address: 172.16.0.2
Ending IP Address: 172.16.0.1
Primary DNS Server: 172.16.0.1
Lease Time: 24
Clic in “Save”

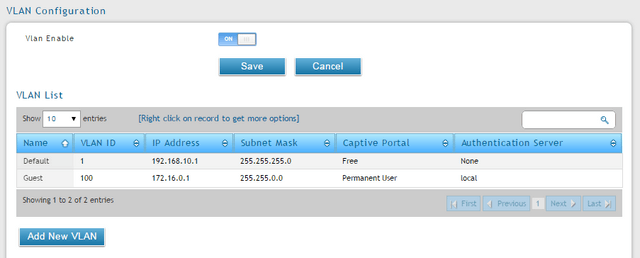

Passo 4 - dobbiamo vedere il seguente riassunto per la nostra VLAN
Passo 5 - dobbiamo creare i nostri due profili, "net" e "Guest"

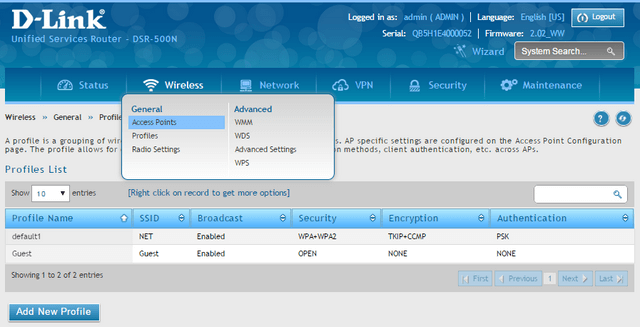

Wireless > Profiles

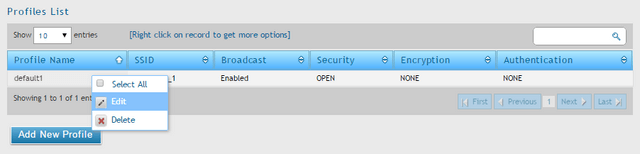

Passo 6 - cliccare "default1" e cliccare "Edit"
Passo 7 - modificare i valori di default per il SSID. Nel nostro esempio stiamo usando "net" come nostro SSID WIFI aziendale
SSID: NET
Broadcast SSID: ON
Security: WPA+WPA2
Encryption: TKIP+CCMP
Authentication: PSK
WPA Password: (introdurre una password per questa SSID)
Cliccare “Save”
Passo 8 - cliccare "Add New Profile" per creare un profilo per la nostra ssid invitato
Profile Name: Guest
SSID: Guest
Broadcast SSID: ON
Security: open (i nostri utenti invitati dovranno essere autenticata con un utente e password che definiremo più avanti)
Clic su “Save”

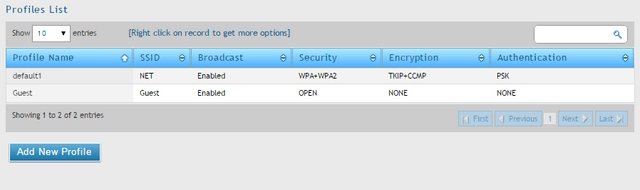

Passo 9 – è necessario avere due profili wireless (come nel nostro esempio)
Passo 10 - ora dobbiamo aggiungere un punto di accesso addizionale alla configurazione al fine di associare con il profilo "invitato"

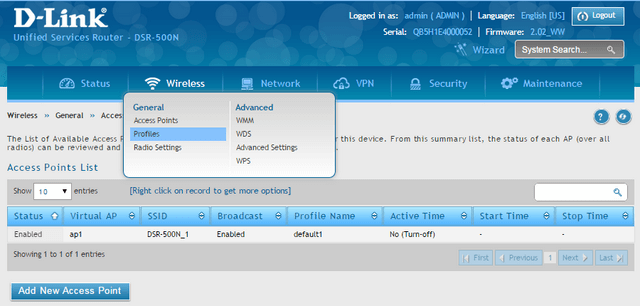

Wireless > Access Points
Passo 11 – cliccare “Add New Access Point”
AP Name: ap2
Profile Name: invitato (tabella a tendina per mostrare i profili disponibili)
WLAN Partition: ON

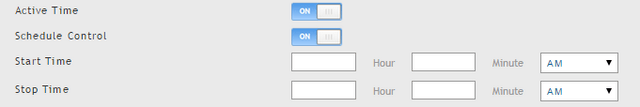

*Active Time: qui si può stabilire un tempo di inzio e fine in cui il punto di accesso sia disponibile.
Nel nostro esempio, abbiamo scelto di non utilizzare questa funzione
Click nel “Save”
Passo 12 - ora abbiamo bisogno di associare il SSID Guest alla VLAN 100

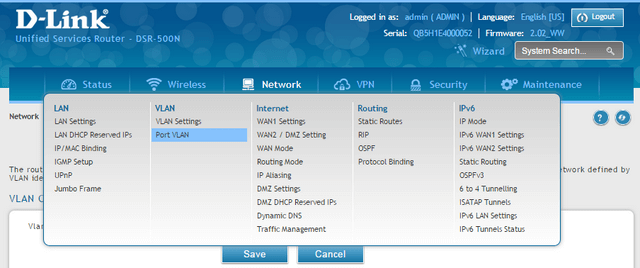

Network > Port VLAN

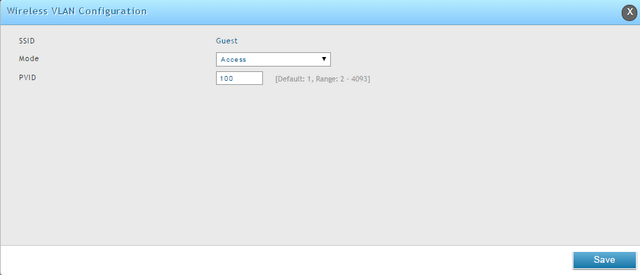

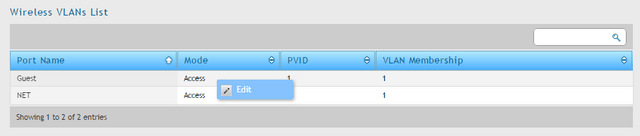

Passo 13 - cliccare "Guest" ed entrare al PVID 100 (La vlan che abbiamo creato nel passaggio 3)
Cliccare “Save”

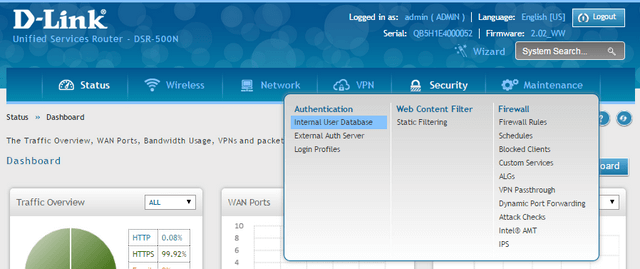

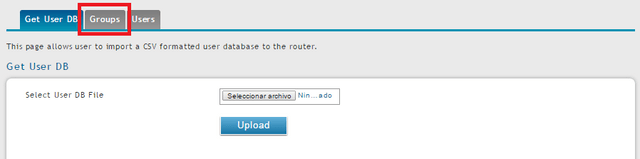

Passo 14 - affinché i nostri utenti invitati sono capaci di inziare la sessione e autenticarsi nella base dati locale, dobbiamo aggiungere un nuovo gruppo - Security > Internal User Database > Groups

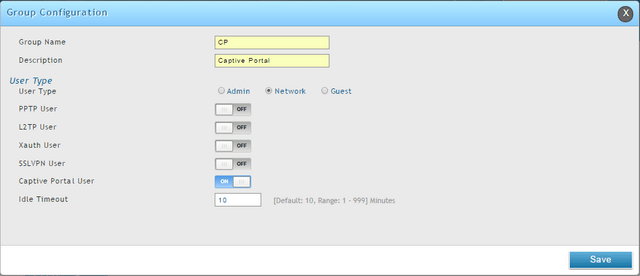

Passo 15 - cliccare “Add New Group”
Group Name: CP
Description: Captive Portal
User Type: Network Captive Portal User: ON
Idle Timeout: 10
Cliccare “Save”

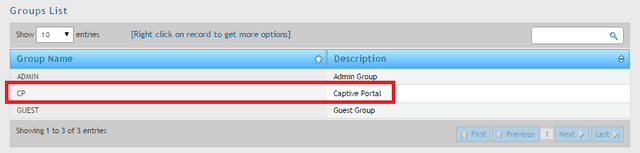

Riassunto elenco gruppi:

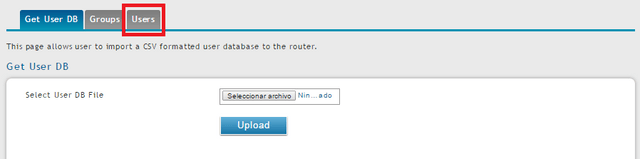

Passo 16 - ora abbiamo bisogno di associare un utente, al nostro nuovo gruppo - Security > Internal User Database > Users

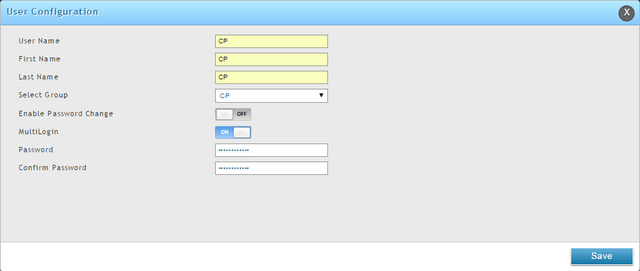

Passo 17 - cliccare “Add New User”
User Name: CP
First Name: CP
Last Name: CP
Select Group: CP
MultiLogin: ON
Password: (introduca la password que l’ invitato dovrà utilizzare per l'autenticazione)
Cliccare “Save”

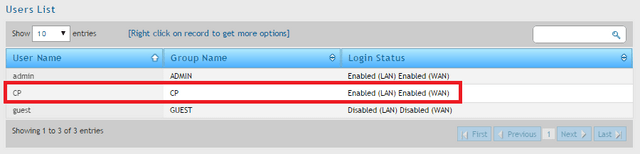

Riassunto elenco gruppi:

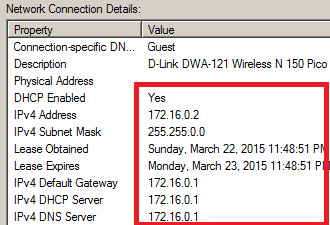

Accedere, da un portatile con Window 7:

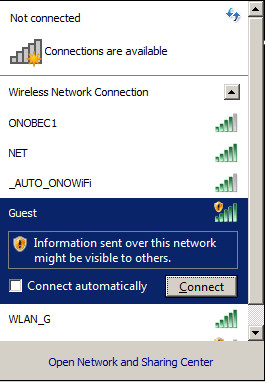

Passo 18 – ricercare la rete wireless con SSID "Invitato"

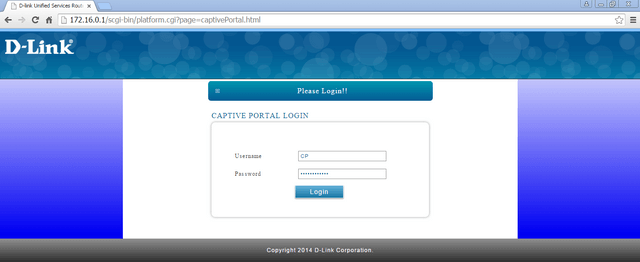

Passo 19 - Una volta collegato, aprire un navigatore web e digitare un sito web, per esempioe dlink.com
Username: CP (utente creato nel passaggio 17)
Password: (la password creata nel passaggio 17)
Cliccare “Login”
Accedere, da un Windows Phone:

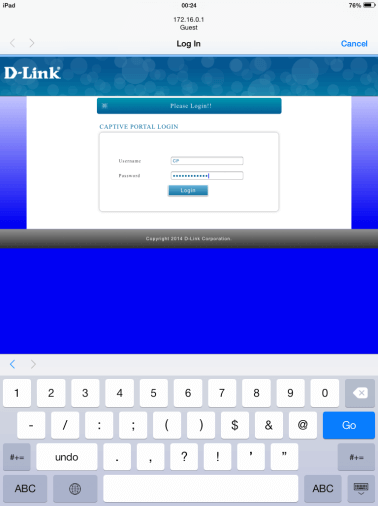

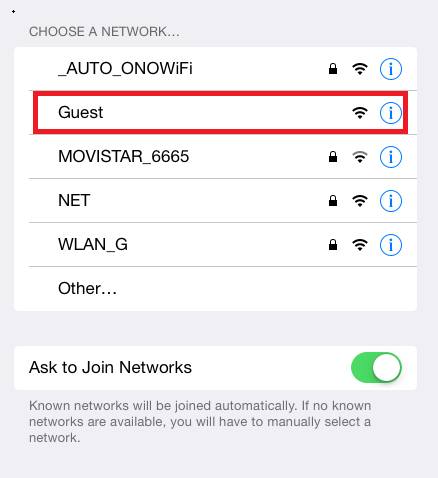

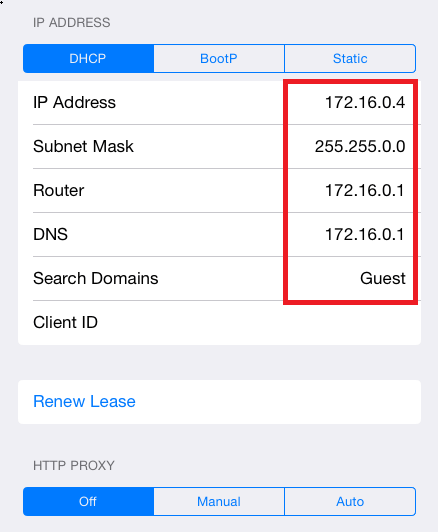

Accedere, da un Windows Ipad:

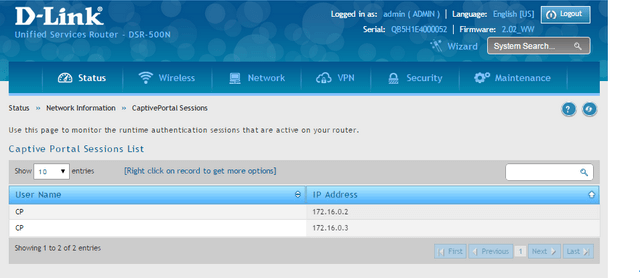

Passo 20 - per vedere i clienti collegati – Status > Network Information > CaptivePortal Sessions

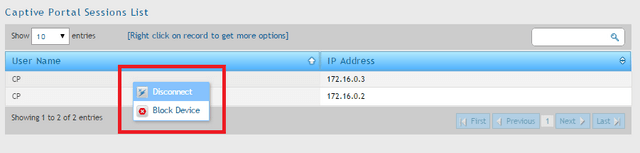

Passo 21 - all'interno di questa sezione si è in grado di gestire tutti i dispositivi collegati facendo clic col tasto destro sulla sessione e scegliere tra; "Disconnect" o " Blocking Device"
Disconnect – ciò semplicemente disattivata il dispositivo wireless della seduta e si vedrà costretto a connettersi nuovamente nel portale
Block Device – ciò esclude il dispositivo wireless che automaticamente sarà posto nell'elenco dei clienti bloccati dal Firewall
