Informazioni:

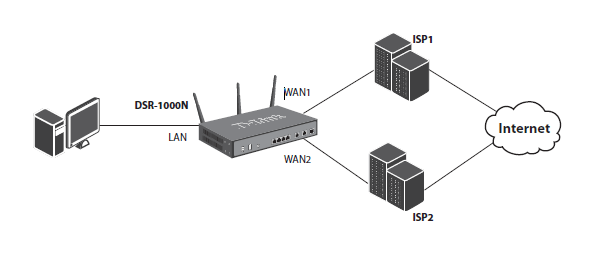

L’utilizzo del Load Balancing con Multiple Wan può ottimizzare e rendere più efficiente il traffico in uscita (outbound). Il seguente esempio è un tipico scenario di Load Balancing che include tutto il traffico internet e che può condividere dinamicamente le WAN attraverso l’algoritmo Round-Robin.

.

Step 1 – Effettuare il login al DSR attraverso il browser (Internet Explorer o Firefox) utilizzando l’indirizzo IP assegnato al prodotto (default: 192.168.10.1).

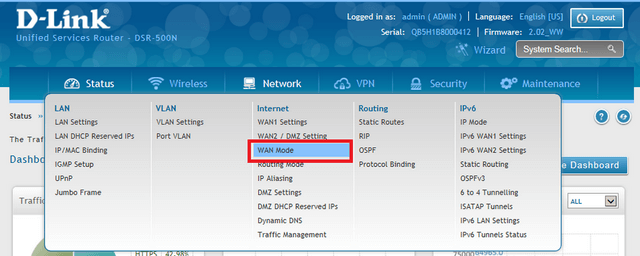

Network > WAN Mode

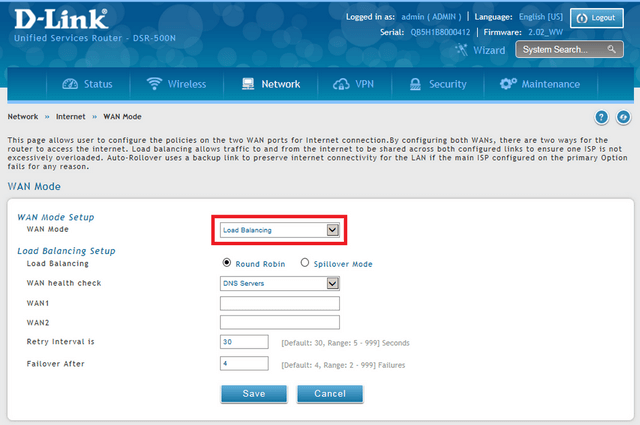

Step 2 – Selezionare “Load Balancing” dal menu a tendina e marcare l’impostazione “Round Robin”.

Round Robin:
Questa opzione alterna le nuove connessioni fra le WAN secondo disponibilitá.

Spillover:
Questa opzione utilizza solamente una delle due WAN fino a che il limite di banda impostato non viene raggiunto, successivamente le nuove connessione vengono inserite nell’altra WAN.

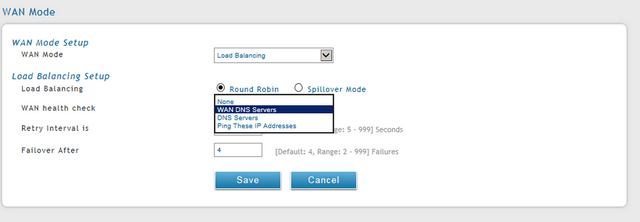

Step 3 – Vi sono 3 modi per configurare“WAN health check”:



• WAN DNS Servers (Utilizza i DNS server impostati nelle WAN connection)
• DNS Servers (Permette di specificare i DNS che si vogliono usare in questa stessa sezione)
• PingThese IP Addresses (Permette di specificare gli indirizzi publici da pingare)

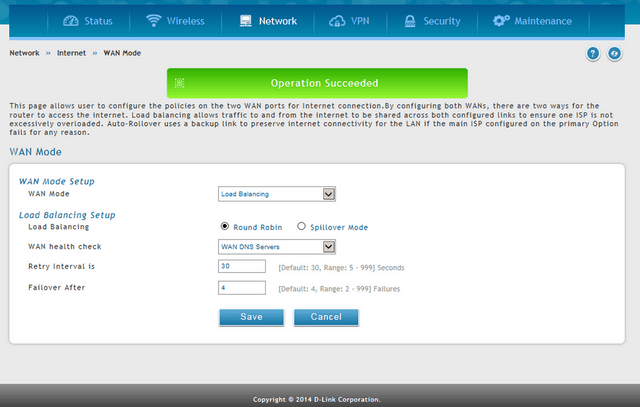

Una volta selezionato il “WAN health check”, cliccare “Save”

Note:

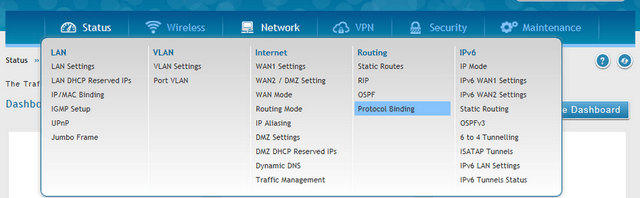

Binding Protocol – Network > Routing > Protocol Binding

Il Binding Protocol è un component chiave relativamente al “Load Balancing”.

Permette di associare specifici servizi ad una WAN specifica fra le disponibili.

Descrizione rapida:

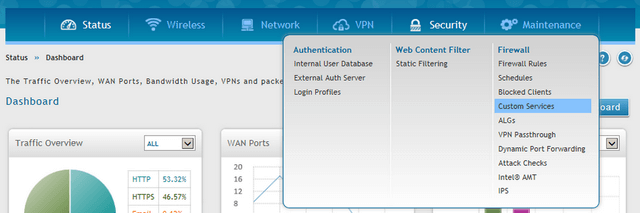

• Service: Permette di impostare specifici servizi (da lista predefinita o dai servizi personalizzati). I servizi personalizzati (Custom services) vanno configurati in Security > Firewall > Custom Services

 • Local Gateway: Permette di dedicare una WAN specificamente ad alcuni servizi.

• Source Network: Permette di specificare determinati host LAN al Protocol-Binding. Solamente tali host potranno usufrire della banda di quella WAN dedicata, nel frattempo i rimanenti host utilizzeranno l’altra WAN. È possibile selezionare sia un pool di indirizzi IP che indirizzi IP specifici.

• Destination Network: Permette di specificare determinati host LAN al Protocol-Binding. È possibile selezionare sia un pool di indirizzi IP che indirizzi IP specifici.

Quando una regola viene aggiunta, il dispositivo aggiorna i menù visualizzalizzabili nella tabella Protocol Bindings. La Tabella elenca le informazioni relative alle regole create.
