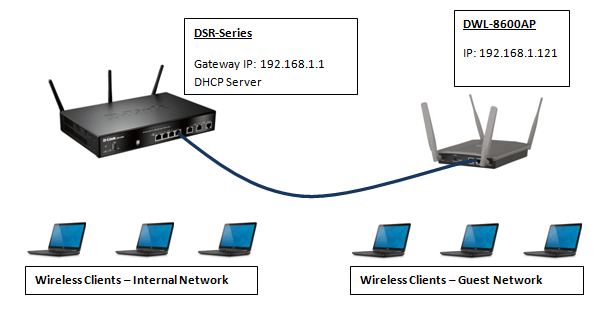

Example:

Step 1 – Inserire l’indirizzo IP del DWL-8600AP nel browser. Nell’esempio viene utilizzato: 192.168.1.121

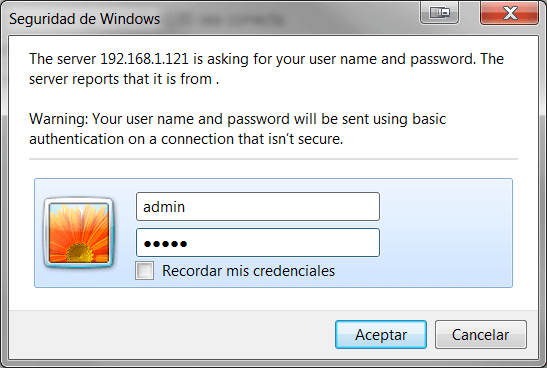

Step 2 – Apparirá il login al dispositivo. Inserire le credenziali standard (per default Username: admin e Password: admin)

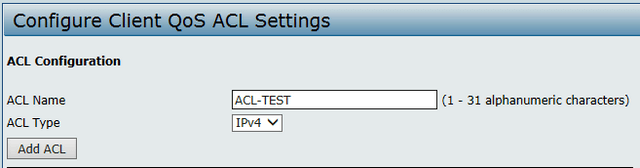

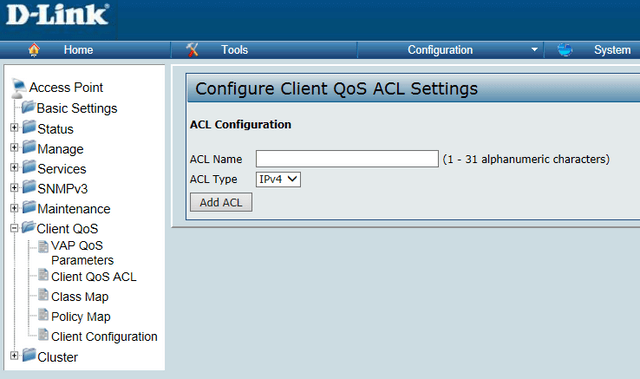

Step 3 – Portarsi nella sezione “Configure Client QoS ACL Settings”

Nel riquadro “ACL name” inserire “ACL-TEST”



Cliccare “Add ACL”

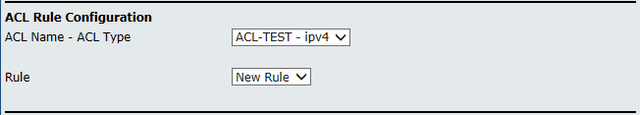

Step 4 – Per configurare l’ACL bisogna abilitare il DHCP e bloccare TUTTO il traffic della rete selezionando l’ACL creato nella ACL Rule, “New Rule”

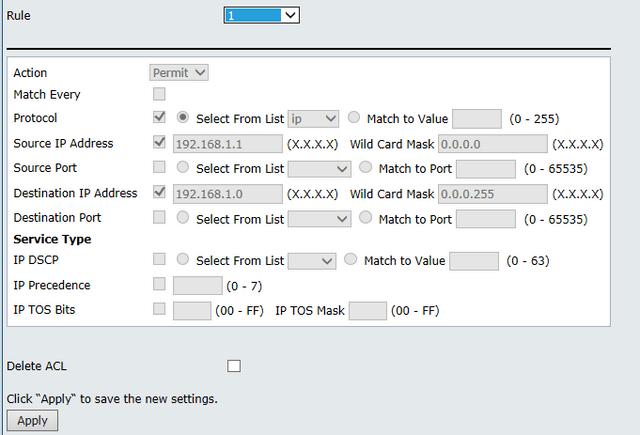

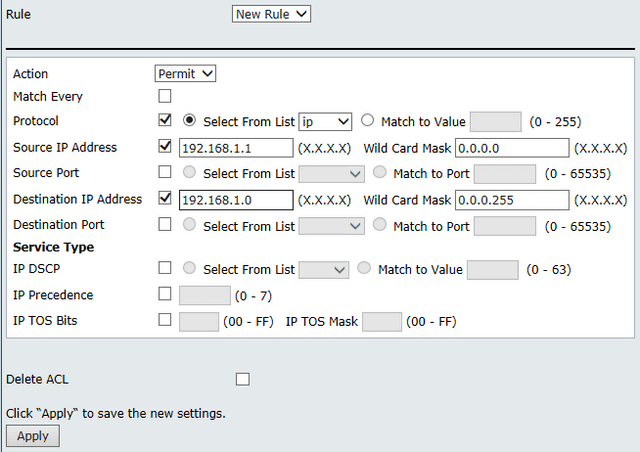

Step 5 – A questo punto procedure abilitando il traffico dal DHCP server (192.168.1.1) attraverso due regole




Cliccare applica per salvare

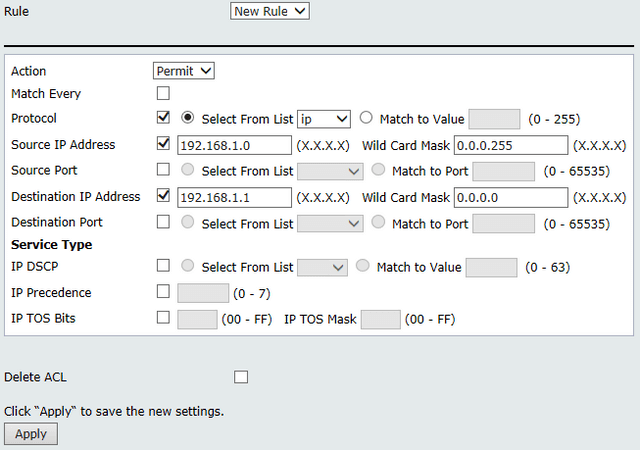

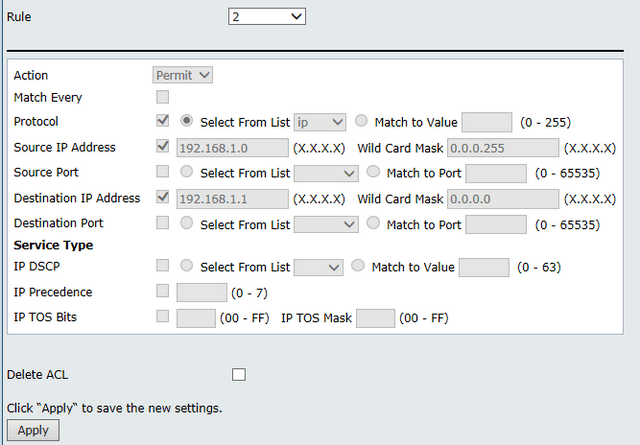

Step 6 – La seconda regola da creare è abilitare il traffico dal DHCP server (192.168.1.1) ma in direzione opposta rispetto alla regola precedente



Cliccare applica per salvare

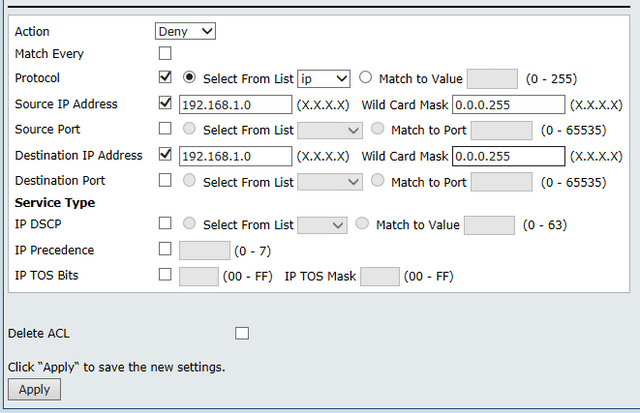

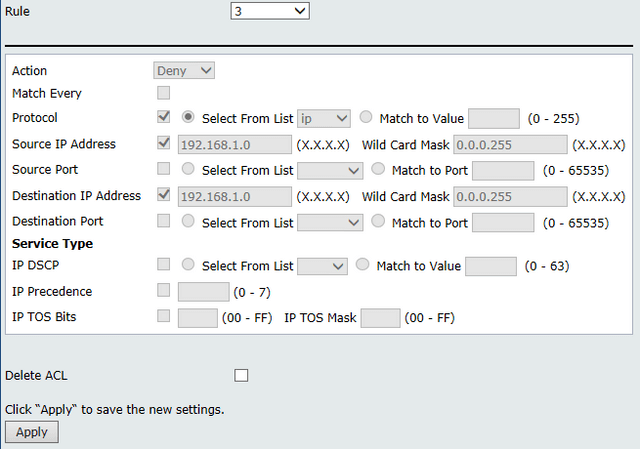

Step 7 – La seguente regola da creare è bloccare TUTTO il traffico sia per “Source” che per “Destination” per la rete 192.168.1.0 /24



Cliccare applica per salvare

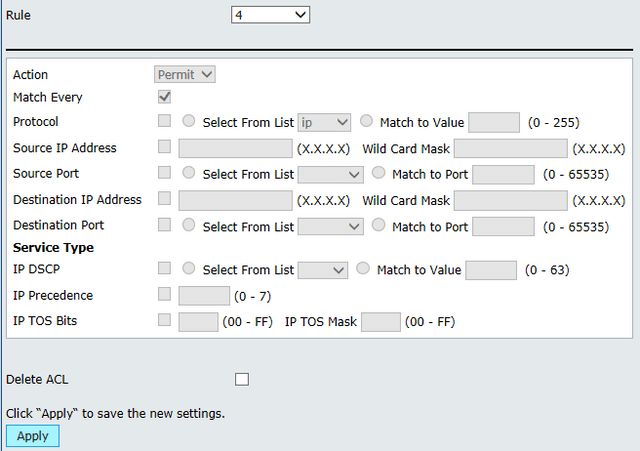

Step 8 – Come ultimo passaggio nella creazione delle regole ACL è necessario creare una quarta regola per abilitare il traffico per le rimanenti comunicazioni



Cliccare applica per salvare



Step 9 – Dopo aver creato tutte le regole ACL, bisogna applicarle agli SSID wireless. Nell’esempio vi sono 2 SSID 1 per frequenza 2.4 e 5GHz, pertanto verrá usata una SSID per tutte le connessioni mentre all’altra verranno applicate le regole ACL in modo da accedere a internet ma non alla rete local

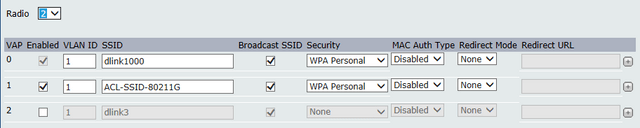

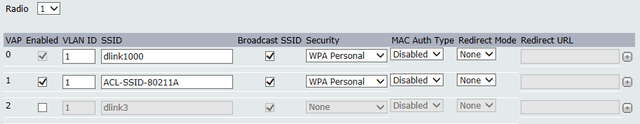

Nel caso in cui le reti wireless non siano ancora state create, portarsi in Manage > VAP e selezionare e modificare sia radio 1 che radio 2

* Se è necessario inserire una wireless encryption allora cliccare su Security e inserire una password WPA o WPA2 salvando le impostazioni.


Step 10 – Per applicare le regole ACL sul DWL-8610AP, portarsi nella sezione “Configure Client QoS VAP Settings”

Client QoS > VAP QoS



Selezionare “Enabled”

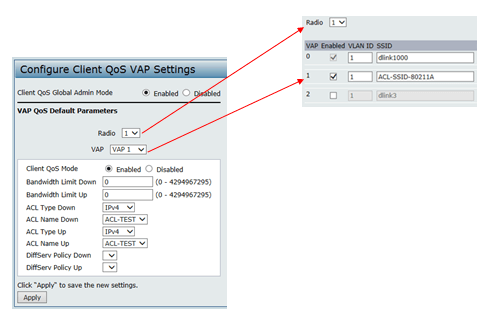

Step 11 – Nel reparto “VAP QoS Default Parameters”, selezionare la parte radio a cui applicare il filtro ACL

Radio 1: 5GHz

Radio 2: 2.4GHz

VAP si riferisce all’ordine degli SSID configurati nel menú

Manage > VAP

Cliccare “Apply”

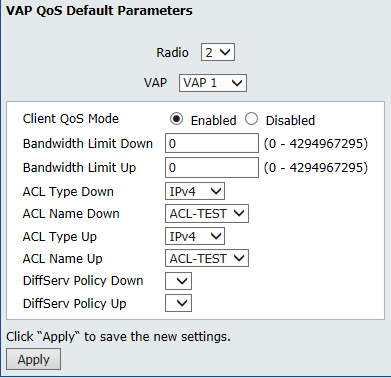

Step 12 – Per concluedere questo esempio, ripetere i passaggi anche la Radio 2



Cliccare “Apply”
