Come configurare un WDS con VLAN -DWL-6700AP

Come posso fare un ponte WDS tra due DWL-6700AP (sulla banda di frequenza 5GHz) e a canale 2 VLAN (per i clients connessi alla banda di frequenza 2,4 GHz)?

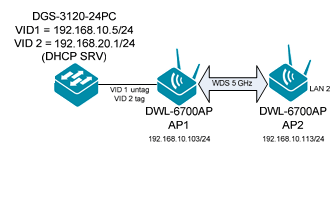

Topology:

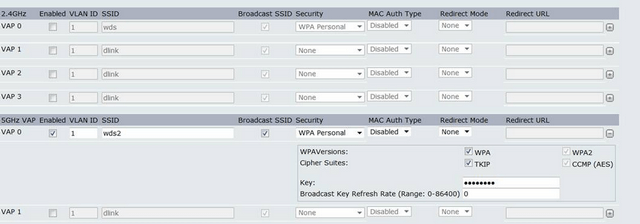

Passo 1- Aprire la pagina di configurazione del dispositivo DWL-6700AP primo (AP1) e configurare la rete Wi-Fi (SSID)



Passo 2 - Stessa procedura per il secondo DWL-6700AP (AP2), configurare la stessa rete Wi-Fi (SSID) come il primo (con la stessa chiave di sicurezza)


Passo 3- Quindi configurare il bridge WDS, incrociando gli indirizzi MAC dell'AP e selezionando la stesso SSID e la chiave sui 2 APs

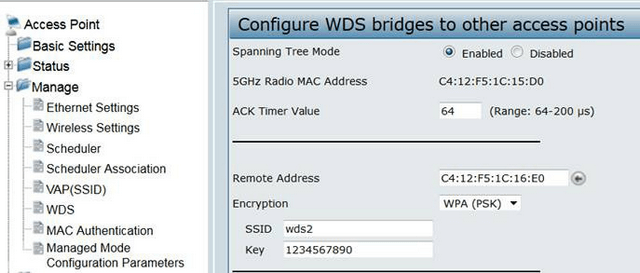

AP1 (come "remote address" l'indirizzo MAC di AP2)

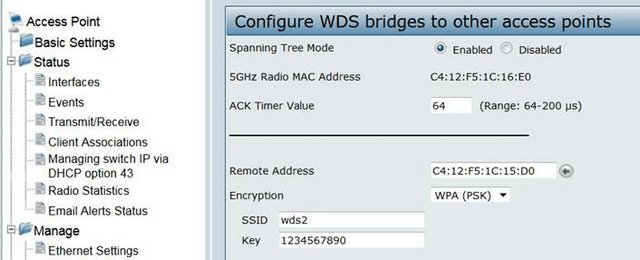

AP2 (come "remote address" l'indirizzo MAC di AP1)

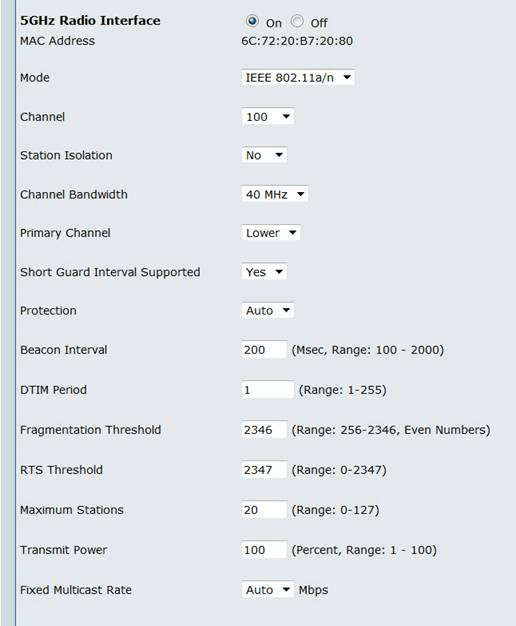

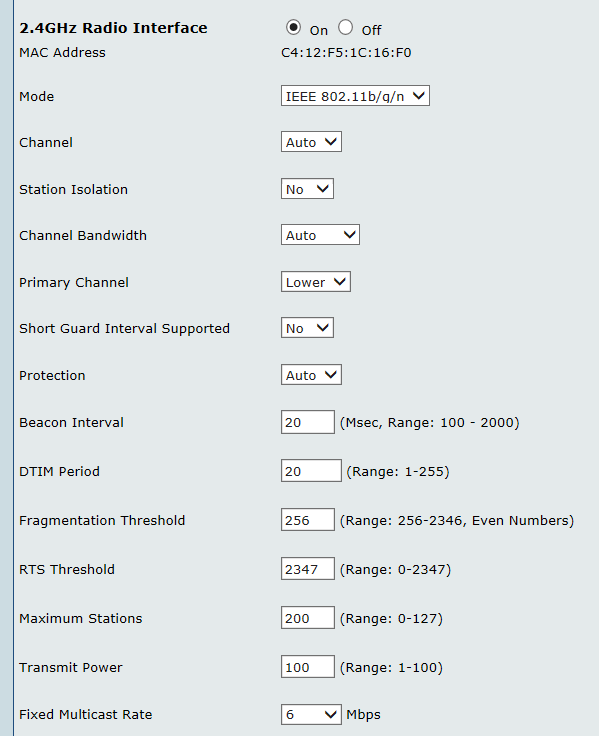

Passo 4- Configurare le radio su DWL-6700AP 2 per la frequenza di 2,4 GHz, è possibile lasciare un canale automatico, al contrario per la frequenza 5GHz (usato per WDS) è necessario utilizzare lo stesso canale.

AP1 AP2 &



AP1 & AP2



Passo 5- Quindi configurare il SSID sulla banda di frequenza 2,4 GHz al loro corrispondente ID VLAN

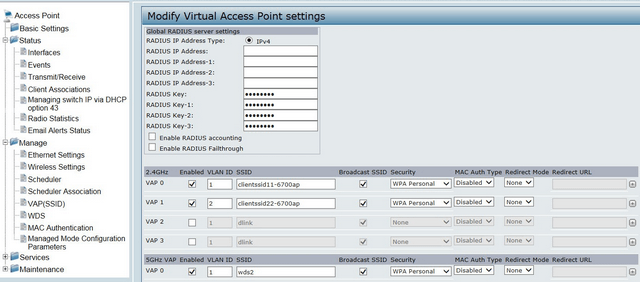

AP1:

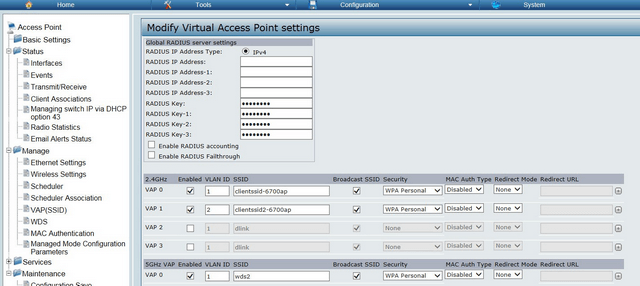

AP2 :
