Modulo di Management per chassis DMC-1000

DMC-1002

  • Stato del prodotto (Revision A): End of Life

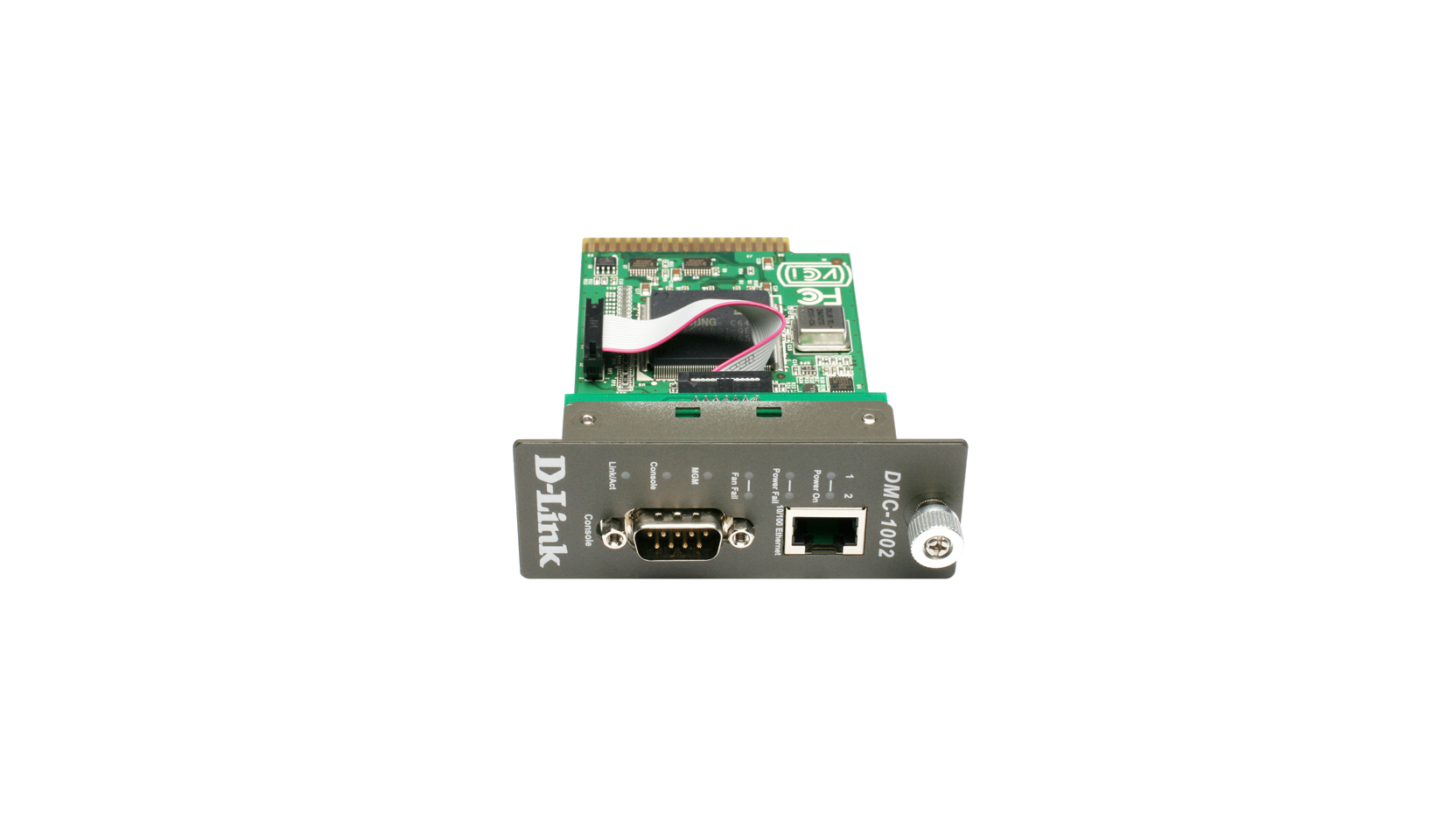

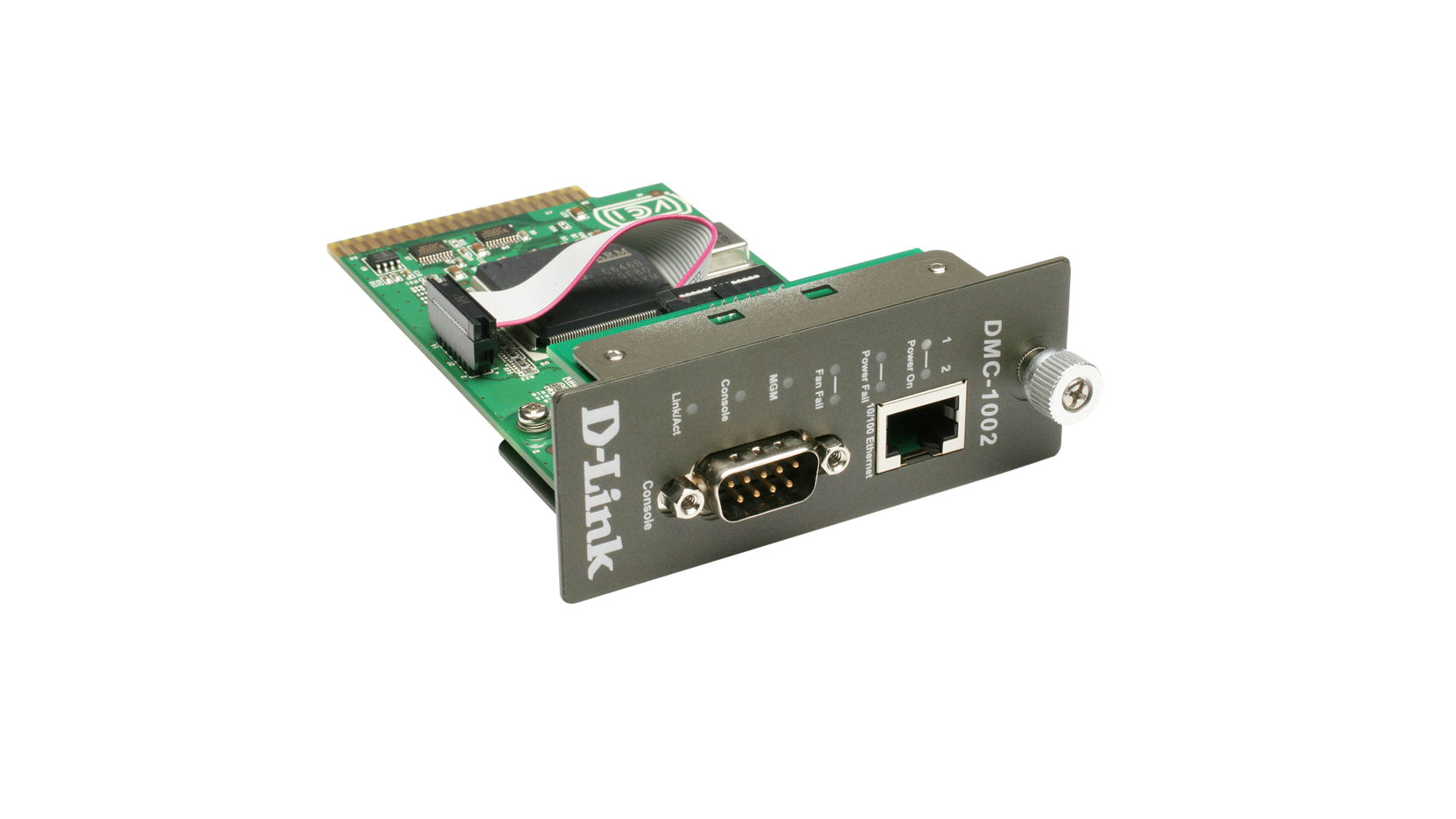

DMC-1002 Modulo di Management

Il modulo fornisce la possibilità di amministrare via SNMP e attraverso l'uso del web browser, tutti i moduli media converter e l'alimentatore installati nello chassis DMC-1000. Il modulo è dotato di un potente microprocessore RISC a 32-bit in grado di eseguire tutte le operazioni di amministrazioni in tempo reale. Fornisce inoltre una porta 10/100Mbps Fast Ethernet per la connessione alla LAN, permettendo di monitorare e configurare il sistema attraverso una stazione di management SNMP o da un PC attraverso il browser Internet.

In aggiunta è presenta una porta console RS-232 per connettere il dispositivo alla porta seriale del PC ed effettuare la configurazione in locale. Il modulo di management esegue periodicamente un 'poll' su tutti i moduli media converter e sull'alimentatore installati nello chassis e raccoglie tutte le informazioni sullo stato e le impostazioni del sistema. Inoltre riceve traps per gli eventi di sistema non appena essi avvengono, come ad esempio un guasto sui moduli di hot-swaps o sull'alimentatore, ed invia conseguentemente un allarme sonoro per avvertire l'amministratore di rete del guasto occorso.

Specifiche tecniche

Funzionalità
  • Standard SNMP
  • Configurazione basata su Web
  • 1 porta 10/100Mbps Fast Ethernet
  • 1 porta console RS-232
  • Visualizzazione in Real-time del collegamento, velocità, stato dei media converter
  • Programma a terminale con menu guidato per l'amministrazione via porta console o Telnet
  • Agenti SNMP v.1 con MIB-II e enterprise MIBs incorporati
  • Trap supportate : avvio a freddo, avvio a caldo, fallimento autenticazione, guasto alimentazione, guasto ventilatore, inserimento modulo, disinserimento modulo, collegamento porta abilitato e collegamento porta disabilitato
  • Supporto reset alle condizioni di fabbrica e reboot software da remoto
  • Supporto backup ridondante dei media converter
  • Supporto impostazione da remoto della configurazione dei moduli convertitori Smart Media, come LLCF abilitato, LLR abilitato, porta abilitata, auto-negoziazione abilitata
  • Password di protezione con gli accessi non autorizzati
  • Impostazione di upload/download della configurazione via TFTP e web
  • Aggiornamento firmware via TFTP e web
Specifiche Tecniche, Informazioni di Management & Funzionalità supportate

Chassis
  • Part Number
  • Revisione
  • Descrizione
  • Reset dello Chassis
  • Stato Alimentazione
Moduli Media Converter Modules
  • Stato collegamento
  • Tipo Converter
  • Slot Occupato
  • Part Number
  • Revisione
Allarmi
  • Avvio a freddo
  • Avvio a caldo
  • Collegamento attivo
  • Collegamento non attivo
Chassis
  • Fallimento Autenticazione
  • Alimentatore On/Off
  • Alimentatore Inserito
  • Alimentatore Rimosso
  • Modulo Inserito
  • Modulo Rimosso
  • Modulo Sconosciuto
  • Modulo Guasto
Controllo Attivo
  • Link Loss Carry Forward
  • Link Loss Return
  • Nome Modulo
  • Indirizzo IP
  • Reset Modulo
  • Backup ridondante
  • Download software via tftp / http
  • Subnet Mask
  • Default Gateway
  • Telnet verso comandi Console
Protocolli Supportati
  • IP
  • UDP
  • SNMP
  • TCP
  • TFTP
  • ARP
  • ICMP
  • HTTP
Caratteristiche fisiche ed ambientali

Indicatori LED

  • Power 1, 2
  • Power Fail 1, 2
  • Fan Fail 1, 2 - MGM
  • Console
  • Link/Activity
Dimensioni

  • 120 x 88 x 25 mm
Temperatura Operativa
  • 0° ' 40° C
Temperatura di funzionameto
  • -25° ' 70° C
Uumidità Operativa
  • 10% ' 90%
Umidità di funzionamento
  • 5% ' 90%
Emissioni (EMI)
  • FCC Class B
  • CE Mark Class B
  • VCCI Class B
Garanzia
  • 2 anni

Supporto

This product was phased out on: 09/08/2015
Data più recente dell'intervento di assistenza: 08/08/2017
