La nuova serie di switch D-Link della famiglia DES-3500 include switch a stackable 10/100Mbps che supportano l'innovativa tecnologia D-Link Single IP Management. Dotati di 24 o 48 porte 10/100BASE-TX, 2 porte Gigabit combo 1000BASE-T/SFP, in un box a basso profilo installabile su rack, questi switch sono stati progettati per garantire connessioni sicure e flessibili. Semplici da implementare e da gestire, gli switch rappresentano dispositivi per l'accesso dipartimentale, facilmente collegabili in stack e configurabili mediante un qualunque switch dotato di supporto alla tecnologia D-Link Single IP Management tra cui sono inclusi i nuovi core switch L3 Gigabit della famiglia DGS-3300. Il risultato finale è dato da una rete multi livello strutturata, con dorsale e server centralizzati ad alta velocità.
Stacking virtuale capace di razionalizzare i costi
Gli switch della serie DES-3500 formano uno stack dipartimentale che fornisce una velocità di 10/100Mbps ed è dotato di flessibili connessioni uplink Gigabit. Il traffico che attraversa le unità configurate in stack sfrutta le veloci interfacce full-duplex Gigabit e i comuni cavi di rete RJ45, eliminando la necessità di installare costosi e ingombranti cavi per il collegamento degli stack. L'eliminazione dei cavi di stacking e la mancanza di limitazioni in termini di distanza e metodi fisici di stacking consentono la creazione di stack che includono unità distribuite in un punto qualsiasi della rete ed eliminano la presenza di un unico punto di concentrazione degli errori.
Registrati qui per usufruire della speciale estensione di garanzia che D-Link offre per i prodotti della famiglia xStack, gli switch Gigabit di ultima generazione con supporto 10 Gigabit integrato. I prodotti xStack contano sulla nostra assistenza di prima categoria.
Tecnologia Single IP Management
I dispositivi della serie DES-3500 semplificano e velocizzano i processi di gestione, consentendo la configurazione, il monitoraggio e la manutenzione di switch multipli, mediante un unico indirizzo IP, a partire da una qualunque workstation dotata di browser. Lo stack viene gestito come un unico oggetto e tutte le unità incluse sono identificate da un unico indirizzo IP. Mediante il web manager incorporato, è possibile sfruttare una visualizzazione ad albero che fornisce informazioni chiare su tutte le unità dello stack e sulla topologia della rete, visualizzando l'ubicazione di tutte le unità e le informazioni relative ai collegamenti. Gli strumenti di gestione basati sul web, semplici e potenti, eliminano l'esigenza di installare costosi software per la gestione SNMP della rete.
Facile espansione fino a un massimo di 32 unità per stack
È possibile aggiungere con semplicità nuove unità partendo da uno stack dipartimentale di tipo access-level, fino ad arrivare a 32 switch per stack. Non è prevista alcuna limitazione relativa al modello. Lo stack virtuale supporta tutti i modelli di switch dotati di supporto alla tecnologia Single
IP Management e, in base alle esigenze di espansione della rete, può includere switch strategici L3, switch basati su chassis o switch di altro genere.
Gamma completa di funzionalità di sicurezza
Gli switch della serie DES-3500 forniscono una gamma completa di funzionalità di sicurezza per il controllo degli accessi e delle connessioni. Sono incluse le funzioni Access Control Lists (ACLs) basate su indirizzo MAC, porte degli switch, indirizzo IP e/o numero di porta TCP/UDP, autenticazione degli utenti 802.1x e controllo degli indirizzi MAC. La serie DES-3500 fornisce inoltre funzionalità di gestione centralizzate per un accesso via TACACS+ e RADIUS. Associate al controllo delle applicazioni di rete, queste funzioni di sicurezza limitano l'accesso esclusivamente agli utenti autorizzati ed eliminano il transito del traffico non autorizzato.
Prestazioni e disponibilità della rete di livello superiore
Per migliorare la sicurezza e le prestazioni della rete, i dispositivi della serie DES-3500 forniscono un supporto VLAN completo che include i protocolli GARP/GVRP, 802.1Q e VLAN asimmetrica. Il controllo dell'ampiezza di banda consente di limitare il traffico per ciascuna porta con l'obiettivo di gestire i volumi di traffico alla periferia della rete. Gli switch supportano opzioni per un'alimentazione ridondante, ottimizzando la continuità dei servizi di rete. Sono incluse inoltre le funzioni 802.3ad Link Aggregation, 802.1d Spanning Tree e 802.1w Rapid Spanning Tree che migliorano l'affidabilità e la disponibilità dello stack virtuale.
Quality of Service (QoS) multi livello
I dispositivi della serie DES-3500 forniscono una robusta gamma di funzionalità QoS/CoS multi livello (L2, L3, L4), garantendo una corretta assegnazione delle priorità ad applicazioni strategiche come i servizi VoIP, ERP, Intranet e servizi di video conferenza. Sono supportate 4 code di priorità per 802.1p/TOS/DiffServ, con classificazioni e definizione di marker basati su indirizzo MAC SA/DA, IP SA/DA e/o numero di porta TCP/UDP.

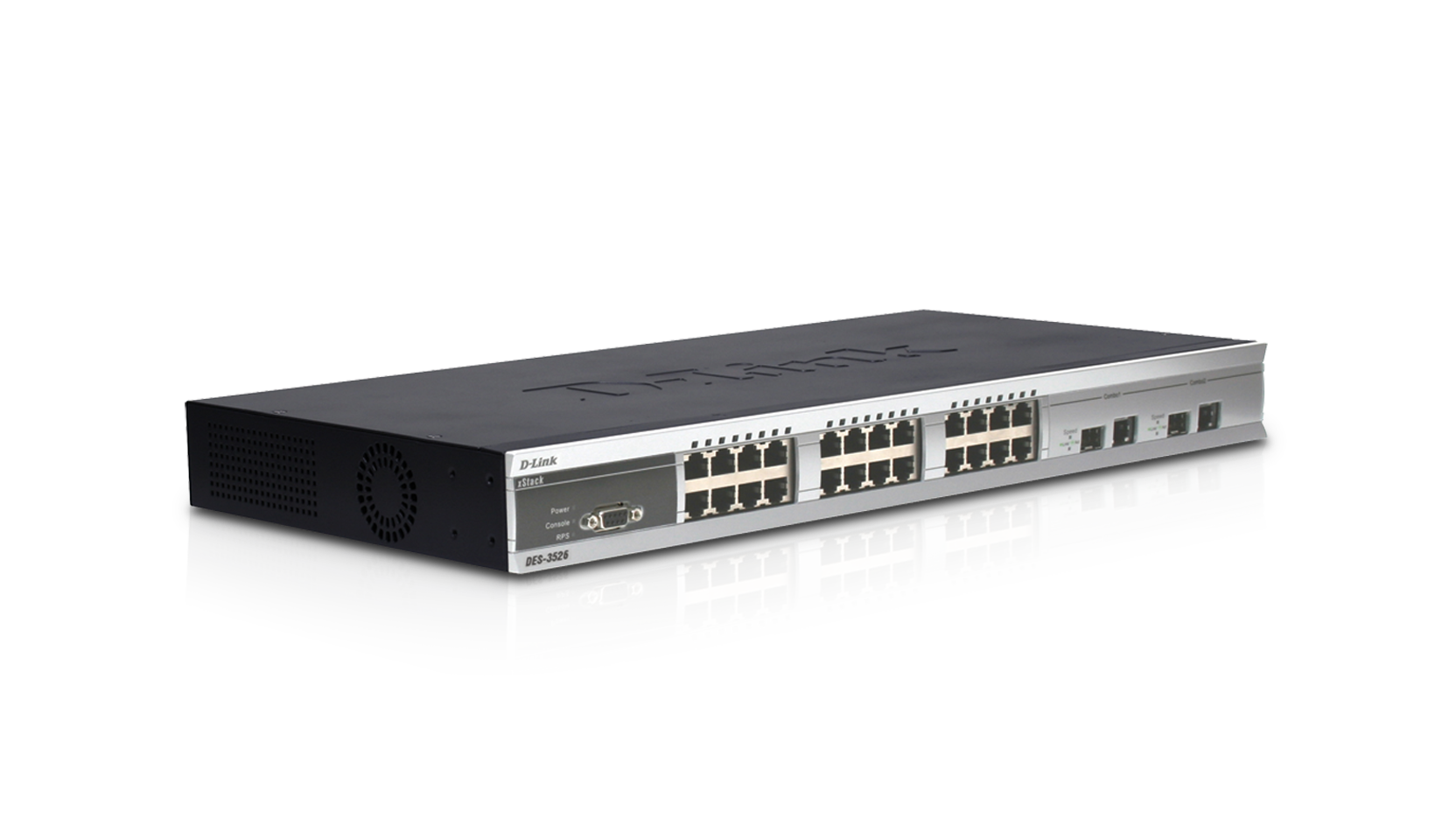

L'aspetto del prodotto reale può differire dall'immagine visualizzata in questa pagina.
Stacking virtuale capace di razionalizzare i costi
Gli switch della serie DES-3500 formano uno stack dipartimentale che fornisce una velocità di 10/100Mbps ed è dotato di flessibili connessioni uplink Gigabit. Il traffico che attraversa le unità configurate in stack sfrutta le veloci interfacce full-duplex Gigabit e i comuni cavi di rete RJ45, eliminando la necessità di installare costosi e ingombranti cavi per il collegamento degli stack. L'eliminazione dei cavi di stacking e la mancanza di limitazioni in termini di distanza e metodi fisici di stacking consentono la creazione di stack che includono unità distribuite in un punto qualsiasi della rete ed eliminano la presenza di un unico punto di concentrazione degli errori.
Registrati qui per usufruire della speciale estensione di garanzia che D-Link offre per i prodotti della famiglia xStack, gli switch Gigabit di ultima generazione con supporto 10 Gigabit integrato. I prodotti xStack contano sulla nostra assistenza di prima categoria.
Tecnologia Single IP Management
I dispositivi della serie DES-3500 semplificano e velocizzano i processi di gestione, consentendo la configurazione, il monitoraggio e la manutenzione di switch multipli, mediante un unico indirizzo IP, a partire da una qualunque workstation dotata di browser. Lo stack viene gestito come un unico oggetto e tutte le unità incluse sono identificate da un unico indirizzo IP. Mediante il web manager incorporato, è possibile sfruttare una visualizzazione ad albero che fornisce informazioni chiare su tutte le unità dello stack e sulla topologia della rete, visualizzando l'ubicazione di tutte le unità e le informazioni relative ai collegamenti. Gli strumenti di gestione basati sul web, semplici e potenti, eliminano l'esigenza di installare costosi software per la gestione SNMP della rete.
Facile espansione fino a un massimo di 32 unità per stack
È possibile aggiungere con semplicità nuove unità partendo da uno stack dipartimentale di tipo access-level, fino ad arrivare a 32 switch per stack. Non è prevista alcuna limitazione relativa al modello. Lo stack virtuale supporta tutti i modelli di switch dotati di supporto alla tecnologia Single
IP Management e, in base alle esigenze di espansione della rete, può includere switch strategici L3, switch basati su chassis o switch di altro genere.
Gamma completa di funzionalità di sicurezza
Gli switch della serie DES-3500 forniscono una gamma completa di funzionalità di sicurezza per il controllo degli accessi e delle connessioni. Sono incluse le funzioni Access Control Lists (ACLs) basate su indirizzo MAC, porte degli switch, indirizzo IP e/o numero di porta TCP/UDP, autenticazione degli utenti 802.1x e controllo degli indirizzi MAC. La serie DES-3500 fornisce inoltre funzionalità di gestione centralizzate per un accesso via TACACS+ e RADIUS. Associate al controllo delle applicazioni di rete, queste funzioni di sicurezza limitano l'accesso esclusivamente agli utenti autorizzati ed eliminano il transito del traffico non autorizzato.
Prestazioni e disponibilità della rete di livello superiore
Per migliorare la sicurezza e le prestazioni della rete, i dispositivi della serie DES-3500 forniscono un supporto VLAN completo che include i protocolli GARP/GVRP, 802.1Q e VLAN asimmetrica. Il controllo dell'ampiezza di banda consente di limitare il traffico per ciascuna porta con l'obiettivo di gestire i volumi di traffico alla periferia della rete. Gli switch supportano opzioni per un'alimentazione ridondante, ottimizzando la continuità dei servizi di rete. Sono incluse inoltre le funzioni 802.3ad Link Aggregation, 802.1d Spanning Tree e 802.1w Rapid Spanning Tree che migliorano l'affidabilità e la disponibilità dello stack virtuale.
Quality of Service (QoS) multi livello
I dispositivi della serie DES-3500 forniscono una robusta gamma di funzionalità QoS/CoS multi livello (L2, L3, L4), garantendo una corretta assegnazione delle priorità ad applicazioni strategiche come i servizi VoIP, ERP, Intranet e servizi di video conferenza. Sono supportate 4 code di priorità per 802.1p/TOS/DiffServ, con classificazioni e definizione di marker basati su indirizzo MAC SA/DA, IP SA/DA e/o numero di porta TCP/UDP.
L'aspetto del prodotto reale può differire dall'immagine visualizzata in questa pagina.
Prodotti correlati
![](/it/it/-/media/product-pages/dem/310gt/dem-310gt-left.png?h=100&w=178&la=it-IT&hash=21F14C933A050570B2C44FE423D90EA6)
Transceiver SFP / mini-GBIC 1 porta 1000BASE-LX
DEM-310GT
![](/it/it/-/media/product-pages/dem/311gt/dem311gtg1image-lside.png?h=100&w=178&la=it-IT&hash=5012CF574BBA9385887DF797A5ED3451)
Transceiver SFP / mini-GBIC 1 porta 1000BASE-SX
DEM-311GT
Specifiche tecniche
Funzionalità strategiche
HARDWARE
Numero di porte
Standard delle porte /Funzioni supportate
Supporto SFP
SOFTWARE
VLAN
Code di priorità (CoS)
Classificazione del traffico (CoS)
Sicurezza degli accessi
Access Control List
Protocollo Spanning Tree
IP Multicast
Prot Trunking
Funzioni di ottimizzazione delle prestazioni
Prestazioni
Velocità inoltro pacchetti
Metodo di trasmissione
Tabella indirizzi MAC
Apprendimento indirizzi MAC
Memoria buffer pacchetti
Configurazione e gestione
MIB
Gruppi RMON
Auto identificazione numero IP
Aggiornamento firmware
Porta console
Caratteristiche fisiche e ambientali
LED diagnostici
Per dispositivo:
Alimentazione
Supporto alimentazione ridondante
Consumi elettrici
Ventilazione
Dimensioni
Peso
Temperatura operativa
Temperatura di conservazione
Umidità
Emissioni (EMI)
Sicurezza
- Possibilità di scegliere tra 24 e 48 porte 10/100BASE-TX per switch
- 2 porte uplink Gigabit combo 1000BASE-T/SFP per switch
- Stack virtuali con un massimo di 32 unità per stack
- Fino a 13.6Gbps di backplane
- Soluzione completa per la gestione degli accessi alla rete
- Quality of Service multi livello (L2, L3, L4)
- Funzione ACL (Advanced Access Control Lists), autenticazione avanzata TACACS+ e
- Port Trunking 802.3ad LACP Link Aggregation
- IGMP snooping per applicazioni multimediali
- Gestione basata su linea comandi, Web e SNMP, monitoraggio RMON
- Alimentazione ridondante opzionale
HARDWARE
Numero di porte
- DES-3526: 24 porte 10/100BASE-TX, 2 porte combo 1000BASE-T/SFP
- DES-3550: 48 porte 10/100BASE-TX, 2 porte combo 1000BASE-T/SFP
Standard delle porte /Funzioni supportate
- IEEE 802.3 10BASE-T/802.3u 100BASE-TX
- IEEE 802.3ab 1000BASE-T/802.3z 1000BASE-SX/LX
- Negoziazione automatica ANSI/IEEE 802.3 NWay
- Controllo di flusso IEEE 802.3x
- Auto MDI/MDIX
Supporto SFP
- IEEE 802.3z 1000BASE-LX (transceiver DEM-310GT)
- IEEE 802.3z 1000BASE-SX (transceiver DEM-311GT)
- IEEE 802.3z 1000BASE-LH (transceiver DEM-314GT)
- IEEE 802.3z 1000BASE-ZX (transceiver DEM-315GT)
SOFTWARE
VLAN
- IEEE 802.1Q Tagged VLAN
- VLAN basate sulle porte
- GARP/GVRP
- Numero massimo di VLAN per dispositivo: 255 VLAN statiche
Code di priorità (CoS)
- Standard: IEEE 802.1p
- Numero di code: 4
Classificazione del traffico (CoS)
- Basata su tipi di applicazioni definite dagli utenti:
- TOS
- Diffserv (DSCP)
- Port-based
- Indirizzo MAC
- Indirizzo IP
- Numero di porta TCP/UDP
Sicurezza degli accessi
- Controllo accessi 802.1x basato sulla porta
- Controllo accessi 802.1x basato sull'indirizzo MAC
- Sicurezza della porta
- SSH v.1, v.2
- SSL
Access Control List
- Funzione ACL multi livello basata su:
- Numero porta
- TOS
- Diffserv (DSCP)
- Indirizzo MAC
- Indirizzo IP
- Tipo protocollo pacchetti
- Numero porta TCP/UDP (tipi di applicazioni definibili dagli utenti)
- Carico TCP/UDP (contenuto pacchetti definibile dall'utente)
- Definizione ACL per porta
Protocollo Spanning Tree
- 802.1D Spanning Tree compatibile
- 802.1w Rapid Spanning Tree
- 802.1s Multiple Spanning Tree
IP Multicast
- IGMP Snooping
- IGMP v.3 *
- * Funzione disponibile con aggiornamenti firmware futuri
Prot Trunking
- Numero massimo di porte per trunk: 8
- Numero massimo di trunks per dispositivo: 6 (DES-3526), 6 (DES-3550)
- Modalità operativa: condivisione dei carichi (load sharing)
- Modalità statiche e dinamiche della funzione Link Aggregation (LACP), 802.3ad compatibile
Funzioni di ottimizzazione delle prestazioni
- Segmentazione del traffico
- Controllo dell'ampiezza di banda
Prestazioni
- Switch Fabric
- DES-3526: 8.8Gbps
- DES-3550: 13.6Gbps
Velocità inoltro pacchetti
- DES-3526: 6.6Mpps
- DES-3550: 10.1Mpps
Metodo di trasmissione
- Store-and-forward
Tabella indirizzi MAC
- DES-3526: 8K voci per dispositivo
- DES-3550: 8K voci per dispositivo
Apprendimento indirizzi MAC
- Voci dinamiche: aggiornamento automatico
- Voci statiche: definite dall'utente
Memoria buffer pacchetti
- DES-3526: 16Mbyte per dispositivo
- DES-3550: 64Mbyte per dispositivo
Configurazione e gestione
- Supporto di gestione
- Single IP Management v.1
- SNMP v.1, v.2c, v.3
- Gestione basata sul Web
- Monitoraggio del traffico mediante interfaccia grafica basata sul Web
- Navigazione degli indirizzi MAC basata sul Web
- CLI (interfaccia linea comandi)
- Monitoraggio RMON
- Server Telnet (fino a 8 sessioni)
- Autenticazione TACACS+ per l'accesso allo switch in modalità admin
- Autenticazione RADIUS per l'accesso allo switch in modalità admin
- SYSLOG
- Relay DHCP/Bootp
- Relay DNS
- Dual Images
- Funzione Back-Door
- Monitoraggio del traffico mediante interfaccia grafica basata sul Web
- Navigazione degli indirizzi MAC basata sul Web
- Descrizione porta
- Monitoraggio utilizzo della CPU
MIB
- MIB-II (RFC 1213)
- Bridge MIB (RFC 1493)
- RMON MIB (RFC 1757)
- 802.1p Priority Queues (RFC 2674)
- 802.1Q VLAN MIB (RFC 2674)
- IGMP MIB (RFC 2833)
- IF MIB (RFC 2233)
- Ethernet-like MIB (RFC 1643)
- D-Link enterprise MIB
Gruppi RMON
- 1, 2, 3, 9 (allarmi, statistiche, storico, eventi)
Auto identificazione numero IP
- Mediante client DHCP, client Bootp
Aggiornamento firmware
- TFTP
Porta console
- DB-9 RS-232 DCE
Caratteristiche fisiche e ambientali
LED diagnostici
Per dispositivo:
- Power
- Console
- RPS
- Per porta:
- 10/100Mbps
- GE
Alimentazione
- 100 ' 120 VAC, 200 ' 250 VAC, 50 ' 60 Hz
- Alimentatore interno universale
Supporto alimentazione ridondante
- Connettore per alimentatore ridondante esterno
Consumi elettrici
- DES-3526: 23 watt (max.)
- DES-3550: 40 watt (max.)
Ventilazione
- DES-3526: 1 ventola CC 40mm x 40mm
- DES-3550: 2 ventole CC 40mm x 40mm
Dimensioni
- DES-3526: 441 x 207 x 44 mm (per dispositivo)
- DES-3526: 441 x 309 x 44 mm (per dispositivo)
- Profondità per installazione su rack standard da 19 pollici, altezza 1U
Peso
- DES-3526: 2,56 kg (per dispositivo)
- DES-3550: 4,4 kg (per dispositivo)
Temperatura operativa
- 0° ' 40° C
Temperatura di conservazione
- 40° ' 70° C
Umidità
- 5% - 95% in assenza di condensa
Emissioni (EMI)
- FCC Classe A
- CE Classe A
- C-Tick
Sicurezza
- CSA International
Supporto
This product was phased out on: 05/12/2012
Data più recente dell'intervento di assistenza: 04/12/2017
