ESCENARIO:

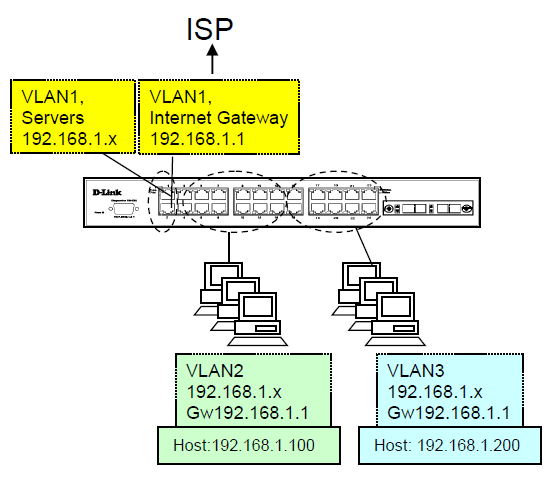

Segmentación en dos Vlans con acceso a zona común (vlan1 zona gateway y servidores).

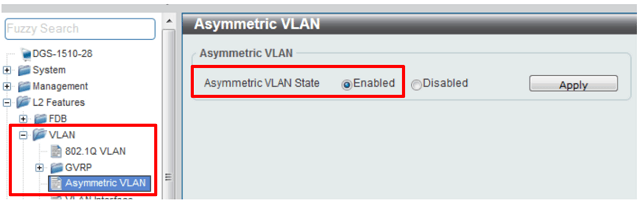

Paso 1 – Configuración de la Vlan Asimetrica (Asymmetric VLAN) en el switch.

L2 Features > Asymmetric VLAN
Enable asymmetric VLAN

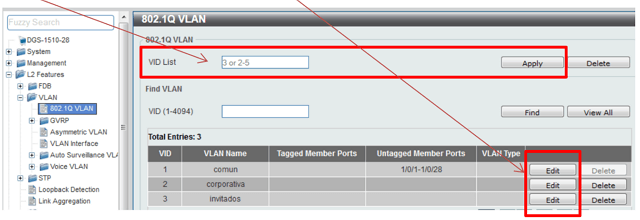

Paso 2 – Creación de VLANs.

Definir las VLANs:

L2 Features > VLAN > 802.1Q VLAN
Añadir los VLAN id y editar su nombre.



Paso 3 – En cada puerto editar las propiedades de las Vlans.

L2 Features > VLAN > VLAN Interface

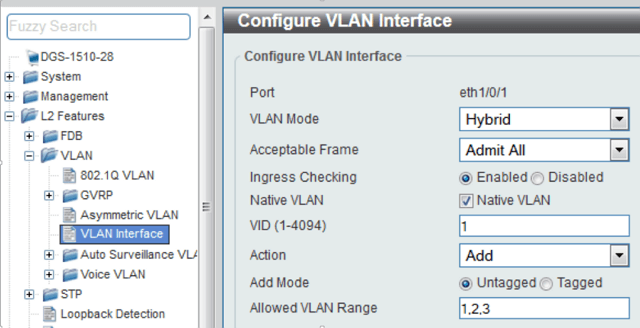

• Paso 3.1 – PUERTOS PARA EQUIPOS COMUNES: ROUTER, IMPRESORAS, ETC.

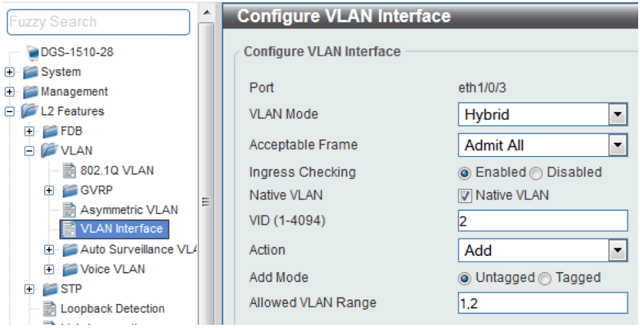

• Paso 3.2 – PUERTOS PARA VLAN2 (CORPORATIVA).

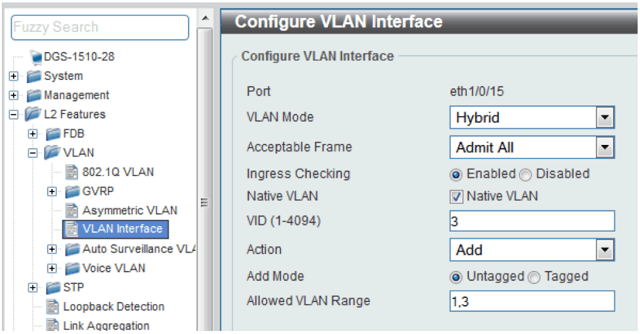

• Paso 3.3 – PUERTOS PARA VLAN3 (INVITADOS).
