Escenario configuración VLAN en DGS-1510 por GUI y CLI

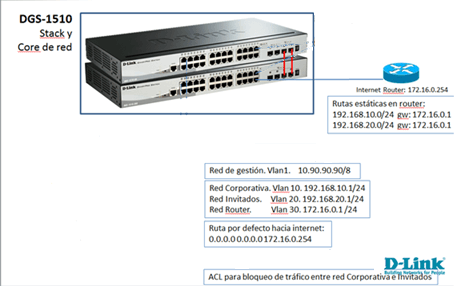

Escenario:
• Configuración VLANs

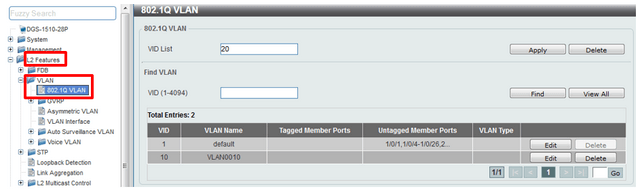

Paso 1 – Crear la vlan.
Añadir la vlan id y picar en Apply. (L2 Features/VLAN/802.1Q VLAN)
Comandos CLI:
vlan 10
![D-Link](/es/es/-/media/faqs/es/dgs/dgs_1510/dgs_1510_escenario_configuracion_vlan2.png)

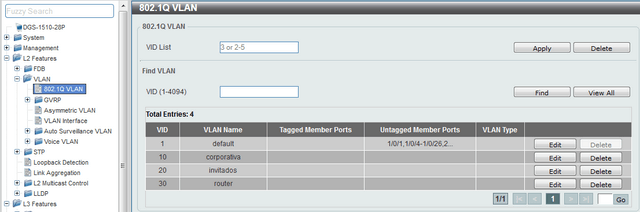

Paso 2 - Editar el nombre
VLAN Name: corporativa
Picar en Edit y modifique el nombre de la VLAN en la columna VLAN Name, una vez modificado el nombre pique al final de la linea en Apply.
Comandos CLI:
vlan 10
name corporativa
Comandos CLI:
vlan 20
name invitados
exit
vlan 30
name router
exit
Paso 3 – Configuración de Puertos
Disponemos de 3 tipos de puertos. (L2 Features/VLAN/VLAN Interface)
• Hybrid
• Access
• Trunk

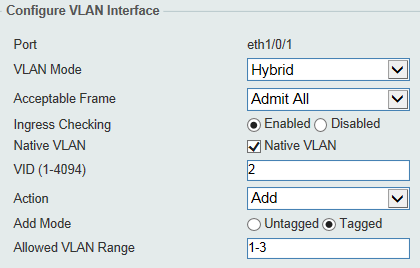

Ejemplo de un puerto en modo Híbrido:
-Una vlan untagged (Nativa)
-Múltiples vlan tagged
(VID 2 untagged, ID 1 y 3 Tagged)
Comandos CLI:
configure terminal
interface ethernet 1/0/1
switchport hybrid native vlan 2
switchport hybrid allowed vlan tagged 1-3
end

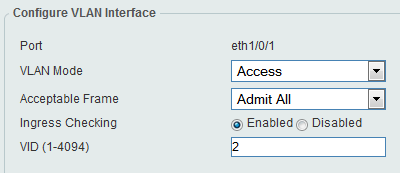

Ejemplo: Vlan2 en modo Access (untagged )
Comandos CLI:
interface ethernet 1/0/1
switchport mode access
switchport access vlan 2
acceptable-frame admit-all
end

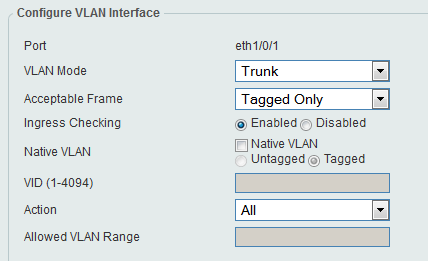

Ejemplo: puerto trunk puro.
Sólo deja pasar vlans tagged
Comandos CLI:
configure terminal
interface ethernet 1/0/1
switchport mode trunk
switchport trunk native vlan tag
acceptable-frame tagged-only
end
Paso 3.1- VLAN Corporativa.
En puertos 5 a 16 de cada unidad, donde se conectarán usuarios usar modo Access.
Comandos CLI:
configure terminal
interface range ethernet 1/0/5-1/0/16
switchport mode access
switchport access vlan 10
acceptable-frame admit-all
end
configure terminal
interface range ethernet 2/0/5-2/0/16
switchport mode access
switchport access vlan 10
acceptable-frame admit-all
end

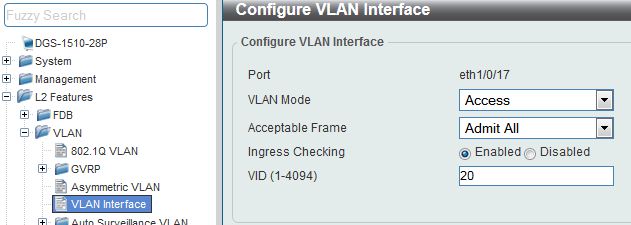

Paso 3.2- VLAN de invitados.
En puertos 17 a 22 de cada unidad, donde se conectarán invitados usar modo Access.
Comandos CLI:
configure terminal
interface range ethernet 1/0/17-1/0/22
switchport mode access
switchport access vlan 20
acceptable-frame admit-all
end
configure terminal
interface range ethernet 2/0/17-2/0/22
switchport mode access
switchport access vlan 20
acceptable-frame admit-all
end

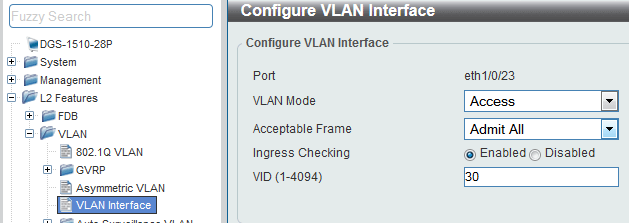

Paso 3.3- VLAN para router.
En el puerto 24, donde se conectará el router.
Comandos CLI:
configure terminal
interface range ethernet 1/0/23-1/0/24
switchport mode access
switchport access vlan 30
acceptable-frame admit-all
end
configure terminal
interface range ethernet 2/0/23-2/0/24
switchport mode access
switchport access vlan 30
acceptable-frame admit-all
end

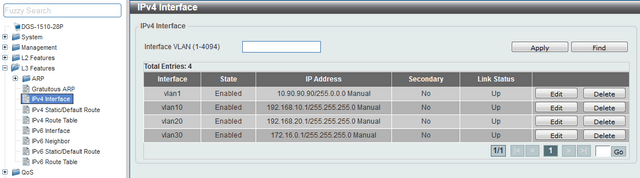

Paso 4 – Configuración de interfaces IP para cada VLAN.(L3 Features/IPv4 Interface)

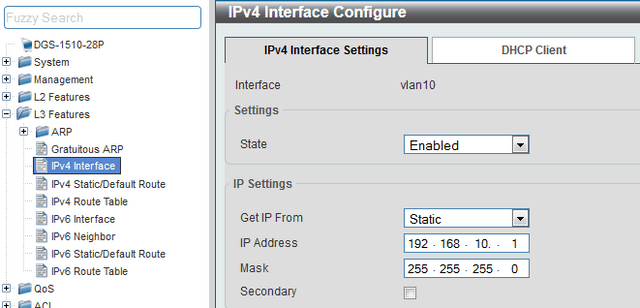

Ingrese en Interfaz IPv4, indique el ID correspondiente a la Vlan en el recuadro “Interface VLAN” y pique en Apply, luego pique en Edit para configurar la IP de la interfaz y pique en Apply para confirmar la configuración.
Comandos CLI:
interface vlan 10
ip address 192.168.10.1 255.255.255.0
exit
Comandos CLI:
interface vlan 20
ip address 192.168.20.1 255.255.255.0
exit
![D-Link](/es/es/-/media/faqs/es/dgs/dgs_1510/dgs_1510_escenario_configuracion_vlan12.png)
Comandos CLI:
interface vlan 30
ip address 172.16.0.1 255.255.255.0
exit
![D-Link](/es/es/-/media/faqs/es/dgs/dgs_1510/dgs_1510_escenario_configuracion_vlan13.png)
![DGS_1510_Escenario_configuracion_VLAN](/es/es/-/media/faqs/es/dgs/dgs_1510/dgs_1510_escenario_configuracion_vlan14.png)

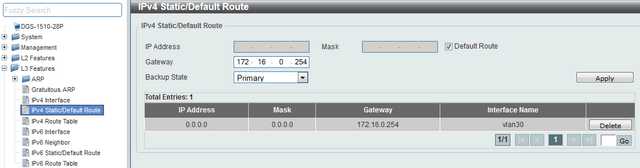

Paso 5 – Crear una ruta estatica.
Crearemos una ruta por defecto hacia el router que da la conexión a Internet por medio de la VLAN30.
Comandos CLI:
configure terminal
ip route 0.0.0.0 0.0.0.0 172.16.0.254 primary
end
Paso 6 – Crear ACLs para bloquear el acceso de la red de invitados a la red corporativa.

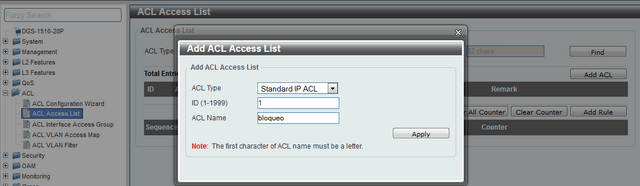

Ingrese en la opción ACL/ACL Access List, en ACL Type seleccione la opción ALL y pique en Add ACL para para crear una ACL de tipo Standard IP (básica)y así negar el acceso de la red 192.168.20.0/24 a 192.168.10.0/24
Recuerde que las reglas se ejecutan secuencialmente.
Comandos CLI:
ip access-list bloqueo 1
![D-Link](/es/es/-/media/faqs/es/dgs/dgs_1510/dgs_1510_escenario_configuracion_vlan16.png)

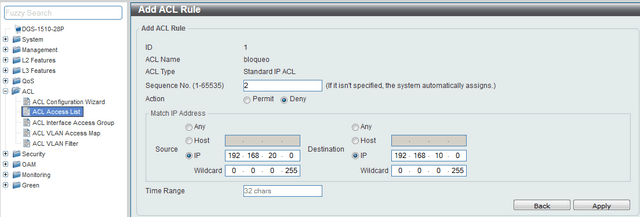

una vez creada la regla cerrar la ventana (Add ACL Access List)para editar la regla creada, pique en Edit, dentro de la access list añadir las dos reglas necesarias picando en Add Rule.
Comandos CLI:
interface range ethernet 1/0/5-1/0/16
ip access-group bloqueo in
exit
Agregar la regla inversa.
Comandos CLI:
ip access-list bloqueo 1
1 deny 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.255
2 deny 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255
exit

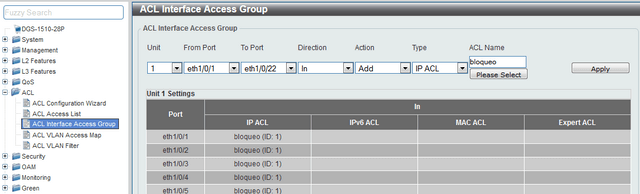

Paso 7 – Asignar las ACLs a los puertos implicados.
Ingrese en ACL/ACL Interface Access Group y asocie el nombre de la ACL creada al puerto que corresponda.
Comandos CLI:
interface range ethernet 1/0/5-1/0/16
ip access-group bloqueo in
exit
