Comment configurer l'optimisation de la bande passante avec CWM-100

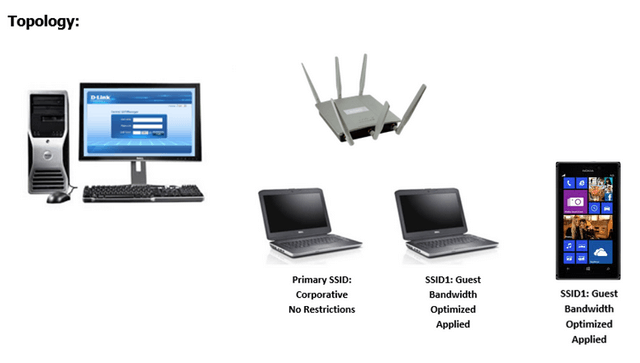

Scenario:
2x SSIDs (Corporative et Guest)
Logiciel et matériel utilisé :
CWM-100 - Central WifiManager
DAP-2695 HW:A1
Module AP pour DAP-2695A1
Système d'exploitation et navigateurs compatibles :
Windows 7, Windows Server 2008R2 et Windows Server 2012 R2
IE11, Firefox et Sarfari
Ce document étant publié sur notre site, il est également recommandé au moment où vous le consulterez de vérifier si de nouvelles versions logicielles et firmwares ont être publié sur notre site.
Téléchargez le dans un dossier (par exemple CWM-100). Une fois que le ci-dessus a été téléchargé à votre PC ou périphérique de stockage USB, puis procéder aux étapes suivantes:

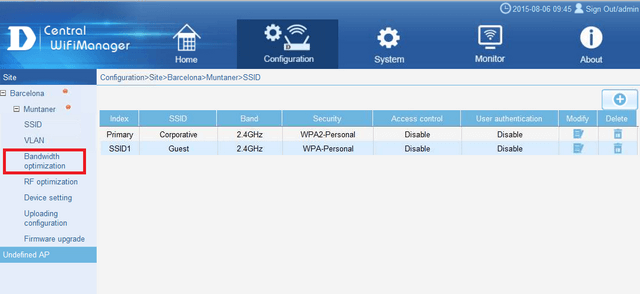

Etape 1 – Connectez-vous à CWM-100 et allez dans “Bandwidth optimization” Configuration > Site > Network > Bandwidth optimization

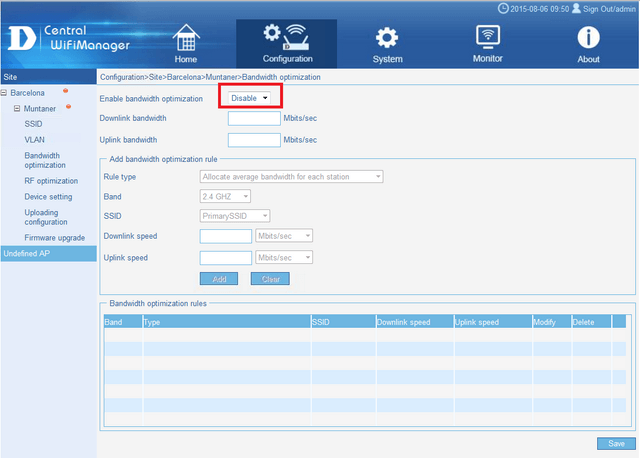

Cliquez sur Enable dans le menu déroulant de Enable bandwidth optimization puis cliquez sur Save”

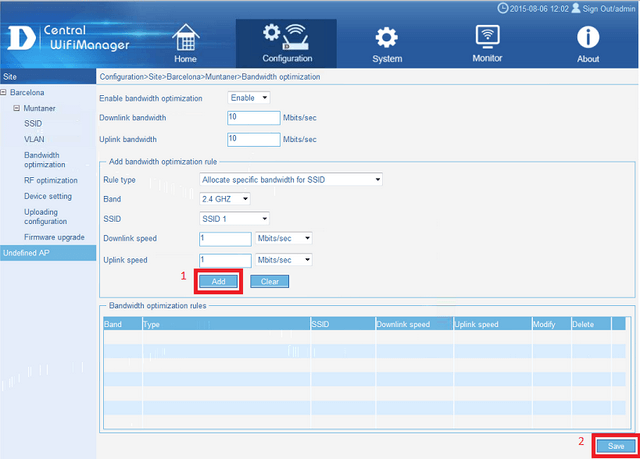

Etape 2 – Dans notre exemple, nous allons restreindre la bande passante à 1Mbits/sec en utilisant l'option Allocated specific bandwidth for SSID, uniquement pour le SSID1 et uniquement sur la bande de fréquence 2.4 GHz.
Rule type : (Options disponibles):
Band : (Options disponibles): - Cette option dépend du type de fréquence supportée par votre point d'accès.
Downlink and Upload Speed: (Options disponibles):
Cliquez sur Add puis sur Save.

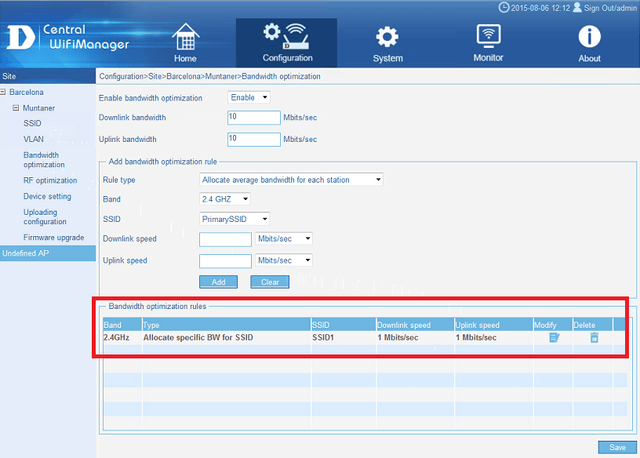

L'écran suivant doit s'afficher comme indiqué ci-dessous.
Etape 3 – Chargez la configuration sur vos points d'accès afin d'appliquer cette règle :

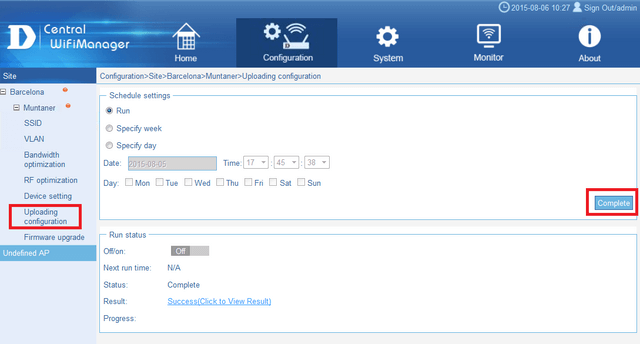

Configuration > Site > Network > Upload configuration
Cliquez sur Upload configuration puis Complete.

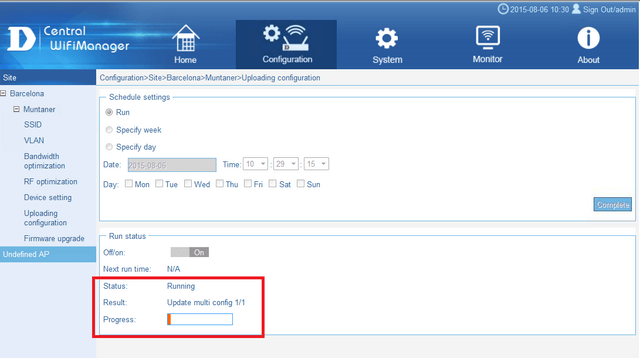

Le processus doit indiquer Rebooting.

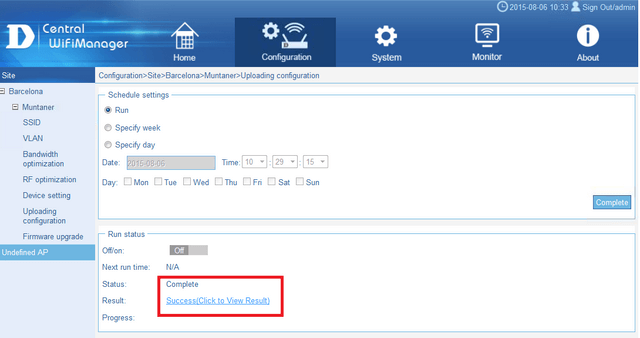

Une fois terminé, vous devriez obtenir le résultat suivant :
Si vous n'obtenez pas le messare Success mais un message Fail, vous devez alors vérifier les points suivants :
1) Connexions réseau
2) VLANs convenablement configurés (si existant)
3) Les modules adaptés sont installés

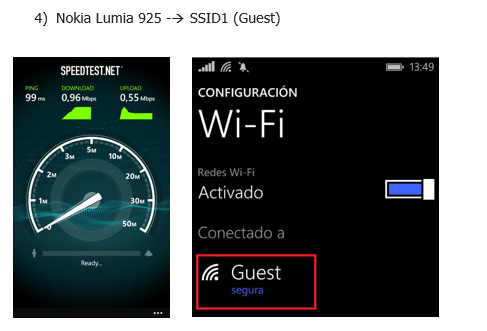

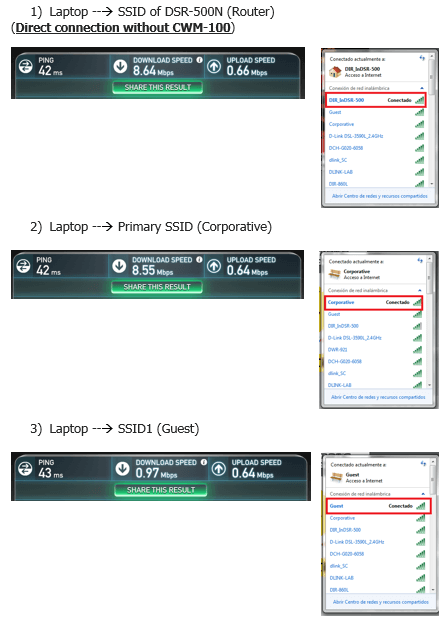

Etape 4 – Pour vous donner une idée des résultats et illustrer la différence, nous mettons à votre disposition les résultats suivants :
