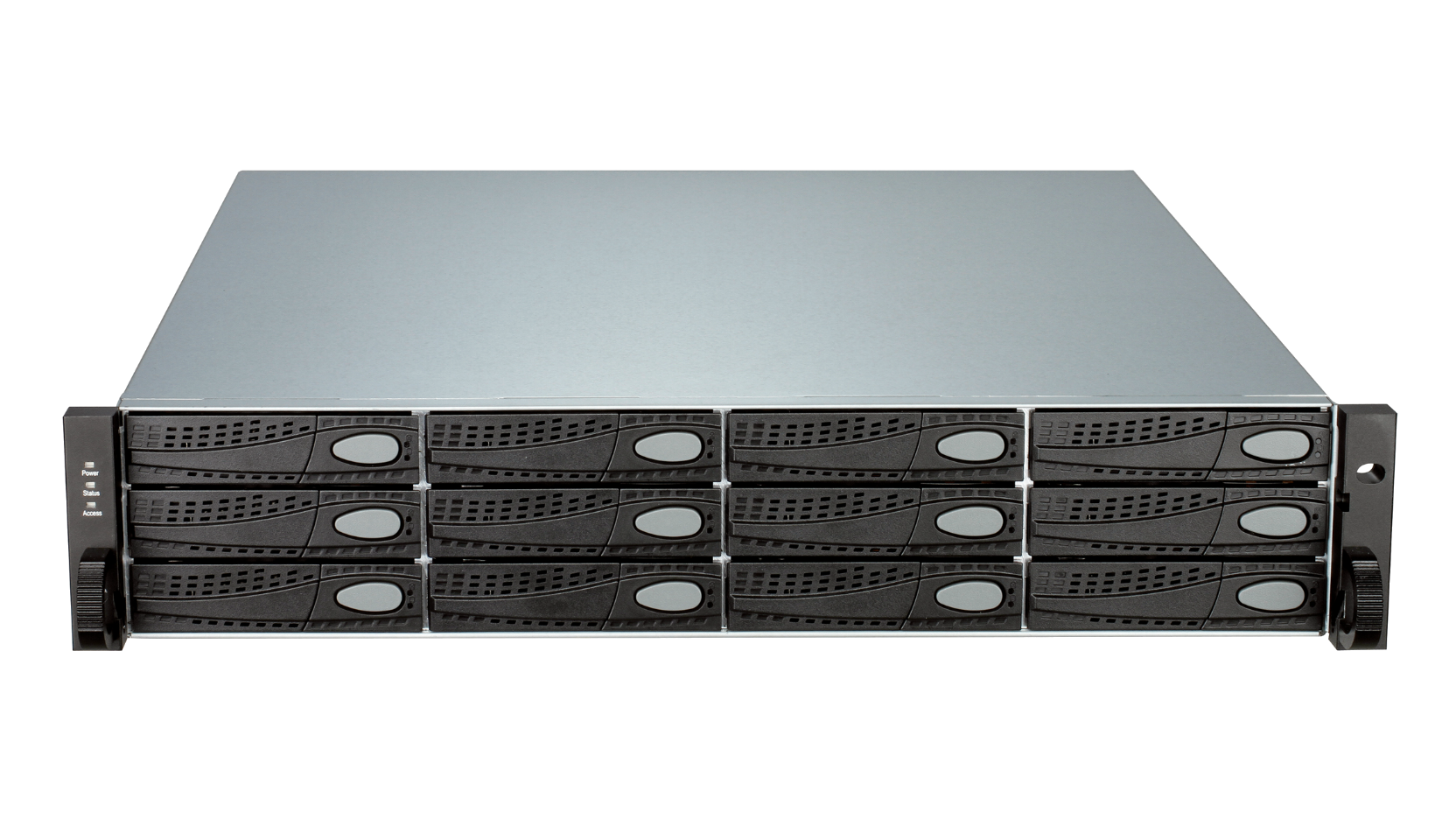

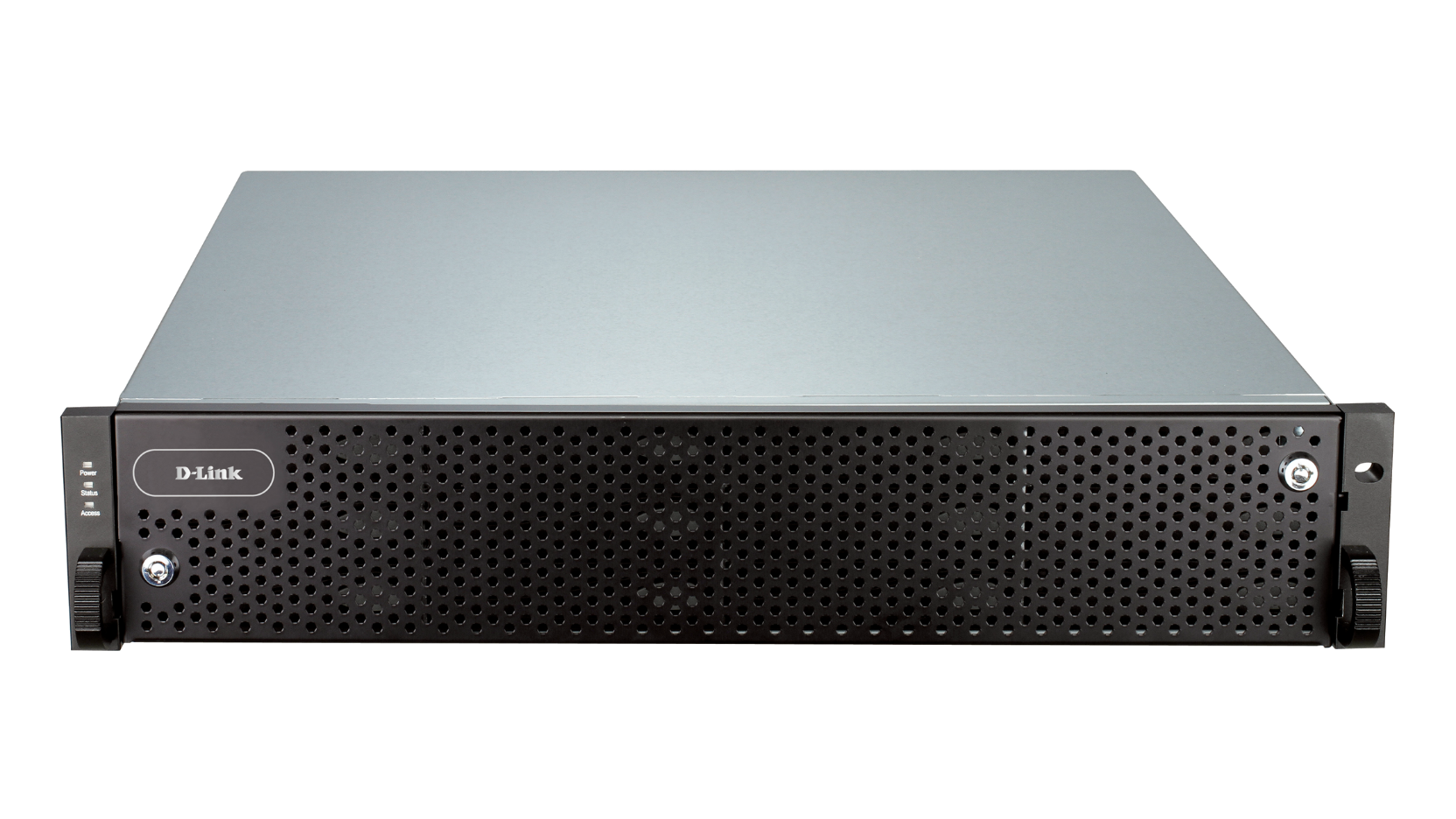

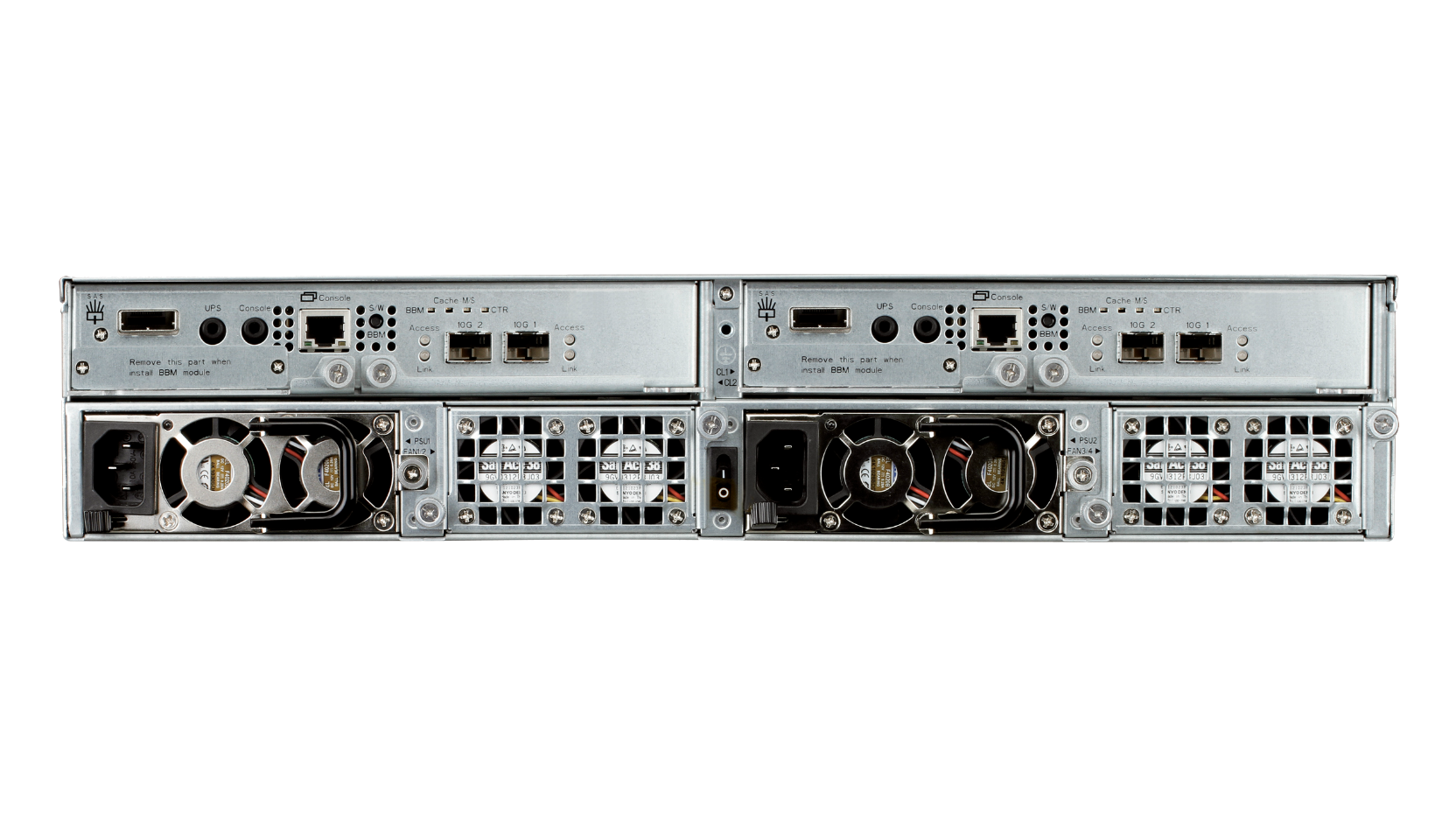

12-Bay 2U Rackmount iSCSI SAN Array with Dual Controller

DSN-6420

  • Statut produit (Revision A): End of Life

De format 2U en rack, le boîtier SAN iSCSI DSN-6420 de D-Link est une solution de stockage réseau de centre de données totalement redondante. Il offre une capacité brute de 48 To lorsqu'il est équipé de disques durs de 4 To (des disques durs de plus grande capacité pourront être utilisés quand ils apparaîtront sur le marché) et une capacité totale de 240 To lorsqu'il est associé à un boîtier d'extension DSN-6020. Le boîtier DSN-6420 propose une interface de connexion hôte 10 Gigabit Ethernet qui peut traiter plus de 200 000 entrées-sorties par seconde. Il intègre une architecture de stockage xStack et prend en charge les services pour les applications exigeant un haut débit, une forte évolutivité et des possibilités de stockage flexibles. Vous pouvez utiliser le boîtier DSN-6000 comme stockage principal pour compléter une infrastructure existante ou comme stockage secondaire pour accélérer les temps de sauvegarde et de reprise. Grâce à son interface de gestion particulièrement intuitive, le boîtier peut s'intégrer en toute transparence dans des environnements de serveurs physiques et virtuels.

Haute disponibilité

Le boîtier DSN-6000 peut délivrer des capacités de reprise et de redondance avancées pour les scénarios les plus critiques (partages de machines virtuelles, hébergement de bases de données, traitement transactionnel en ligne, applications de courrier électronique, consolidation du stockage et autres besoins de stockage principal). Il abrite des composants totalement redondants pour l'ensemble des fonctions majeures, notamment les contrôleurs RAID, les blocs d'alimentation, les modules ventilateur, les modules de sauvegarde sur batterie ou encore les ports d'extension JBOD SAS. La conception remplaçable à chaud du boîtier DSN-6000 permet l'exécution de services sans interruption. En outre, le boîtier incorpore des fonctionnalités haute disponibilité avancées telles que le support RAID 6 et RAID 60, une fonction d'instantané inscriptible, le support Microsoft Windows™ VSS ainsi que la restauration des configurations de volume. Ces fonctionnalités élaborées permettent de diminuer voire d'éliminer les temps d'arrêt système. Contrairement aux autres marques, le boîtier DSN-6000 de D-Link est capable de mettre à jour le firmware sans mettre le système hors ligne. L'image du firmware et la gestion des volumes sont parfaitement protégées par les contrôleurs RAID de secours. Si un contrôleur tombe en panne ou perd la connexion, l'autre contrôleur RAID prend immédiatement le relais. De cette façon, les volumes et les services sont transférés de manière simultanée et transparente.

Applications

Grâce aux opérations d'entrée-sortie par seconde optimisées et au très haut débit du boîtier DSN-6000 de D-Link, vous exécutez des services en ligne critiques (stockage sur le cloud, SQL, échange, stockage de données de surveillance). En outre, l'interface iSCSI en fait le boîtier idéal pour les environnements de virtualisation tels que VMWare, Hyper-V et Citrix. Les administrateurs système peuvent installer jusqu'à 32 systèmes d'exploitation sur le système iSCSI via la fonctionnalité de démarrage à partir du SAN. Grâce à cette fonctionnalité, les fonctions de protection avancées de données D-Link gèrent et protègent facilement les différents systèmes d'exploitation/serveurs pour éviter les temps d'arrêt dus aux points de défaillance uniques.

Options d'extension

Vous pouvez augmenter la capacité des boîtiers de stockage DSN-6000 à l'aide du boîtier d'extension DSN-6020 qui peut accueillir jusqu'à 12 disques durs SAS et SATA. Il est ainsi possible d'installer jusqu'à quatre boîtiers DSN-6020 dans un même boîtier de stockage pour porter la capacité globale au-delà de 180 To (et même plus lorsque des disques durs de plus grande capacité apparaîtront sur le marché).

Economies d'énergie

Le boîtier DSN-6000 est équipé de fonctionnalités D-Link Green qui favorisent les économies d'énergie. Dans un réseau SAN, un disque dur peut consommer énormément de courant. Si elle est correctement configurée, la consommation des disques durs peut être réduite au minimum au moyen de la fonction de ralentissement automatique de la vitesse de rotation des disques durs. Le boîtier DSN-6000 optimise également le mécanisme de refroidissement en surveillant constamment les températures de fonctionnement. Les modules ventilateur ne se mettent en route que lorsque cela est nécessaire. Tous certifiés 80 PLUS, les blocs d'alimentation délivrent un taux de conversion de puissance plus favorable. A eux tous, ces dispositifs d'économies d'énergie permettent de diminuer la consommation d'énergie de manière significative tout en prolongeant la durée de vie de vos équipements.

Type
Storage Area Network
Forme de boîtier
Rackable 2U
CPU
Intel IOP342
SDRAM
8 GB
Number of drive bays
12
Number of drive bays with expansion closure
60
Interface des disques
SAS
SATA I/II
Format des disques
3.5/2.5"
Capacité de stockage maximale
48 TB
Capacité de stockage maximale (avec boîtier de stockage)
240 TB
Network interface
4 X 10 GbE SFP+
IOPS
200000
Debit maximum (MB/s)
1300
Link aggregation group (LAG) supporté
Supported
Connexion multiple par session MC/S
Supported
iSCSI/TCP/IP full hardware offload
Supported
CHAP
Supported
Noeux multiples supportés
Supported
Nombre de noeuds maximum
32
Nombre de sessions maximum
256
802.1 q VLAN
Supported
Configuration disque multiple
JBOD
N_way mirror
RAID 0/1/0+1/3/5/6/10/30/50/60
Contrôleur RAID Dual active
Supported
Volume virtuel (maximum)
1024
Capacité d'extension en ligne
Supported
Disponibilité volume RAID instantané
Supported
Migration volume en ligne
Supported
Reconstruction auto-volume
Supported
Disk/RAID roaming
Supported
Built-in snapshot
Supported
Replication
Supported
Windows VSS
Supported
Windows MPIO
Supported
SSL
Supported
Interface Web via navigateur
Supported
Certifié Windows Hyper-V
Supported
Certifié Citrix
Supported
VMWare
Supported
SNMP
Supported
Contrôle des ressources
Supported
Ce produits est en fin de vie depuis le : 05/07/2015
Dernière date de support technique 04/07/2018
