Carte Gigabit PCI-Express x4 1000Base-SX (LC)

DGE-550SX

  • Statut produit (Revision A): End of Life
  • nterface PCI-E 1.0
  • Norme 1000Base-SX 802.3az
  • Fibre multimode jusqu'à 550 m (connecteur de type LC)
  • Prise en charge VLAN 802.1Q
  • Prise en charge des files d'attente prioritaires 802.1p

L'adaptateur PCI Express x4 Gigabit pour fibre optique DGE-560SX est une carte réseau hautes performances grâce à laquelle les entreprises peuvent tirer parti des emplacements PCI-E (PCI Express) de leurs serveurs dans le but d'améliorer les performances de la connectivité optique sur leur réseau. L'architecture PCI-E garantit une bande passante d'entrée/de sortie (E/S) dédiée pour l'adaptateur, ce qui assure une connectivité Gigabit Ethernet hautes performances sans partage de bus sur les réseaux à fibres optiques.

Interface PCI Express

L'adaptateur DGE-560SX prend en charge des débits de transfert de 2 Gbps entre la carte et l'hôte du serveur. Il fournit une robustesse, une fiabilité et des performances inégalées. C'est la solution de connectivité E/S optimale pour un vaste éventail de réseaux SAN (Storage Area Network) reliant des serveurs à de grands espaces de stockage. En tant que successeur des interfaces PCI et PCI-X, le bus série PCI Express résout un grand nombre des problèmes d'efficacité inhérents aux architectures parallèles PCI et PCI-X. Doté de moins de broches et avec des exigences inférieures au niveau de la consommation, l'adaptateur DGE-560SX réduit également les exigences d'alimentation du système. Rétrocompatible avec les adresses PCI et PCI-X, la technologie PCI Express permet de continuer à utiliser tous les systèmes d'exploitation et toutes les applications existant déjà.

Connexion par fibre optique

Avec un câble en fibre optique, vous pouvez obtenir une connexion jusqu'à 550 m de distance et un débit de transmission réseau de 2 000 Mbps (mode bidirectionnel simultané).  L'adaptateur allège la surcharge du système d'exploitation hôte : en fournissant une vérification intégrée de l'en-tête IP et un contrôle total TCP/UDP pour les données reçues, il libère de la puissance de traitement au niveau du serveur pour d'autres applications.

Prise en charge VLAN et de la qualité de service (QoS)

L'adaptateur DGE-560SX fournit un filtrage intégré des trames Ethernet avec balisage VLAN, conformes à la norme IEEE 802.1Q. Ainsi, le serveur peut fonctionner avec une configuration réseau flexible et sécurisée au sein d'un environnement normalisé. L'adaptateur prend en charge les files d'attente prioritaires 802.1p pour une amélioration du passage des données sensibles aux retards, telles que la voix et la vidéo.

Fonctions avancées

L'adaptateur DGE-560SX prend en charge d'autres fonctions avancées, telles que les trames étendues (Jumbo frames) pouvant atteindre 9 Ko et le mode banalisé. Il prend en charge les spécifications de la norme ACPI (Advanced Configuration and Power Interface), activant la configuration avancée de gestion de l'alimentation par le système d'exploitation (OSPM - Operating System Power Management) qui permet de dénombrer et de configurer les cartes mères des serveurs. L'adaptateur prend en charge l'agent SNMP pour la gestion sur une plate-forme SNMP.

Capacité de remplacement à chaud

Il est souvent difficile, voire impossible, de programmer les temps d'arrêt sur un serveur afin de remplacer ou d'installer des cartes périphériques. En tant que carte PCI Express, l'adaptateur DGE-560SX prend en charge, en mode natif, les branchements et remplacements à chaud, ce qui le rend idéal pour une installation sur un serveur. Cette capacité de remplacement à chaud facilite la vie aux administrateurs réseau lorsqu'il s'agit d'ajouter, de changer ou de retirer des périphériques E/S tout en réduisant au maximum les temps d'arrêt au niveau du serveur.

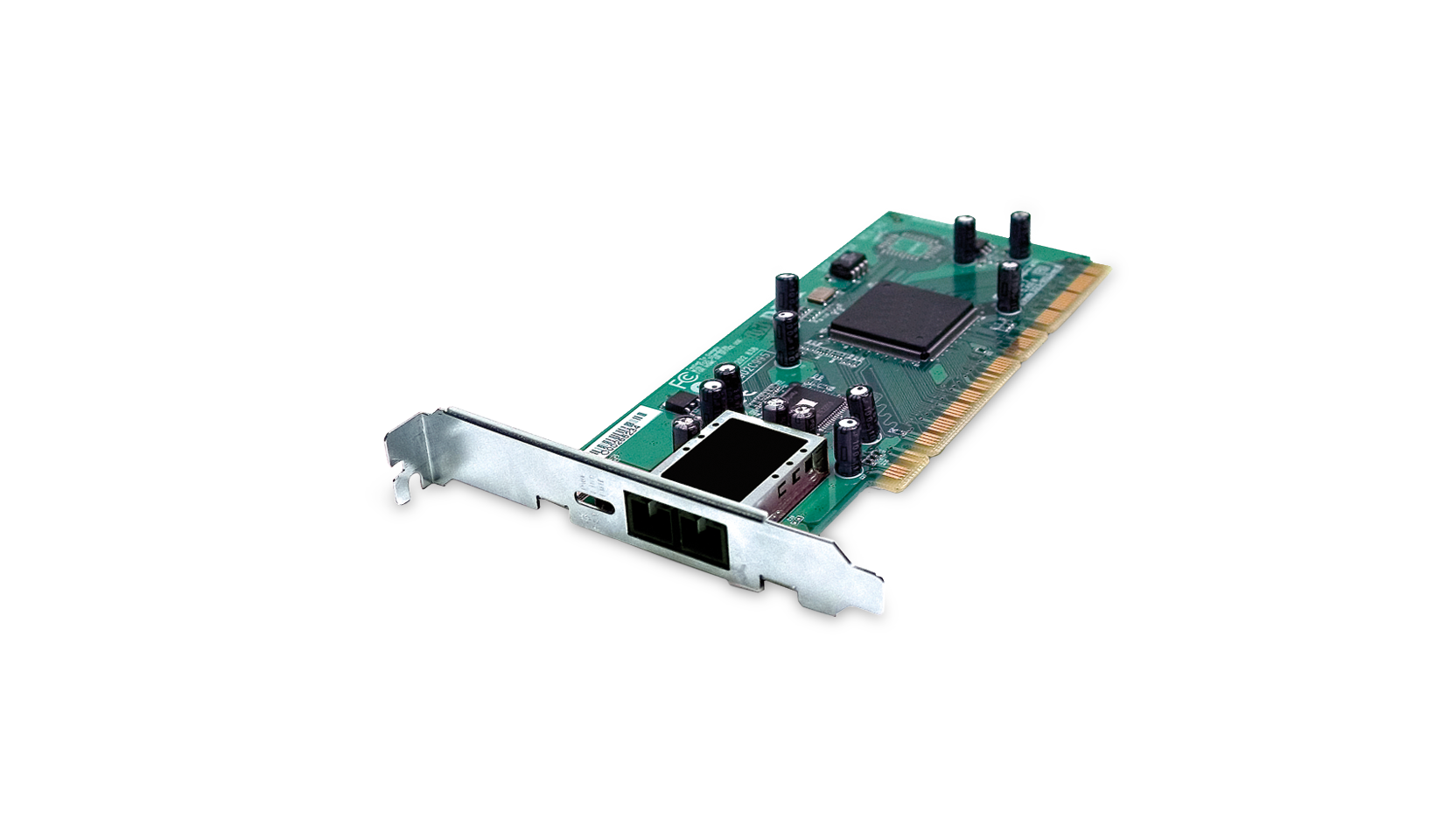

Photo non contractuelle

Matériel haute performance

  • Interface PCI-E 1.0 avec un taux de signalisation à 2,5 GHz
  • Norme 1000Base-SX 802.3az
  • Fire multimode jusqu'à 550 m (connecteur de type LC)
  • Contrôle de flux 802.3x et fonctionnement en mode bidirectionnel simultané
  • Protection laser garantie pour les yeux
  • Remplacement à chaud

Fonctions avancées

  •   Trame étendue de 9 Ko
  •   Prise en charge VLAN 802.1Q
  •   Prise en charge des files d'attente prioritaires 802.1p
  •   Mode banalisé
  •   Gestion de l'alimentation ACPI2.0
  •   Agent SNMP pour une gestion SNMP intégrée
  •   Programme de contrôle réseau de D-Link



Systèmes d'exploitation

  • Windows 2000/Windows 2000 Server
  • Windows 2003 Server/Windows 2003 Server Édition x64
  • Windows XP/Windows XP x64
  • Linux Kernel 2.4.x et 2.6.x
Ce produits est en fin de vie depuis le : 05/03/2007
Dernière date de support technique 04/03/2009
Version Date Type Taille de fichier
Datasheet (English) - PDF 0.20mb Télécharger
Version Description Date Type Taille de fichier
Manual (English) Manual (English) 01/08/2006 PDF 0.29mb Télécharger
Version Description Date
DEU_Driver_revALL_WinXP64_RevA Windows XP 64-bit Driver 15/08/2009 Télécharger
DEU_Driver_revALL_Srv2003_RevA Windows Server 2003 Driver 15/08/2005 Télécharger
DEU_Driver_DLK119_Linux_2418_RevA Linux Driver for Kernel 2.4.18 and higher 08/04/2004 Télécharger
DEU_Driver_revAll_SCO5vol_RevA DGE-550SX SCO UNIX volume 5 drivers 08/04/2004 Télécharger
DEU_Driver_revAll_v2_11_00_RevA DGE-500SX driver v2.11.00 08/04/2004 Télécharger
DEU_Driver_revAll_v2_02_00_RevA DGE-500SX Driver v2.02.00 25/04/2002 Télécharger
Version Description Date
DEU_CE_A3_RevA Certificate of Declaration A3 16/06/2004 Télécharger
DEU_CE_RevA Certificate of Declaration 09/10/2002 Télécharger
