VLAN Asimétrica en DGS-1210 Series









Configuración:

1. Ingrese a la interfaz web del equipo utilizando la IP por defecto http://10.90.90.90  (recuerde configurar una IP fija del mismo rango en el ordenador).

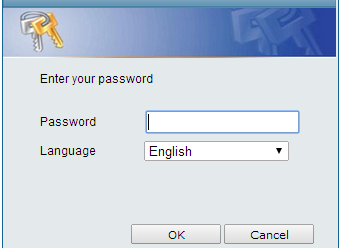

2. Ingrese la contraseña “admin” que viene por defecto.

3. Una vez dentro de la interfaz de configuración diríjase a “VLAN”.

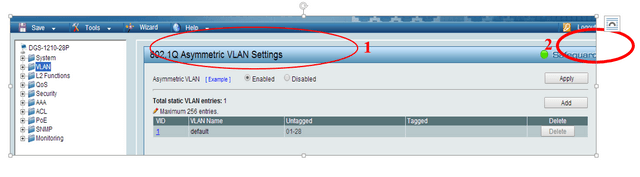

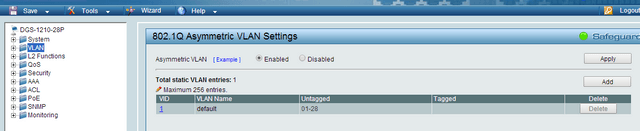

4. Dentro de VLAN debe activar la opción de VLAN asimétrica y luego aplicar.


5. Para editar la VLAN1 haga click en el numero 1 del apartado VID.

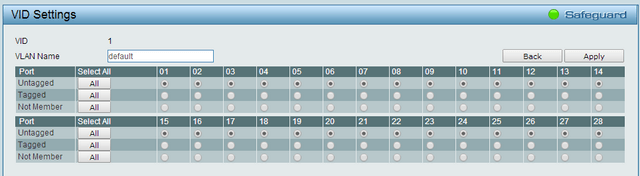

6. Asegúrese que todos los puertos de la VLAN 1 se encuentran Untagged.

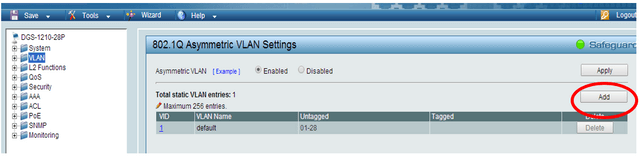

7.  Para crear la VLAN 2 debe hacer click en el botón “Add”.


8. Configure el VID con el número 2 y agregue un nombre a la VLAN por ejemplo Inter-na. Luego configure como Untagged la puerta “7” que es la que está conectado el router y las puertas de la “17 a la 20” que pertenecerán a la VLAN interna. El resto de puertas configúrelas como Not member y luego aplique los cambios”.

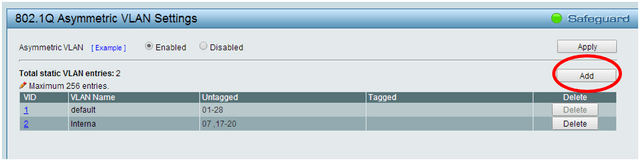

9.  Vuelva hacer click en “add” para agregar la VLAN 3.

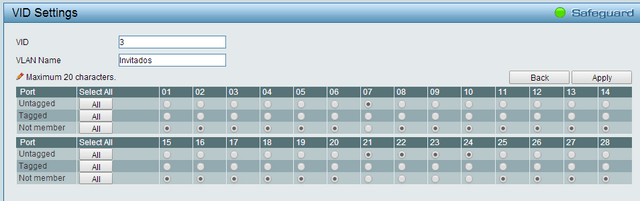

10. Configure el VID con el número 3 y agregue un nombre a la VLAN por ejemplo Invi-tados. Luego configure como Untagged la puerta “7” que es la que está conectado el router y las puertas de la “21 a la 24” que pertenecerán a la VLAN invitados. El resto de puertas configúrelas como Not member y luego aplique los cambios”.

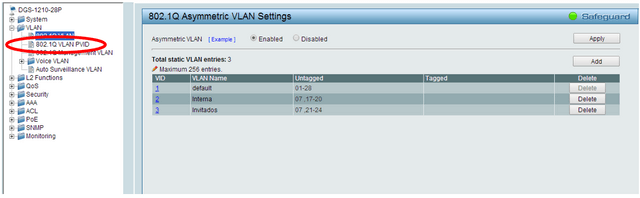

11. Haga Click en 802.1Q VLAN PVID.

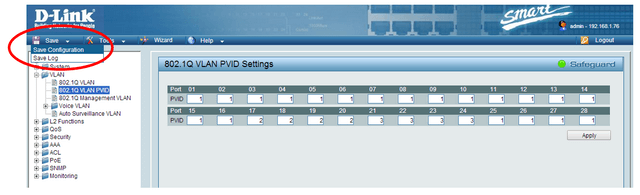

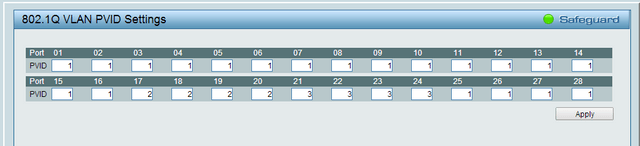

12. Configure los puertos 17 al 20 con el PVID 2 y los puertos del 21 al 24 con el PVID 3, la puerta 7 en la que se encuentra el router se mantiene con el PVID 1 porque pertenece a la VLAN 1 y luego aplique los cambios.

13. Guarde la configuración realizada en el switch para eso diríjase a Save > Save configuration.

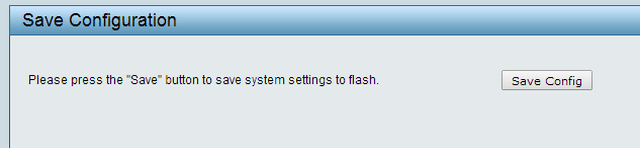

14. Haga Click en el botón “Save Configuration”.
