Cómo configurar Eventos y la acción con la cámara PTZ - DCS-250

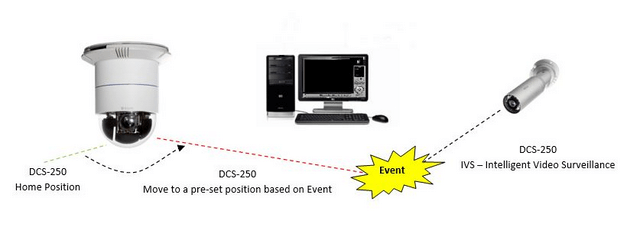

Requisitos de configuración del sistema y los dispositivos utilizados:

DCS-7010L - Fixed Mini Bullet
DCS-6616 - Speed Dome + Pre-set Positons Setup

DCS_250_how_to_setup_event_and_action_with_PTZ_camera

Nota: Antes de continuar, este manual presupone que ha completado y comprendido la configuración del IVS. Si no es así, tenemos un documento que explica esta instalación

Paso 1 - Si se ha completado lo anteriormente indicado todo lo que necesitamos es asociar un evento con un tipo de evento.

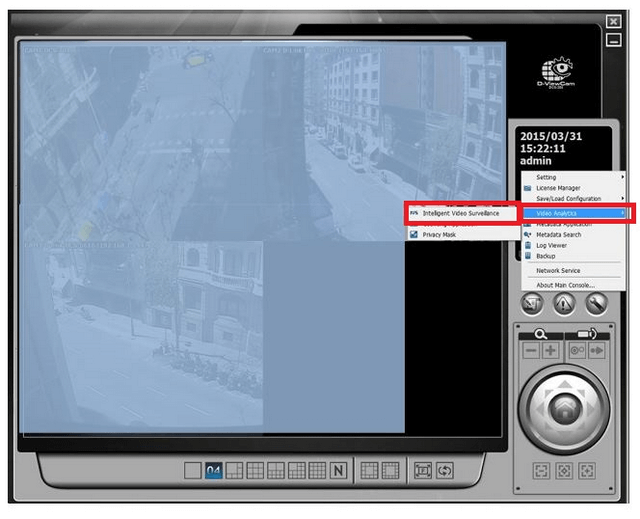

Spanner Icon > Video Analytics > IVS – Intelligent Video Surveillance

D-Link
D-Link

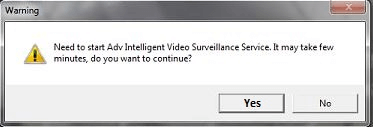

Haga clic en "Sí"

D-Link

Paso 2
- Tenemos que añadir una nueva línea a un IVS existente y añadir una nueva línea

En nuestro ejemplo, hemos dado los siguientes detalles:

Nombre: Movimiento
Color: Amarillo
Counting Line: (Dirección A) (esta es la dirección que desencadenará el evento)
D-Link

Haga clic en "Aceptar"

Verá la siguiente "solicitud de confirmación"

D-Link

Haga clic en "Sí"

Paso 3

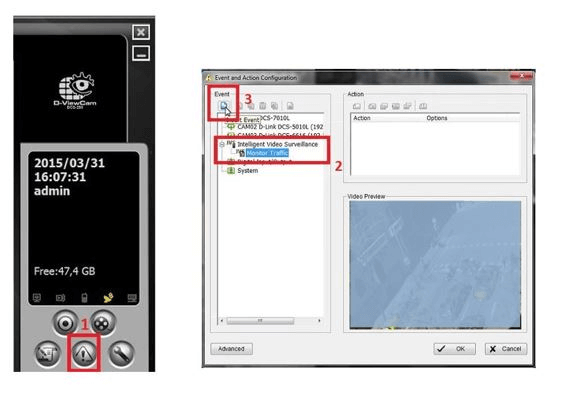

- Una vez que lo anterior se ha completado, ahora tendrá que configurar el evento y la acción - Para ello, haga clic en " Smart Guard Configuration ", haga clic en el (+) para " Intelligent Video Surveillance " y luego selecciona que está IVS. En nuestro ejemplo, nuestra IVS es " Monitor Traffic “ a continuación, haga clic en "Insertar"

D-Link

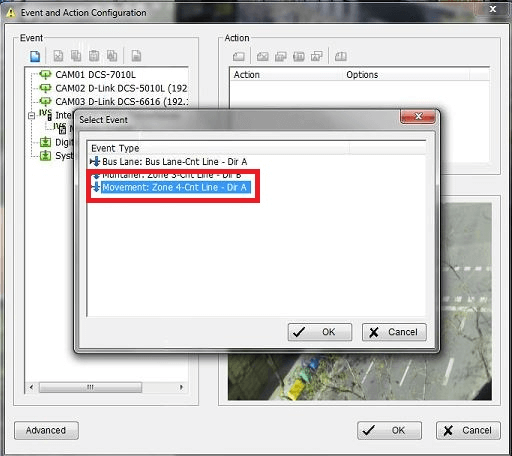

Paso 4 - Seleccione el evento creado en el paso 2, en nuestro ejemplo era:

“Movement: Zone 4-Cnt Line – Dr A”

D-Link

Haga clic en "Aceptar"

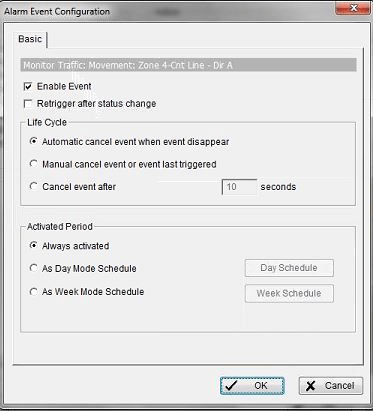

Paso 5 - Ahora se tendrá que configurar el evento de alarma. En nuestro ejemplo lo hemos dejado como por defecto

D-Link

Haga clic en "Aceptar"

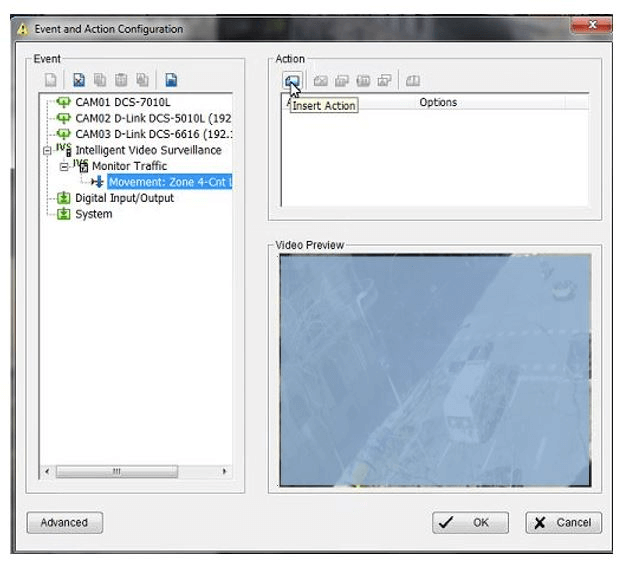

Paso 6 - Una vez que haya completado el "Evento" necesita configurar una acción para el evento. Para ello, haga clic en "Insertar acción"

D-Link

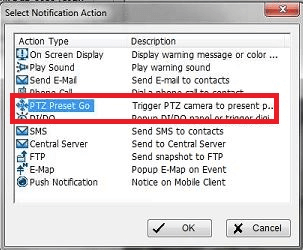

Usted puede elegir entre 11 opciones disponibles. Sin embargo, hemos elegido “PTZ Preset Go”.

D-Link

Haga clic en "Aceptar"

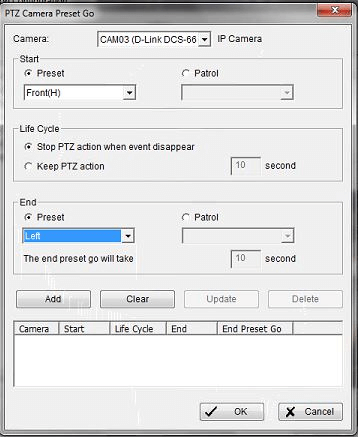

Paso 7 - Configurar la " PTZ Camera Preset Go "  seleccionar la cámara desde el cuadro desplegable

D-Link

Camera:  CAM03 (D-Link DCS-6616)

Start:
Seleccionar predeterminado (Frente (H) - esto se refiere a una posición preestablecida establecidas en la cámara

Life Cycle: Detener la acción PTZ cuando el evento desaparece

Final: Izquierda - esto se refiere a un conjunto de posición preestablecida de la cámara

Haga clic en "Añadir"

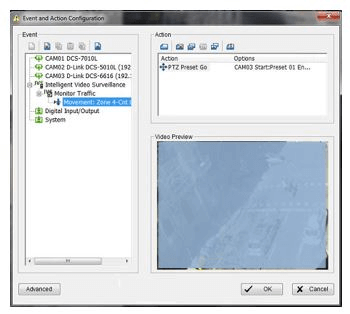

Paso 8 - Una vez hecho esto, usted podrá ver que se han añadido los ajustes

D-Link

Haga clic en "Aceptar"

Paso 9
- En esta etapa todos los componentes necesarios se deben haber configurado y usted debe ver lo siguiente:
D-Link
Para finalizar, haga clic en "OK"

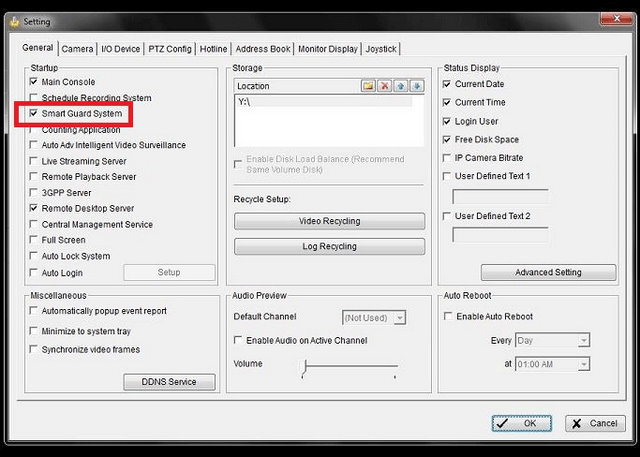

Paso 10 - Para asegurarse de que esta configuración surtirá efecto cuando inicia el  DCS-250, debe agregar el servicio " Smart Guard System " a la Puesta en marcha “Startup”

D-Link

Haga clic en "Aceptar"

Resultado:

El resultado general de este ejemplo es que cualquier objeto que pasa por encima de la línea que hemos creado en el paso 2, se disparará un evento y envia una señal a la cámara DCS-6613 para pasar a colocarla en un lugar pre-establecido. Una vez que el evento ha finalizado la DCS-6613 volverá a su posición por defecto.
