Información:

El uso de balanceo de carga con múltiples enlaces WAN puede proporcionar simultáneamente una salida de trafico con un ancho de banda eficiente y optimizado. El siguiente es un escenario típico de balanceo de carga que implica todo el tráfico de Internet y se puede compartir de forma dinámica los enlaces WAN Round-Robin

Step 1 – Login to the DSR using its IP address

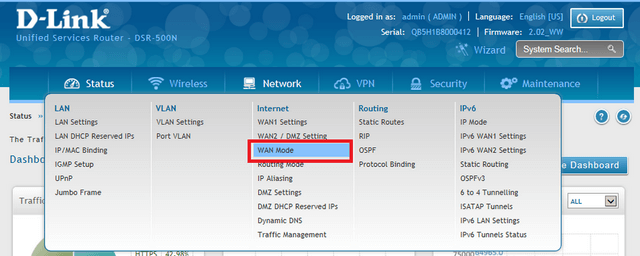

Network > WAN Mode

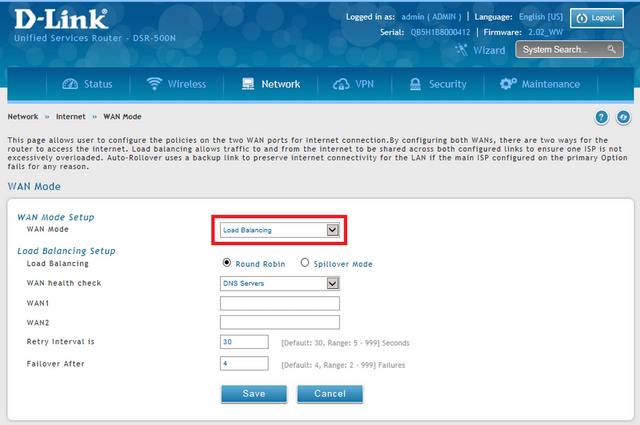

Paso 2 - Seleccionar “Load Balancing” de la lista desplegable y seleccionar “Round Robin”


Round Robin:

Esto es cuando las conexiones a Internet se alternan entre las WAN disponible.

Spillover:

Esto utilizará un único enlace WAN para todas las conexiones hasta el límite de ancho de banda máximo (pre-configurado) se ha alcanzado. Después, el otro enlace WAN se utiliza para las nuevas conexiones

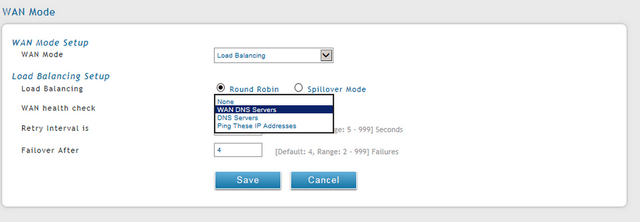

Paso 3 - El DSR para comprobar el estado de las conexiones a Internet, tienen tres opciones para configurar chequeo de la WAN. Son los siguientes:


• WAN DNS Servers (Esto utilizará los servidores DNS configurados en la WAN)
• DNS Servers (Esto le permite introducir las direcciones que desee utilizar)
• PingThese IP Addresses (Esto le permite introducir la dirección IP pública que desee)

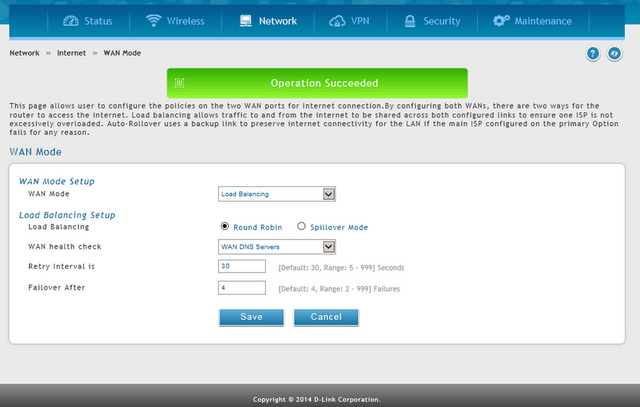

Una vez que haya seleccionado el modo de verificación, haga clic en "Save"



Nota:

Binding Protocol – Network > Routing > Protocol Binding


Este es un componente clave en lo que respecta a "balanceo de carga".

Este protocolo permite a un servicio específico que se asocia con uno de los enlaces WAN disponibles.

Una descripción de esto se puede ver a continuación:

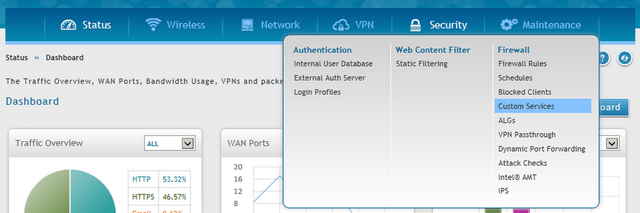

• Service: El usuario especifica el nombre del servicio (eligiendo en la lista de servicios predefinidos o custom services). Custom services se pueden configurar en el menú Firewall – Security > Firewall > Custom Services

• Local Gateway: Se puede asignar un enlace WAN específica para el servicio configurado anteriormente
• Source Network: El usuario especifica los host locales asignados a la regla de Protocol-Binding. Sólo aquellos anfitriones que están vinculados con el protocolo, por tanto, puede transmitir o recibir tráfico a través de la WAN seleccionada, por su parte los otros anfitriones transmitir tráfico a través del otro puerto (s) de la WAN. El usuario puede optar por asignar la regla para cualquier host o una sola máquina dentro de la LAN o un pool de direcciones IP
• Destination Network: El usuario especifica los host de destino asignados a la regla de Protocol-Binding. El usuario puede optar por asignar la regla a cualquier host, una sola máquina en la LAN o conjunto de hosts dentro de unos conjuntos de direcciones IP

Cuando un usuario agrega una regla, el dispositivo actualiza la nueva entrada y lo muestra en la tabla Lista de enlaces de protocolo. La tabla muestra información sobre el servicio, la fuente y el destino de la red y también si el enlace está activado o no. El usuario puede activar, desactivar y o editar una norma vinculante y también eliminar los enlaces configurados, siempre y cuando sea necesario.
