Adattatore 5VDC/12VDC Power Over Ethernet IEEE 802.3af

DWL-P50

  • Stato del prodotto: Obsoleto
Adattatore 5VDC/12VDC Power Over Ethernet
L'adattatore DWL-P50 Power over Ethernet rappresenta un iniettore mono porta che fornisce corrente continua a dispositivi che non supportano la funzione PoE, come videocamere di sorveglianza o access point wireless. Il prodotto funziona  con switch di LAN e altri dispositivi dotati di supporto allo standard di mercato 802.3af PoE (Power over Ethernet) ed è stato progettato per alimentare i dispositivi connessi alla rete che, in questo modo, possono essere installati anche in assenza di una presa elettrica come ad esempio in corrispondenza di tetti e soffitti. Il dispositivo DWL-P50 supporta 5VDC e 12VDC e può essere facilmente utilizzato per dispositivi di rete con requisiti differenti in termini di voltaggio.


Semplicità di installazione
Il dispositivo DWL-P50 è particolarmente utile se installato all'interno di fabbriche o presso hot spot Wi-Fi. Caratterizzato da una forma compatta, l'adattatore  consente di installare videocamere di sorveglianza o dispositivo di LAN wireless sul tetto di un edificio o vicino a un soffitto, ottimizzando la copertura. Le videocamere o gli access point wireless possono essere posizionati a una distanza massima di 100 metri dalla fonte di alimentazione. In questo modo è possibile sfruttare anche luoghi che non dispongono di una presa di corrente alternata e dove è costoso e difficile fornire corrente elettrica. Il dispositivo DWL-P50 si dimostra utile anche nel caso di uffici che utilizzano telefoni Internet connessi a uno switch Ethernet dotato di funzione PoE. In questo caso il dispositivo elimina la necessità di alimentare individualmente ogni singolo telefono IP. Alimentando i dispositivi mediante i cavi standard della rete, l'adattatore DWL-P50 non richiede l'utilizzo di una presa di corrente alternata per ogni postazione. Ogni dispositivo viene collegato a un unico cavo Ethernet che funge sia da collegamento di rete, sia da cavo di alimentazione.


Un unico cavo di rete per la trasmissione di dati e corrente continua
Con un cavo standard UTP di categoria 5, dotato di 4 fili, soltanto due coppie (pin 1, 2, 3 e 6) vengono utilizzati per la trasmissione Ethernet dei dati. A un'estremità, lo switch Ethernet PoE fornisce un voltaggio CC ai fili inutilizzati, sfruttando la coppia di fili del cavo di rete non utilizzata per la trasmissione dei dati. In corrispondenza della seconda estremità, il dispositivo DWL-P50 prende la correte continua dal cavo Ethernet e la fornisce a un dispositivo che non supporta lo standard PoE. In questo modo un unico cavo di categoria 5 può trasportare sia i dati Ethernet sia corrente continua. In altre parole è possibile utilizzare un unico cavo di rete per implementare un collegamento Ethernet e fornire corrente elettrica a un dispositivo della rete.


Fornitura centralizzata di corrente e semplicità di implementazione

Oltre a eliminare la necessità di utilizzare un cavo di alimentazione separato, il dispositivo DWL-P50 rappresenta un utile strumento per la realizzazione di un sistema centralizzato di alimentazione della rete. È possibile aggiungere allo switch PoE un sistema UPS centralizzato al quale connettere tutte le videocamere di sorveglianza, gli access point wireless e i telefoni Internet. Un'implementazione di questo genere garantisce un'alimentazione ininterrotta senza richiedere l'installazione di un sistema UPS per ogni singolo dispositivo.


Dimensioni compatte e semplicità d'installazione

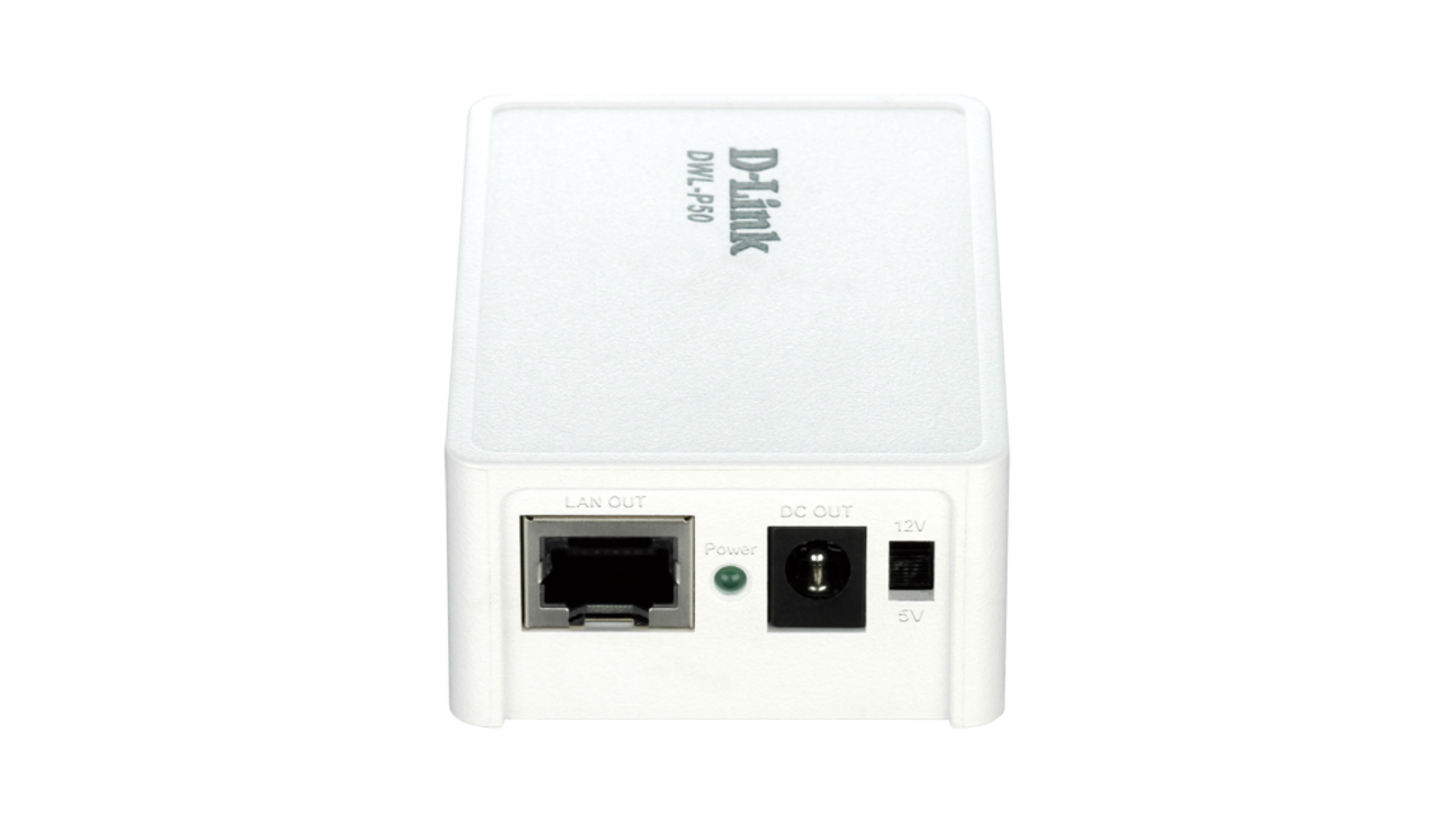

Il dispositivo DWL-P50 si caratterizza per le dimensioni ridotte e per la leggerezza e non richiede alcuna procedura di configurazione. L'adattatore è stato progettato per garantire rapidità e semplicità di installazione e può essere agganciato con un semplice tassello a un dispositivo della rete fissato a un muro o a un soffitto. L'adattatore PoE fornisce una corrente in uscita da 5V e 12V CC e può essere quindi utilizzato per una vasta gamma di dispositivi con requisiti differenti. Un interruttore incorporato consente di selezionare la corrente in uscita.

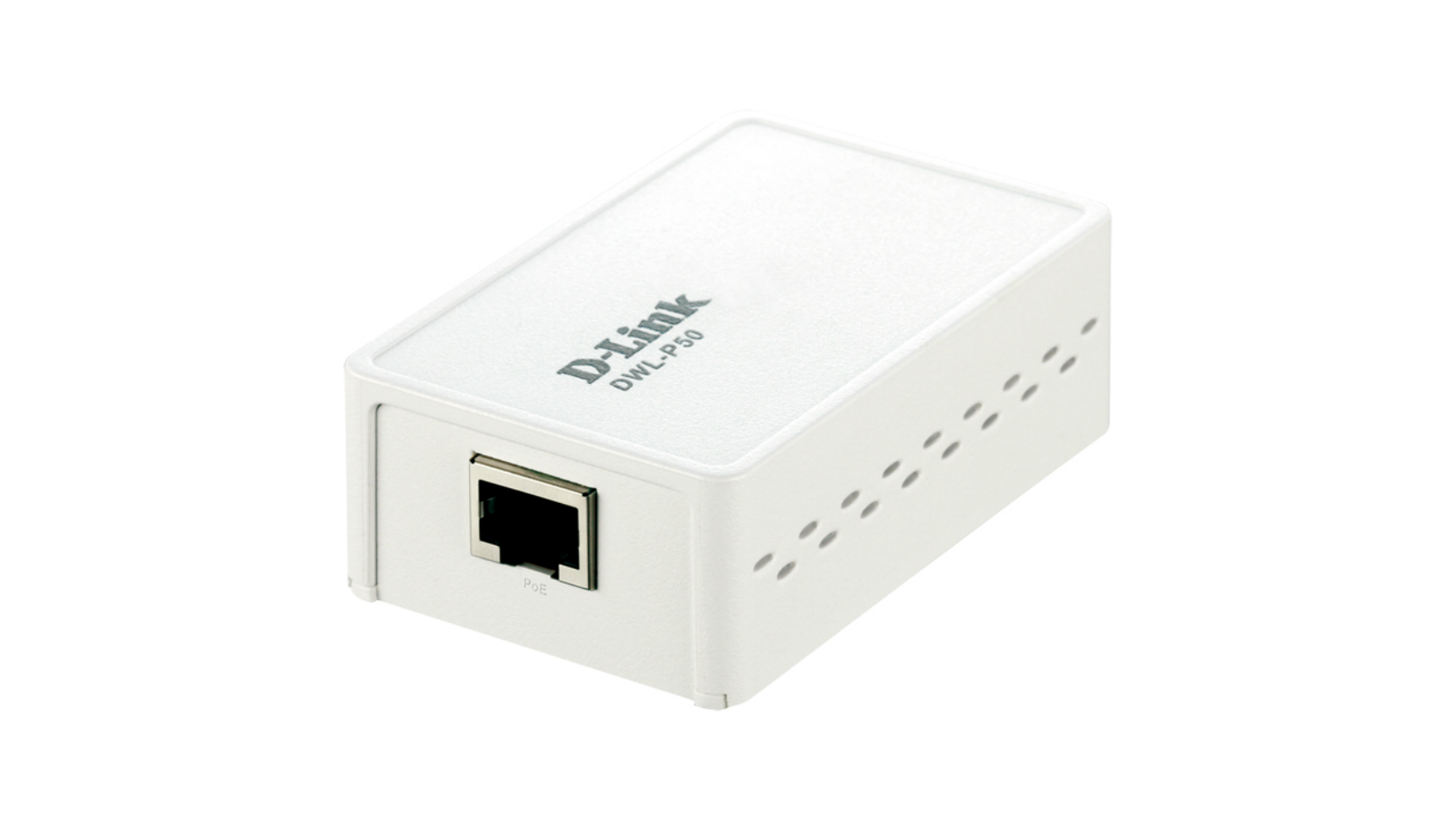

L'aspetto del prodotto reale può differire dall'immagine visualizzata in questa pagina.

Technical Specifications

Funzionalità chiave
  • Fornisce corrente continua ai dispositivi wireless della LAN, sfruttando un cavo di categoria 5 esistente
  • Riduce i costi e garantisce convenienza
  • Trasforma la corrente alternata entrante in corrente continua a basso voltaggio
  • Protegge i dispositivi wireless della LAN da possibili sovratensioni
  • Supporta corrente continua da 5VDC e 12VDC (selezionabile mediante interruttore)
  • Si caratterizza per le dimensioni compatte e la leggerezza
  • Supporta la funzione plug-and-play e non richiede programmi di configurazione o installazione
  • Non richiede software ed è indipendente dal sistema operativo utilizzato


DWL-P50
  • Specifiche tecniche
  • Power over Ethernet


Voltaggio

  • In entrata: 48VDC, 400mA
  • In uscita: 5VDC (11,5 watt) o 12VDC (12 watt)
  • (Selezionabile mediante interruttore)


Cavo Ethernet
  • TIA/EIA 568 Cat. 5
  • Connettore: RJ-45


LED diagnostici
  • Power


Dimensioni
  • 80,9 x 52 x 28 mm (solo l'adattatore)


Peso
  • 80 grammi (solo l'adattatore)


Temperatura operativa

  • 0 - 40 C (32 - 104 F)


Temperatura di conservazione
  • -40 - 70 C (-40 - 158 F)


Umidità operativa
  • 10% - 80% RH


Umidità di conservazione

  • 5% - 90% RH


EMI
  • FCC Parte 15 Classe B
  • CE Classe B


Sicurezza
  • UL
  • TUV


Contenuto del pacchetto

  • Adattatore PoE DWL-P50
  • Manuale rapido di installazione
  • Cavo Ethernet da 1,8m
  • Cavo di alimentazione CC da 80-cm con connettori femmina


Informazioni per l'ordine
  • DWL-P50  Adattatore Power Over Ethernet
  • DES-1316  Switch Ethernet a 16 porte, basato sullo standard 802.3af Power Over
  • Ethernet


(Figura)
  • Access point wireless
  • (supporto 802.3af)


DWL-P50

DCS-3220
  • Videocamera Internet
  • (senza supporto 802.3af)


Alimentazione senza interruzioni

  • (UPS)


Distanza massima dalla fonte di alimentazione: 100m

  • Alimentazione + Dati


DES-1316
  • Switch PoE


DWL-P50

DPH-100
  • Telefono IP
  • (senza supporto 802.3af)
