Gigabit Smart Managed Surveillance PoE+ Switches

DGS-1100 Series

  • Produkt Status: Aktuelles Produkt

Die weltweit ersten PoE-Switches mit ONVIF-Unterstützung, die speziell für den Einsatz in der Videoüberwachung entwickelt wurden. Dadurch können sie ONVIF-Geräte erkennen und lassen sich nahtlos in Ihr Überwachungsnetzwerk integrieren.


Datenblatt downloaden.

Bezugsquellen

Die Smart Managed Gigabit Switches der DGS-1100 Serie:

  • DGS-1100-10MP (Max PoE)
  • DGS-1100-10MPP (Max PoE)
  • DGS-1100-26MP (Max PoE)

Über die für Videoüberwachung optimierte Weboberfläche können Sie in Echtzeit auf Informationen zu Ihrem Überwachungsnetzwerk zugreifen, beispielsweise Überwachungstopologie und Gerätestatus oder Nutzung der PoE-Stromversorgung und Netzwerkbandbreite.


Auto Surveillance VLAN (ASV) gewährleistet die Qualität von Echtzeitvideos für Überwachung und Kontrolle, ohne dass die Übertragung regulärer Netzwerkdaten eingeschränkt wird.

Die DGS-1100 MP Serie bietet eine hohe PoE-Kapazität, die für den Betrieb mehrerer Netzwerkkameras ausreicht. Der DGS-1100-10MP mit 10 Ports unterstützt bis zu 30 W an acht Ports und verfügt über eine PoE-Gesamtkapazität von 130 W. Der DGS-1100-10MPP bietet eine PoE-Gesamtkapazität von bis zu 242W sowie 2x 802.3bt/UPoE Ports. Der DGS-1100-26MP bietet 24 PoE-fähige Ports, eine Gesamtleistung von 370 W und bis zu 30 W an allen PoE-fähigen Ports.

Die DGS-1100 MP Serie unterstützt die intuitive D-Link Network Assistant Software sowie eine webbasierte Verwaltungsoberfläche. Mit der D-Link Network Assistant Software können Kunden alle Switches der D-Link Smart Managed Switch Produktfamilie im selben L2-Netzwerksegment finden.


Passende Produkte

Fast Ethernet Smart Managed Switches
DES-1100-16, DES-1100-24
Mehr erfahren
Gigabit Smart+ Managed Switches
DGS-1210-10, DGS-1210-10P, DGS-1210-10MP, DGS-1210-20, DGS-1210-26, DGS-1210-28, DGS-1210-28P, DGS-1210-28MP (Max PoE), DGS-1210-52, DGS-1210-52P, DGS-1210-52MP (Max PoE)
Mehr erfahren
Gigabit Smart Managed Switches
DGS-1210-08P, DGS-1210-16, DGS-1210-24, DGS-1210-24P DGS-1210-48
Mehr erfahren
Gigabit Smart Managed Switches
DGS-1500-20, DGS-1500-28, DGS-1500-28P, DGS-1500-52
Mehr erfahren
D-View 7 Network Management System
DV-700
Mehr erfahren

Technical Specifications

The DGS-1100 MP Series Gigabit Smart Managed Surveillance PoE+ Switches consists of:

  • DGS-1100-10MP: 10-Port Gigabit Max PoE Smart Managed Switch including 2 SFP ports (8 x PoE ports, 130W PoE budget, fan)
  • DGS-1100-10MPP: 10-Port Gigabit Max PoE Smart Managed Switch including 2 SFP ports (8 x PoE ports, 242W PoE budget, fan)

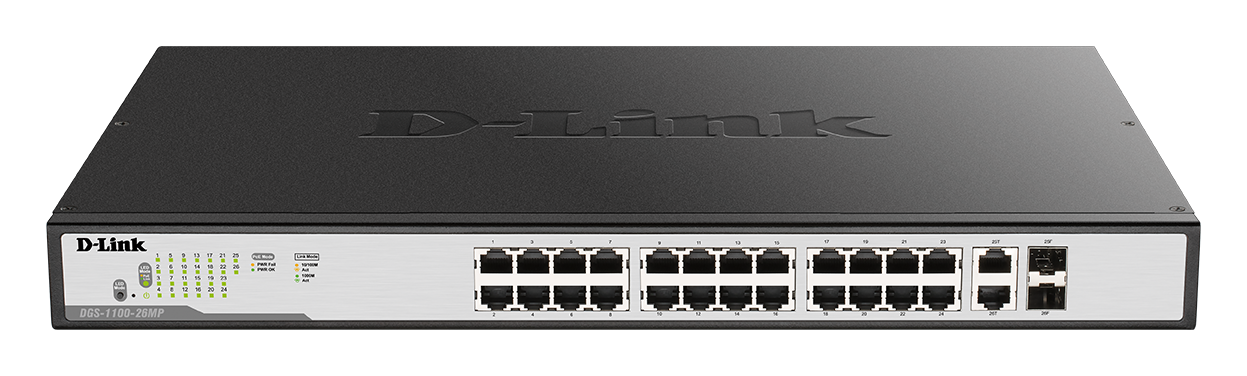

  • DGS-1100-26MP: 26-Port Gigabit Max PoE Smart Managed Switch including 2 comb ports (24 x PoE ports, 370W PoE budget, fan)

Features

Optimised for Video Surveillance

  • Surveillance optimised web interface
  • High PoE budget and PoE+ ports
  • Per-port 6 kV surge protection
  • ONVIF support
  • Auto Surveillance VLAN

Advanced Features

  • Bandwidth Control
  • IEEE 802.1Q VLAN traffic segregation
  • Port-based VLAN
  • IEEE 802.1p QoS
  • Voice VLAN

Green Technology

  • Link Status detection
  • IEEE 802.3az compliant
  • Time-based PoE

Management Features

  • Client-based utility or web-based GUI
  • Built-in SNMP MIB

Technical Specifications

Interface

Number of 10/100/1000BASE-TX ports

  • DGS-1100-10MP - 8 ports
  • DGS-1100-10MPP - 8 ports
  • DGS-1100-26MP - 24 ports

Number of SFP ports

  • DGS-1100-10MP - 2 ports
  • DGS-1100-10MPP - 2 ports

Number of combo ports

  • DGS-1100-26MP - 2 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget)

  • DGS-1100-10MP (802.3af/802.3at/8 ports/130W)
  • DGS-1100-10MPP (802.3af/802.3at/802.3bt draft/UPoE/8 ports/242W)
  • DGS-1100-26MP (802.3af/802.3at/24 ports/370W)

Performance

Switch Capacity

  • DGS-1100-10MP - 20 Gbps
  • DGS-1100-10MPP - 20 Gbps
  • DGS-1100-26MP - 52 Gbps

Maximum Forwarding Rate

  • DGS-1100-10MP - 14.88 Mpps
  • DGS-1100-10MPP - 14.88 Mpps
  • DGS-1100-26MP - 38.69 Mpps

MAC Address Table Size

  • 16K

Packet Buffer

  • 1.5 Mbits

Flash Memory

  • 16 Mbytes

Diagnostic LED Indicators

Power (Per Device)

  • Yes

Link/Activity/Speed (Per Port)

  • Yes

Physical & Environmental

Power Consumption (Maximum)

  • DGS-1100-10MP - 141.4W (PoE on)
  • DGS-1100-10MPP - 253W (PoE on)
  • DGS-1100-26MP - 387W (PoE on)

Power Input

  • 100 to 240 VAC, 50 to 60Hz internal universal power supply

Dimensions (W x D x H)

  • DGS-1100-10MP - 280 x 180 x 44 mm
  • DGS-1100-10MPP - 280 x 180 x 44 mm
  • DGS-1100-26MP - 440 x 290 x 44 mm

Weight

  • DGS-1100-10MP - 1.83 kg
  • DGS-1100-10MPP - 1.98 kg
  • DGS-1100-26MP - 3.81 kg

Ventilation

  • DGS-1100-10MP - 1 fan
  • DGS-1100-10MPP - 1 fan
  • DGS-1100-26MP - 2 fans

Heat Dissipation

  • DGS-1100-10MP - 570.51 BTU per hour
  • DGS-1100-10MPP - 1001.12 BTU per hour
  • DGS-1100-26MP - 1470.46 BTU per hour

MTBF

  • DGS-1100-10MP - 291,575 hours
  • DGS-1100-10MPP - 1,719,951 hours
  • DGS-1100-26MP - 269,291 hours

Temperature

  • Operating: -5° to 50°C (23° to 122°F)
  • Storage: -40° to 70°C (-40° to 158°F)

Humidity

  • Operating: 0% ~ 95% Non-condensing
  • Storage: 0% ~ 95% Non-condensing

EMI/EMC

  • FCC/IC, CE, VCCI, RCM, BSMI

Safety

  • cUL, UL, GS, CB

Software Features

VLAN

  • Port-based VLAN
  • 802.1Q tagged VLAN
  • Auto Surveillance VLAN
  • Voice VLAN
  • Management VLAN
  • Asymmetric VLAN
  • VLAN Group
    • Supports 128 static VLAN groups
    • Max. 4094 VIDs

L2 Features

  • Flow Control
    • 802.3x Flow Control
    • HOL Blocking Prevention
  • Jumbo Frames up to 9216 Bytes
  • IGMP Snooping
    • IGMP v1/v2/v3 awareness Snooping
    • Supports 64 Groups
    • IGMP Snooping Querier
  • 802.3ad Link Aggregation:
    • DGS-1100-10MP: Support 5 groups per device and 8 ports per group
    • DGS-1100-26MP: Support 13 groups per device and 8 ports per group
  • Loopback Detection Ethernet Ring Protection Switching
    • G.8032 ERPS
  • Cable Diagnostics
  • LLDP
  • Port Mirroring
    • One-to-One
    • Many-to-One
  • Statistics
    • Tx Ok
    • Tx Error
    • Rx Ok
    • Rx Error
  • Spanning Tree Protocol
    • 802.1D STP
    • 802.1w RSTP

Quality of Service (QoS)

  • 802.1p Quality of Service
  • 4 queues per port
  • Queue Handling
    • Strict
    • Weighted Round Robin (WRR)
  • Port-based Bandwidth Control (Rate Limiting)
    • Ingress: 8 Kbps
    • Egress: 64 Kbps

Security

  • D-Link Safeguard
  • Traffic Segmentation
  • Broadcast/Multicast/Unknown Unicast Storm Control
  • DoS Attack Prevention
  • SSL

Management

  • Web-based GUI (Supports IPv4/IPv6)
  • Surveillance Switch Mode
  • D-Link Network Assistant Utility

Green Technology

  • Power Saving by
    • Link Status
    • LED Shut-Off
    • Port Shut-Off
    • System Hibernation
  • Compliant with IEEE 802.3az Energy Efficient Ethernet

MIB/RFC Standards

  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 1213 MIB II
  • RFC1493 Bridage MIB
  • RFC1907 SNMPv2 MIB
  • RFC1215 MIB Traps Convention
  • RFC2233 Interface Group MIB
  • RFC2665 Ether-like MIB
  • 802.1p MIB RFC4363
  • ZoneDefense MIB
  • Private MIB
  • RFC 951 BootP client
  • RFC 1542 BootP/DHCP client
  • RFC 4363 802.1p
  • RFC 2236 IGMP Snooping
