Gigabit PCI-Express x4 1000BaseSX (LC) Adapter

DGE-560SX

  • Product Status: Phased Out

Με την εγκατάσταση του D-Link DGE-560SX στους server σας θα έχετε δυνατότητα σύνδεσης ταχύτητας Gigabit και τις υψηλότερες επιδόσεις που προσφέρει η αρχιτεκτονική PCI Express (PCI-E).
Έτσι θα μπορείτε να αναπτύξετε μια ιδιαίτερα σταθερή, αναβαθμίσιμη και υψηλής ταχύτητας λύση δικτύου σε προσιτή τιμή.



Adapter Fiber Gigabit PCI Express x4
Ο Adapter DGE-560SX Fiber Gigabit PCI Express x4 είναι μια κάρτα δικτύου υψηλών επιδόσεων η οποία επιτρέπει στις επιχειρήσεις να αξιοποιήσουν τις θύρες PCI Express (PCIe) των server τους με στόχο την αύξηση των επιδόσεων του δικτύου με συνδεσιμότητα οπτικών ινών. Η αρχιτεκτονική PCIe εξασφαλίζει αποκλειστικό εύρος ζώνης εισόδου / εξόδου (I/O) για τον προσαρμογέα, προσφέροντας υψηλή απόδοση χωρίς κοινή χρήση διαύλου (bus sharing) για συνδέσεις Gigabit Ethernet σε δίκτυα οπτικών ινών.

Διεπαφή PCI Express
Το DGE-560SX υποστηρίζει ταχύτητα μετάδοσης 2Gbps μεταξύ της κάρτας και του server (host). Εξασφαλίζει ασύγκριτη στιβαρότητα, αξιοπιστία και επιδόσεις και αποτελεί την ιδανική λύση για δυνατότητες σύνδεσης I/O για ένα ευρύ φάσμα δικτύων server, αποθήκευσης και δικτύων περιοχής συστήματος (SAN). Ο σειριακός δίαυλος PCI Express διαδέχεται τις διεπαφές PCI και PCI-X και σας απαλλάσσει από πολλές από τις αδυναμίες των παράλληλων αρχιτεκτονικών PCI και PCI-X. Με λιγότερες ακίδες και χαμηλότερες απαιτήσεις κατανάλωσης ενέργειας, ο προσαρμογέας DGE-560SX προσφέρει επίσης περιορισμό των απαιτήσεων ρεύματος του συστήματος. Το PCI Express προσφέρει συμβατότητα διευθυνσιοδότησης με PCI και PCI-X παλαιότερων εκδόσεων, γεγονός που επιτρέπει τη λειτουργία όλων των υπαρχουσών εφαρμογών και λειτουργικών συστημάτων χωρίς αλλαγή.

Σύνδεση οπτικών ινών
Χρησιμοποιώντας καλώδιο οπτικής ίνας μπορούν να καλυφθούν αποστάσεις έως και 550m και να επιτευχθεί ταχύτητα δικτύου 2000Mbps (πλήρως αμφίδρομη λειτουργία). Ο προσαρμογέας δεν επιβαρύνει το λειτουργικό σύστημα, δεδομένου ότι προσφέρει on-board επαλήθευση της κεφαλίδας IP και του αθροίσματος ελέγχου TCP/UDP για τα λαμβανόμενα δεδομένα και με τη σειρά του αυξάνει τη διαθέσιμη ισχύ επεξεργασίας του server για άλλες εφαρμογές.

Υποστήριξη VLAN και QoS
Ο Adapter DGE-560SX προσφέρει on-board διαχωρισμό πλαισίων Ethernet με σήμανση VLAN, συμβατό με το πρότυπο IEEE 802.1Q. Αυτό επιτρέπει στο server να λειτουργεί στα πλαίσια μιας ευέλικτης και ασφαλούς διαμόρφωσης δικτύου, σε ένα τυποποιημένο περιβάλλον. Ο προσαρμογέας υποστηρίζει έλεγχο ουράς προτεραιότητας 802.1p για βελτιωμένη αποστολή δεδομένων που επηρεάζονται ιδιαίτερα από την ταχύτητα, για παράδειγμα μετάδοση φωνής και βίντεο.
Ο DGE-560SX διαθέτει και άλλα προηγμένα χαρακτηριστικά όπως πλαίσια πολύ μεγάλου μεγέθους (Jumbo) έως και 9KB και υποστηρίζει αδιάκριτη κατάσταση λειτουργίας. Υποστηρίζει προδιαγραφές ACPI (Advanced Configuration and Power Interface) για να είναι δυνατή η διαμόρφωση μέσω λειτουργικού συστήματος καθώς και η Διαχείριση Ισχύος (OSPM) για την απαρίθμηση και διαμόρφωση της μητρικής πλακέτας του server. Ο Adapter υποστηρίζει παράγοντα SNMP για διαχείριση στα πλαίσια πλατφόρμας που βασίζεται σε SNMP.

Δυνατότητα Hot Swap
Συχνά είναι δύσκολο ή και αδύνατο να προγραμματιστεί το κλείσιμο του server για την αντικατάσταση ή εγκατάσταση περιφερειακών καρτών. Το DGE-560SX είναι μια κάρτα PCI Express και έτσι παρέχει εγγενή υποστήριξη hot plugging και hot swapping, κατά συνέπεια είναι ιδανικό για εγκατάσταση σε server. Αυτή η δυνατότητα hot swap διευκολύνει τους διαχειριστές δικτύου να προσθέτουν, να αντικαθιστούν ή να αφαιρούν περιφερειακά I/O και παράλληλα ελαχιστοποιεί το χρόνο που μένει εκτός λειτουργίας ο server.

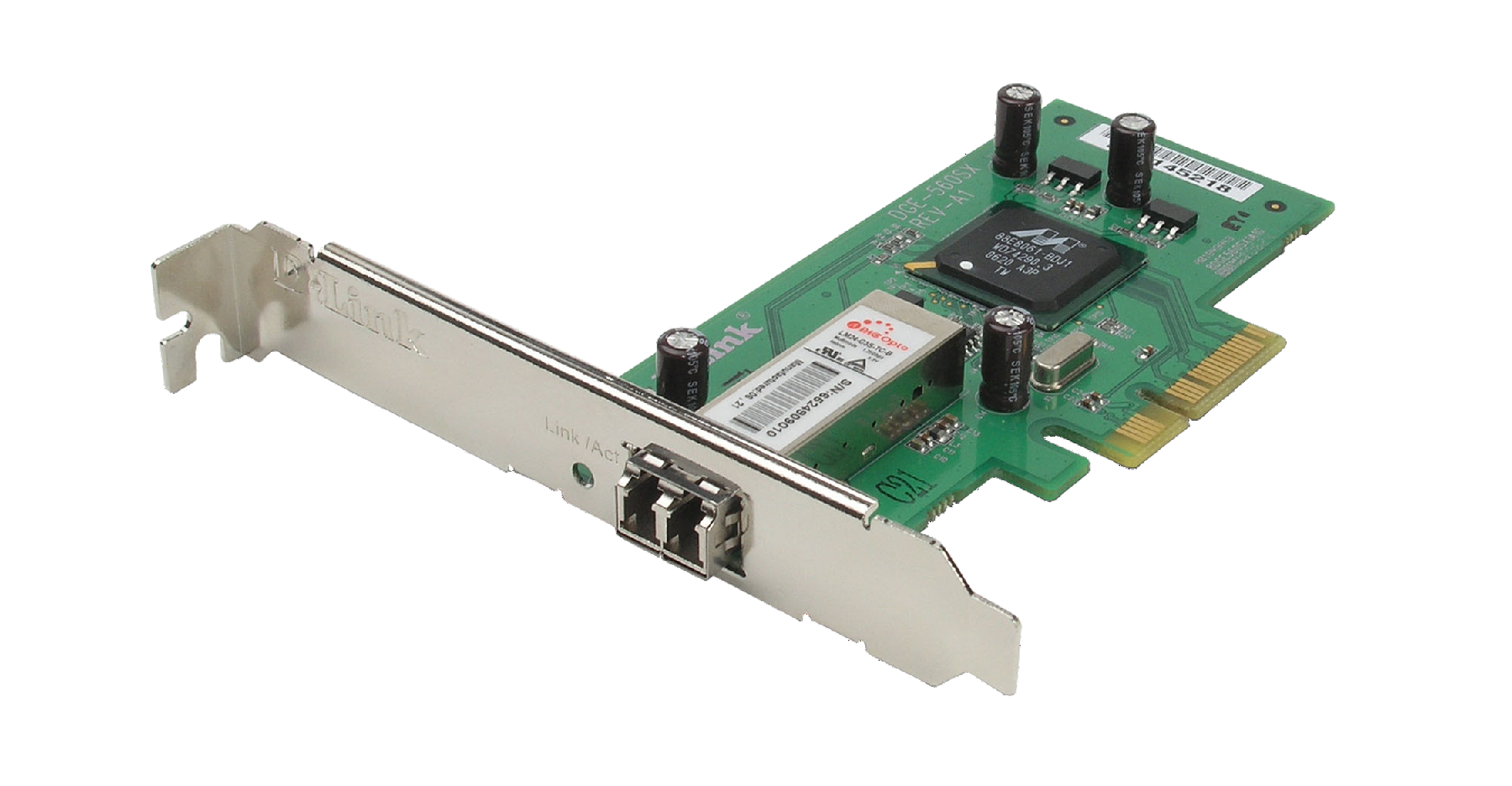

Η εμφάνιση του προϊόντος μπορεί να διαφέρει από την φωτογραφία.

Technical Specifications

Εξοπλισμός υψηλής απόδοσης

• Διεπαφή E 1.0 με σηματοδοσία  2.5GHz
• Πρότυπο 2.3az 1000Base-SX
• Οπτικές ίνες πολλαπλών τρόπων λειτουργίας έως και 550m (ακροδέκτης LC)
• Έλεγχος ροής 802.3x και πλήρως αμφίδρομη λειτουργία
• Πιστοποιημένη ασφάλεια με laser eye
Δυνατότητα Hot-swap

Προηγμένες λειτουργίες

• Πλαίσιο 9KB Jumbo
• Υποστήριξη 802.1Q VLAN
• Υποστήριξη σειρών προτεραιότητας 802.1p
• Αδιάκριτη κατάσταση λειτουργίας
• Διαχείριση ισχύoς ACPI 2.0
• Παράγοντας SNMP για ενοποίηση με διαχείριση SNMP
• Πρόγραμμα ελέγχου δικτύου (D-Link Network Control Program)

Λειτουργικά συστήματα

• Windows 2000/2000 Server
• Windows 2003 Server/2003 Server x64 edition
• Windows XP/XP x64
• Linux για πυρήνα 2.4.x και 2.6.x
