8-Port Fast Ethernet Unmanaged Desktop Switch

DES-1008D

  • Product Status: Live

The DES-1008D 8-Port Fast Ethernet Unmanaged Desktop Switch is an 8-port 10/100 Mbps Fast Ethernet switch that allows you to quickly set up a wired network. Connect the DES-1008D to multiple computers together to share files and folders, or connect it to a router to share an Internet connection.


Download the datasheet.

List Retailers
8 θύρες 10/100Mbps - Αυτόνομος, μη διαχειριζόμενος - Μεταγωγέας Layer 2: Αυτός ο μικρός μεταγωγέας μεγέθους παλάμης (palm) είναι σχεδιασμένος για το σπίτι και μικρά γραφεία. Διαθέτει 8 θύρες 10/100Mbps για σύνδεση σε 8 σταθμούς εργασίας και διακομιστές. Στο μεταγωγέα αυτό μπορούν να συνδεθούν επίσης διανομείς (hub).

Όλες οι θύρες αναγνωρίζουν αυτόµατα την ταχύτητα δικτύου των υπολογιστών και των διανομέων (hub) είτε ως 10Mbps είτε ως 100Mbps. Επίσης οι θύρες διαπραγματεύονται αυτόματα μεταξύ πλήρως αμφίδρομης/ημιαμφίδρομης λειτουργίας και υποστηρίζουν έλεγχο ροής. Η επέκταση είναι εύκολη μέσω μιας θύρας ανερχόμενης ζεύξης (uplink) MDI. Μέσω αυτής της θύρας, μπορείτε να τοποθετήσετε σε επικάλυψη πολλούς μεταγωγείς, για να αποκτήσετε περισσότερες θύρες.

Το πρότυπο IEEE 802.3x Flow Control επιτρέπει στους διακομιστές σας να συνδέονται απευθείας με το μεταγωγέα, για γρήγορη, αξιόπιστη μεταφορά δεδομένων. Σε πλήρως αμφίδρομη λειτουργία των 200Mbps, ο μεταγωγέας παρέχει διοχέτευση δεδομένων υψηλής ταχύτητας στους διακομιστές, με ελάχιστη απώλεια δεδομένων κατά τη μεταφορά.

Η αυτόματη διαπραγμάτευση του cross over MDI/MDIX εξαλείφει την ανάγκη για καλώδια cross over ή θύρες ανερχόμενης ζεύξης (uplink). Κάθε θύρα μπορεί να συνδεθεί απλά σε ένα διακομιστή, σταθμό εργασίας, διανομέα (hub) ή άλλο μεταγωγέα, χρησιμοποιώντας τυπικό συνεστραμμένο ζεύγος καλωδίων straight-through.

Δυνατότητες προϊόντος:

  • 8 θύρες 10/100Mbps
  • Υποστήριξη πλήρως αμφίδρομης/ημιαμφίδρομης λειτουργίας για κάθε θύρα
  • Αυτόματο MDI/MDI-X για κάθε θύρα
  • Αυτόματη εκμάθηση της παραμετροποίησης δικτύου
  • Έλεγχος ροής σε πλήρως αμφίδρομη λειτουργία για προστασία από την απώλεια δεδομένων
  • Back pressure (ο επόμενος μεταγωγέας στο δίκτυο ενημερώνει τον προηγούμενο όταν υπάρχει συμφόρηση σε κάποιο σημείο) σε ημιαμφίδρομη λειτουργία
  • Δυναμική εκχώρηση buffer RAM για κάθε θύρα

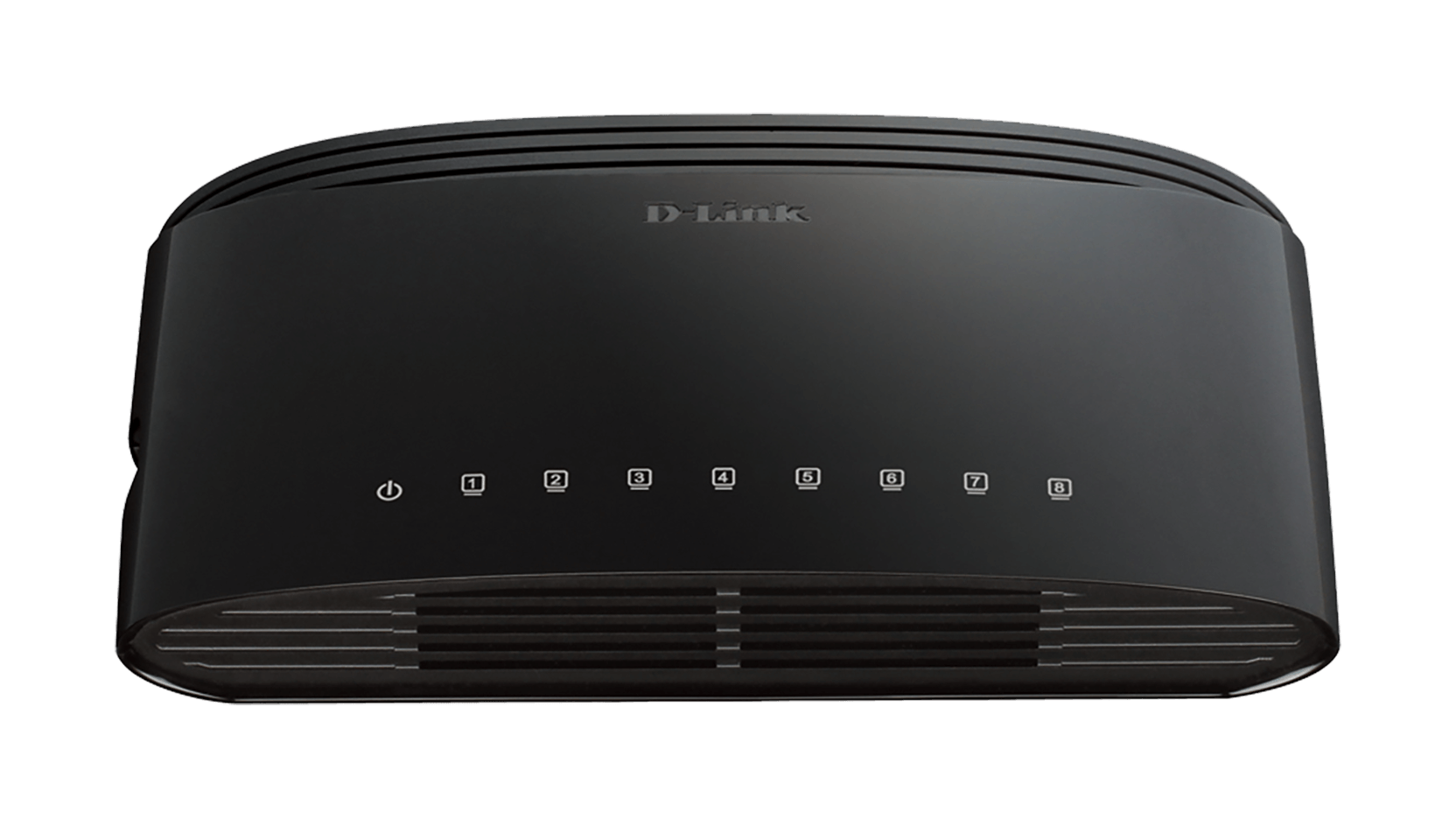

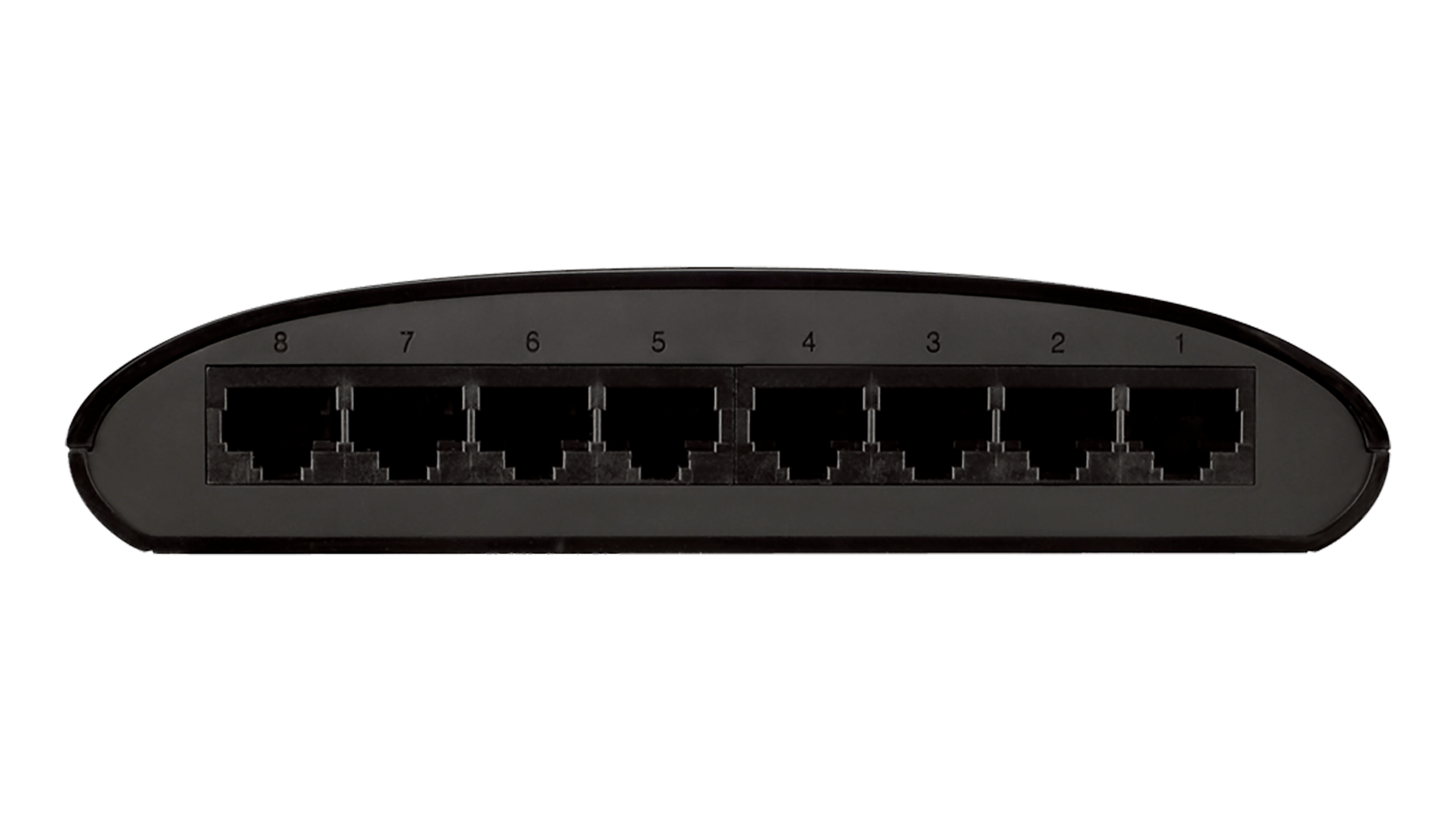

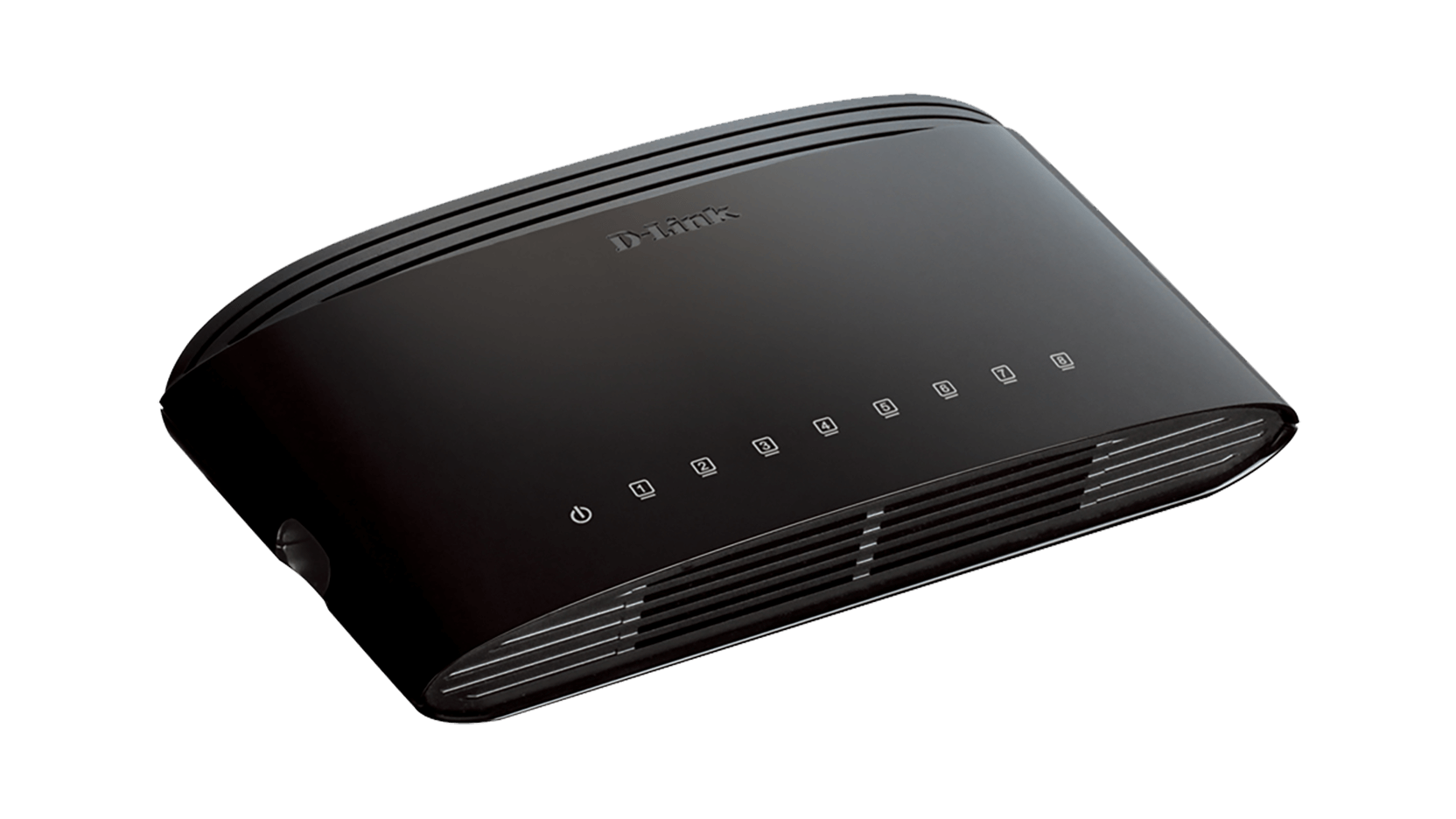

Η εμφάνιση του προϊόντος μπορεί να διαφέρει από την φωτογραφία.

Technical Specifications

Key Features

  • Inexpensive Fast Ethernet solution for Home/SOHO
  • Eight 10/100 Mbps Fast Ethernet ports
  • Auto MDI/MDIX crossover for all ports
  • Store-and-forward switching scheme
  • Full/half-duplex for Ethernet/Fast
  • Ethernet speeds
  • IEEE 802.3x Flow Control
  • Plug-and-play installation
  • RoHS compliant

Switching Fabric

  • 1.6 Gbps switching fabric



Standards

  • IEEE 802.3 10BASE-T Ethernet (twisted-pair copper)
  • IEEE 802.3u 100BASE-TX Fast Ethernet (twisted-pair copper)
  • ANSI/IEEE 802.3 NWay auto-negotiation
  • IEEE 802.3x flow control
  • IEEE 802.3az Energy-Efficient Ethernet (EEE)



Protocol

  • CSMA/CD



Data Transfer Rates

  • Ethernet:
    • 10 Mbps (half duplex)
    • 20 Mbps (full duplex)
  • Fast Ethernet:
    • 100 Mbps (half duplex)
    • 200 Mbps (full duplex)



Topology

  • Star



Media Interface Exchange

  • Auto MDI/MDIX adjustment for all ports



Network Cables

  • 10BASE-T:
    • UTP CAT 3/4/5/5e (100 m max.)
    • EIA/TIA-586 100-ohm STP (100 m max.)
  • 100BASE-TX:
    • UTP CAT 5/5e (100 m max.)
    • EIA/TIA-568 100-ohm STP (100 m max.)



LED Indicators

  • Per port:
    • Link/Activity
  • Per device:
    • Power



Transmission Method

  • Store-and-forward



MAC Address Table

  • 1K entries per device



MAC Address Learning

  • Automatic update



Packet Filtering/Forwarding Rates

  • Ethernet: 14,880 pps per port
  • Fast Ethernet: 148,800 pps per port



RAM Buffer

  • 57 KBytes per device



DC Input

  • External 5 V/1.2 A power adapter



Power Consumption

  • Power On (Standby):
    • DC input: 0.184 watts
    • AC input: 0.986 watts
  • Maximum:
    • DC input: 1.9 watts
    • AC input: 2.74 watts



Heat Dissipation

  • Power On (Standby):
    • AC input: 3.365 BTU/h
  • Maximum:
    • AC input: 9.351 BTU/h



Operating Temperature

  • 0 to 50 ˚C (32 to 122 ˚F)



Storage Temperature

  • ƒ-10 to 70 ˚C (14 to 158 ˚F)



Operating Humidity

  • 10% to 90% RH non-condensing



Storage Humidity

  • 5% to 90% RH non-condensing



Device Dimensions (W x D x H)

  • 164.5 x 111.5 x 36.0 mm (6.5 x 4.4 x 1.5 inches)



Certifications

  • FCC Class B
  • ICES-003 Class B
  • CE Class B
  • C-Tick Class B
  • VCCI Class B
  • cUL
  • CB
