Power over Ethernet Kit

DWL-P200

  • Produkt Status: Abgekündigt (EOL)
  • Für Bereiche an schwer zugänglichen Stellen ohne verfügbaren Stromanschluss
  • Kein zusätzlicher Strominstallationsaufwand
  • Preiswerter Einstieg in die PoE-Technik
  • Kompatibel zu jedem beliebigen Fast Ethernet Switch

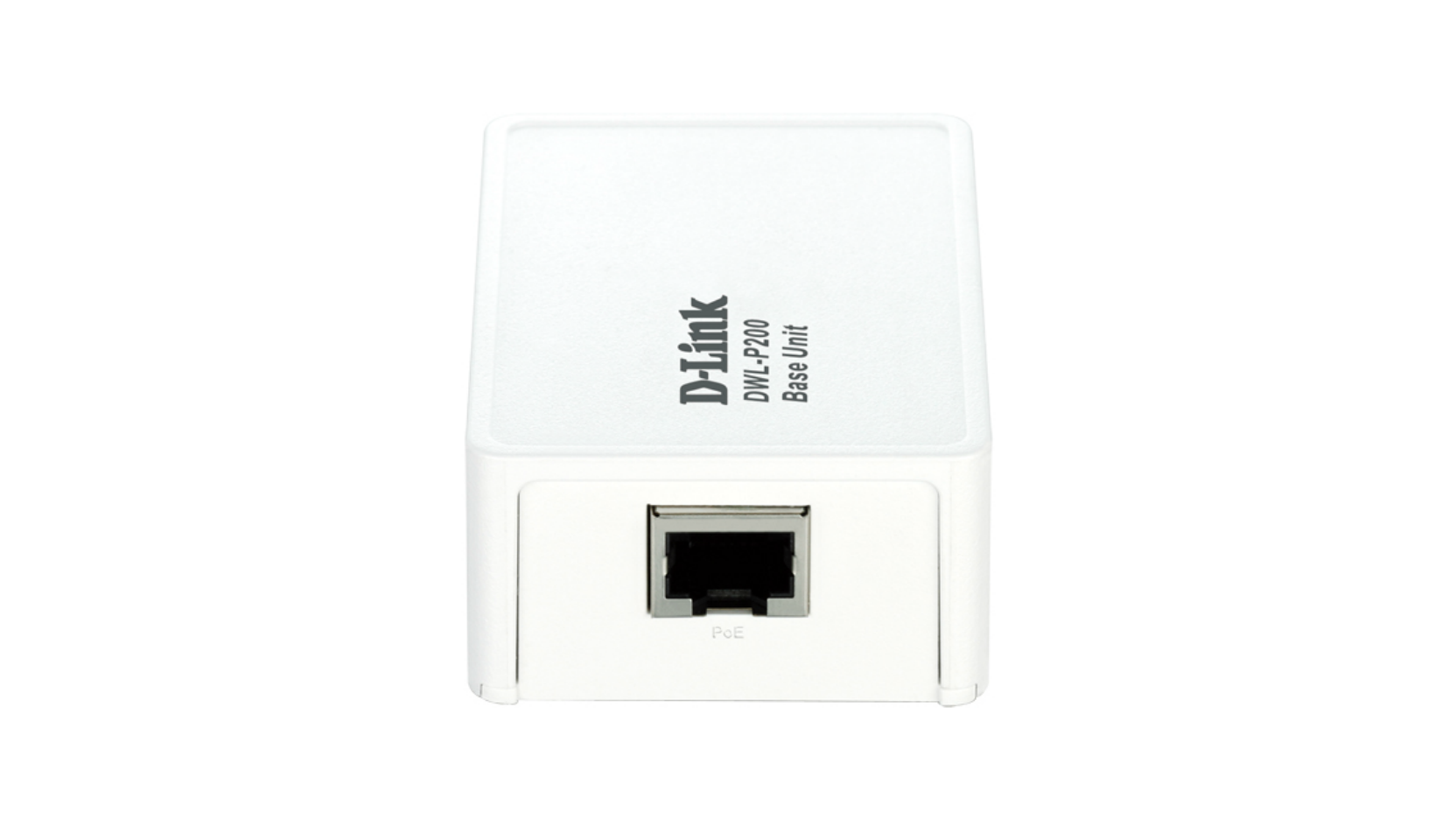

Das Power-over-Ethernet Kit DWL-P200 besteht aus 2 Adaptern, wodurch eine einfache PoE-Integration möglich ist.


Der Basis-Adapter, der an einem beliebigen Fast Ethernet Switch angebunden werden kann, leitet die Daten und den Strom auf ein einziges Kat 5 Netzwerkkabel. Über den Terminal-Adapter werden diese wieder aufgeteilt und separat zum angeschlossenen Endgerät weitergeleitet.


Durch diese einfache Technik können Endgeräte an schwer zugänglichen Stellen ohne Stromversorgung, wie Dächern oder Decken, angebracht werden. Dies erhöht die Flexibilität bei der Platzierung, da die Endgeräte nicht an herkömmliche Stromversorgungen (Steckdosen) gebunden sind.


Somit ist ein preiswerter Einstieg in die PoE-Technik möglich, da eine Anschaffung von PoE-fähigen Geräten nicht notwendig ist. Das DWL-P200 kann manuell von 5V auf 12V umgeschaltet werden und dadurch auch Endgeräte mit unterschiedlichen Spannungen versorgen.


Die Abbildung kann vom tatsächlichen Produkt abweichen.

Technical Specifications

  • Kompatibel zu D-Link Access Points, Camera Server und VoIP-Phones
  • Bestehend aus PoE Basis-Adapter inkl. Netzteil mit passendem Terminal-Adapter
  • Wahlweise 5V oder 12V Gleichspannung bereitgestellt auf den Adernpaaren 1+4 (EIA/TIA 568B) bzw. PINs 4,5 und 7,8
  • Geeignet für Twisted-Pair Kabel der Kategorie 5 und höher (8 Kontakte verbunden)
  • Geräte-Betrieb in bis zu 100m Entfernung von der nächsten Steckdose
Version Datum Typ Dateigröße
Datasheet (English) - PDF 0.29mb Herunterladen
Datenblatt - PDF 0.22mb Herunterladen
Version Beschreibung Datum Typ Dateigröße
1.02 Quick installation guide (multiple languages) 16.10.2012 PDF 3.22mb Herunterladen
Version Beschreibung Datum
DEU_CE_RevA Certificate of Declaration (multiple documents) - Herunterladen
