Topología:

DGS-1510-28X (p25) --- (p27) DGS-3420-28SC
(p26) --- (p28)

En este documento vamos a realizar la configuración LACP entre un DGS-1510 y un DGS-3420 utilizando los puertos de 10G, para ello vamos a utilizar los pueros #27 y #28 del DGS-3420 y los puertos #25 y #26 en el DGS-1510.


Paso 1 – Configuración  LACP en el DGS-3420-28SC

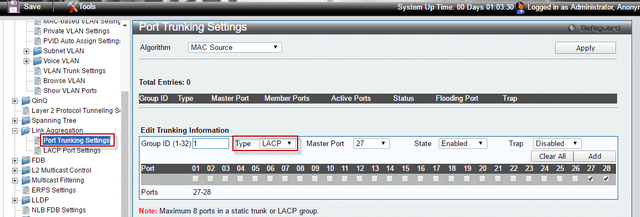

L2 Features/Link Aggregation /Port Trunking Settings

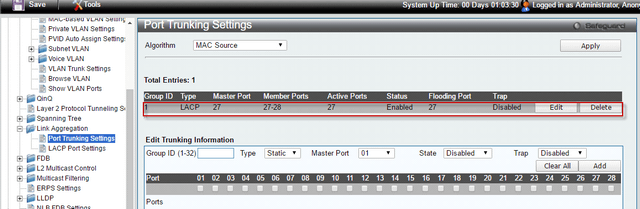

ID de grupo: 1; Tipo: LACP; puerto maestro: 27; Estado: Enabled (permitir), también, haga clic en el puerto 27,28 a continuación, pulse el botón añadir para crear la entrada.





Paso 2 – Configuración  LACP en el DGS-1510-28X

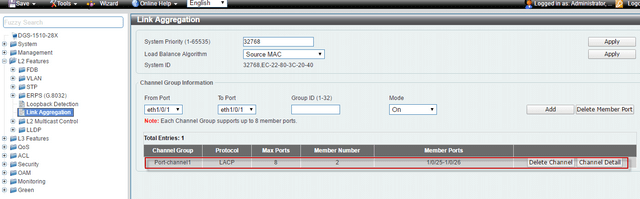

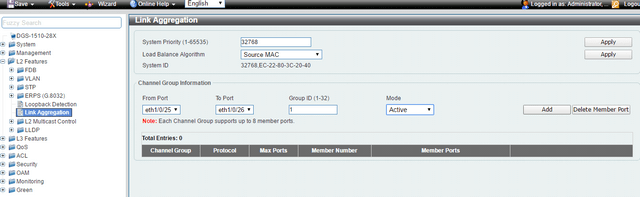

From Port (Desde el puerto): eth1 / 0/25; To Port (para el puerto): Eth1 / 0/26; ID de grupo: 1; Modo: On (Activo),  a continuación pulse el botón “Add” para crear la entrada.

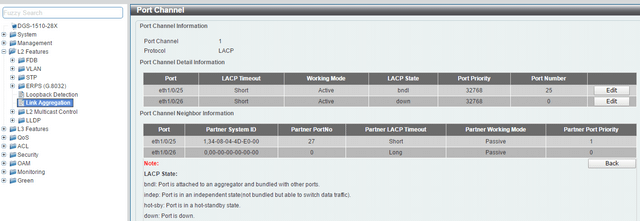

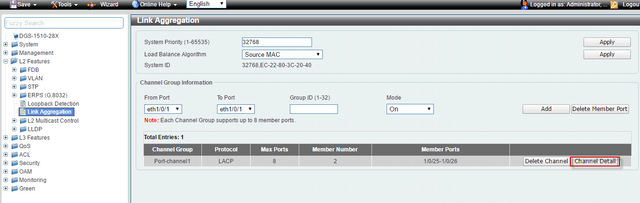

Podemos comprobar el estado de LACP haciendo clic en "Detalle channel" después de termi-nar la configuración.





Configuración LACP entre el DGS-1510 y el DGS-3420 utilizando un puerto de cobre.

Los pasos de configuración son los mismos que los pasos de 10G.

(Por favor, consulte el manual por el otros detalles de la configuración LACP).

Nota: no se puede agregar puertos de diferentes tipos a un enlace agregado
