En este ejemplo vamos a crear un enlace WDS (wireless distribution System)en la frecuencia de 5GHz para establecer una conexión punto a punto entre dos DWL-6700AP  y dos SSID para la frecuencia de 2,4GHz que estarán en diferentes Vlans.

Antes de comenzar verifique haber configurado una dirección IP valida para cada AP con su correspondiente gateway y DNS así como las Vlans en el DGS-3120.( si solo va a realizar el enlace punto a punto no es necesaria la configuración de las Vlans en el switch ni el paso 5 del documento).

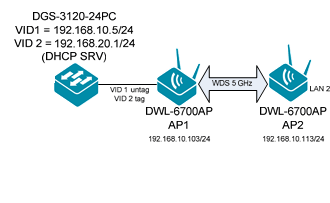

Topología:

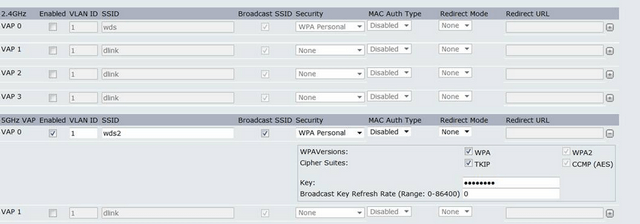

Paso 1 - Ingrese en la configuración del primer AP y configure un SSID para la banda de 5GHz (Manage/VAPssid). Este mismo SSID, seguridad y contraseña serán utilizadas en la configuración de 5GHz del segundo AP.



Paso 2 - Ingrese en la configuración del segundo AP y utilice el mismo procedimiento para el segundo DWL-6700AP (AP2), configure la misma red Wi-Fi (SSID) que la primera (con la misma clave de seguridad)



Step 3 - A continuación, tiene que establecer el Modo WDS para la banda de 5GHz en ambos APs, Ingrese en Manage/WDS del AP1, active la opción Spanning Tree Mode, haga un click en la pequeña flecha junto al recuadro del primer  "Remote Address" para indicar la dirección MAC del AP2 (si no encuentra la mac tiene que ingresarla manualmente, puede ver la Mac en las opciones de configuración del AP2 en Status/Interface/Wireless Settings/Radio 5GHz) e indicar la encryptación, SSID y clave anteriormente configurado en el paso anterior.

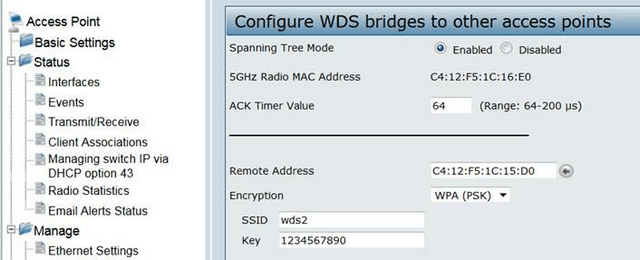

AP1 (con "dirección remota" la dirección MAC de AP2)

Pique en Apply (a final de página) para guardar la configuración.

Realice el mismo procedimiento en el AP2.

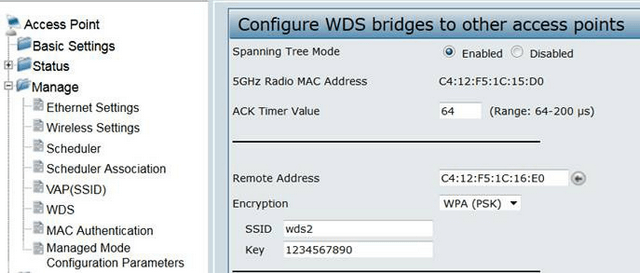

AP2 (con "dirección remota" la dirección MAC de AP1)




Step 4 - La configuración de los canales (channel) en la frecuencia de 2,4GHz puede quedar como por defecto en automático y el AP utilizará los canales menos congestionados, pero para la frecuencia de 5GHz es necesario configurar el mismo canal en los dos APS.

Ingrese en Manage/ Wireless Settings para realizar tanto la configuración de los canales de la frecuencia 2,4GHZ como la de la frecuencia de 5GHz.

Esta configuración tiene que ser aplicada a ambos APs (AP1 y AP2).

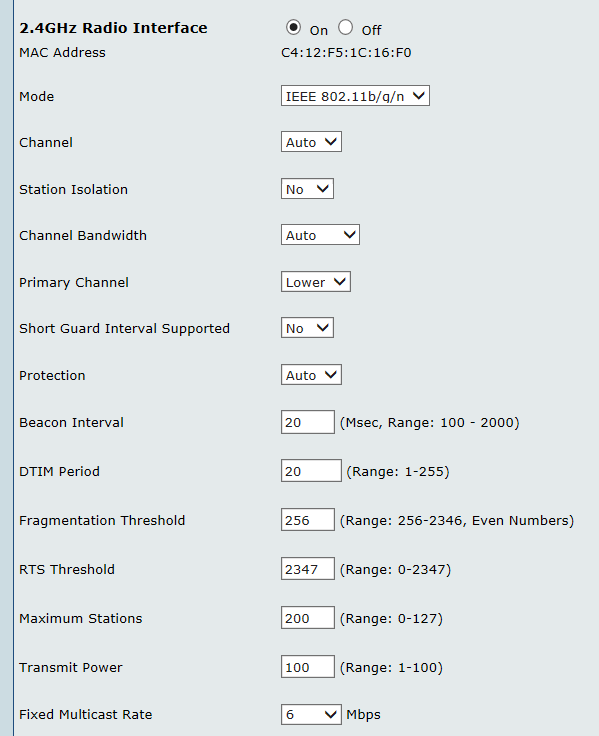

- Configuración de Canal automatico para 2,4GHz

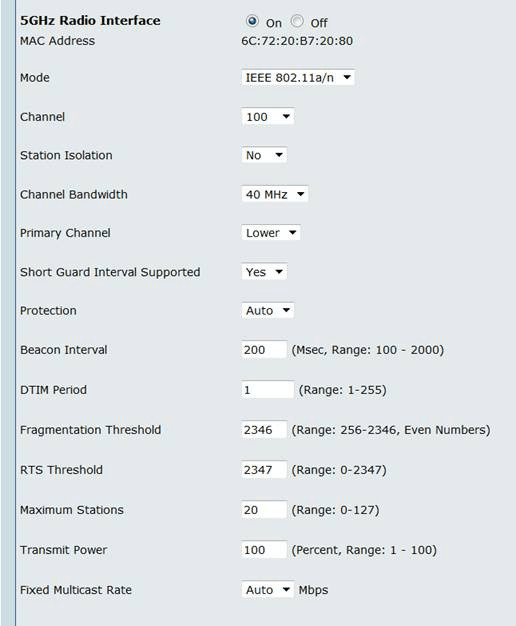

- Configuración de canal fijo (mismo canal en AP1 y AP2) para 5GHz.



Step 5 - A continuación, configure los SSID en la banda de frecuencia de 2,4 GHz indicando el correspondiente ID de cada Vlan según configuración realizada previamente en su Switch.

Esta configuración se realiza en Manage/VAP(SSID), marque el check box del VAP0, ingrese el nombre de la red inalámbrica (SSID), active el broadcast, en security use WPA Personal y configure en KEY la contraseña.

Realice el mismo procedimiento para el segundo SSID en VAP1 y pique en APPLY al final de página para guardar la configuración.

(si solo va a usar un SSID en su red de 2,4GHZ configure solo el VAP0 dejando la vlan1 por defecto).

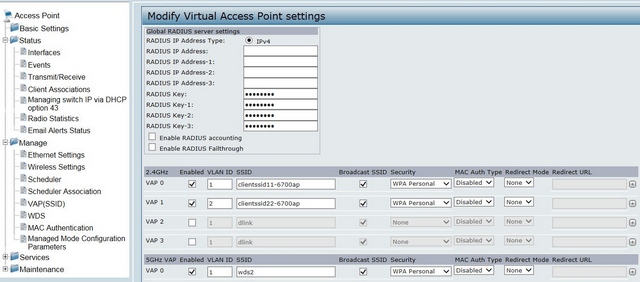

AP1:

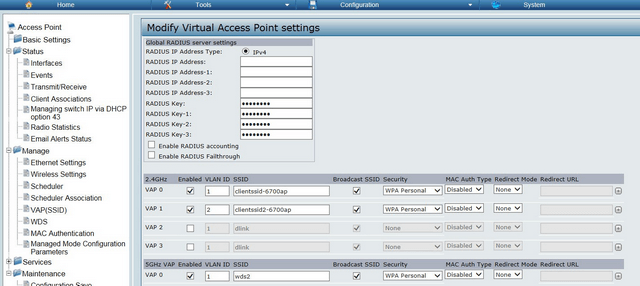

AP2 :
