VLAN ASIMMETRICA NELLA SERIE DGS-1210



Configurazione:

1. Accedere alla interfaccia web del dispositivo utilizzando l’indirizzo IP di default http://10.90.90.90  (è importante ricordare di impostare nel pc un indirizzo IP statico dello stesso rango dello switch).

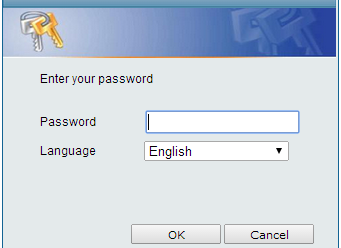

2. Digitare la password “admin” per default

3. Una volta all’interno dell’interfaccia web, entrare nel menú VLAN.

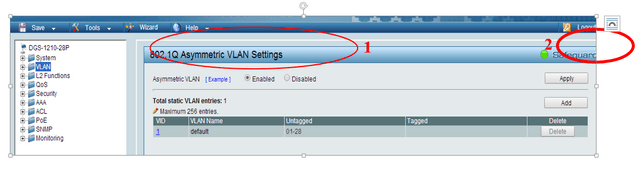

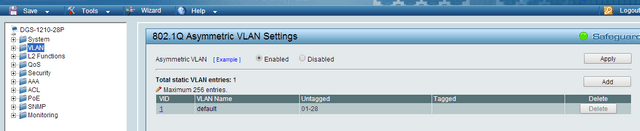

4. All’interno del menú VLAN, attivare l’opzione Asymmetric VLAN e spingere il bottone APPLY.

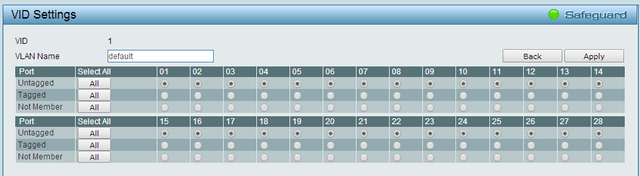

5. Al fine di modificare la VLAN1, cliccare nel numero 1 sulla colonna VID.


6. Assicurarsi che tutte le porte della VLAN1 siano impostate su Untagged.

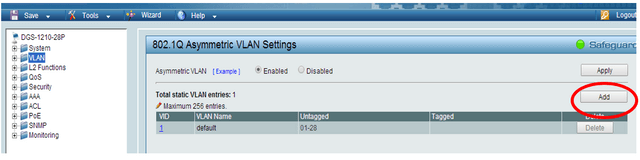

7.  Per Creare la VLAN2, spingere il bottone “Add”.

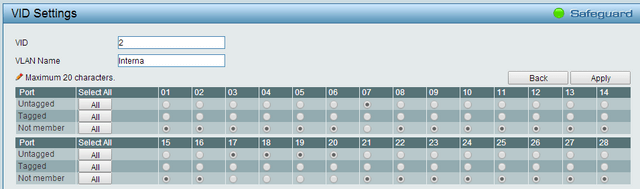

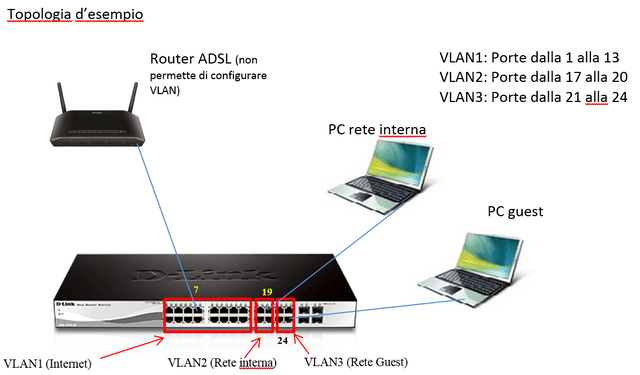

8. Configurare il VID con il numero 2 e impostare un nome alla VLAN, nel nostro esempio “Interna”. Successivamente configurare con untagged la porta “7”, che è la porta collegata al router, “17” e “20” che apparterranno alla VLAN “interna”. Impostare le rimanenti porte come “Not member” e spingere “Apply”.

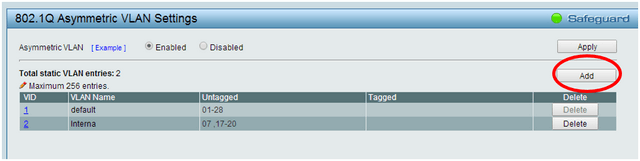

9.  Per Creare la VLAN3, spingere nuovamente il bottone “Add”.

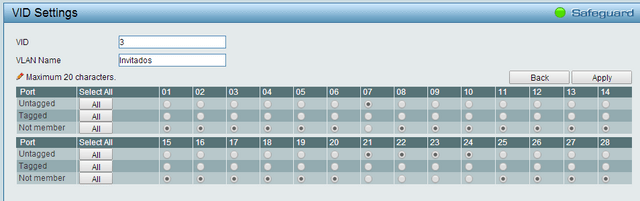

10. Configurare la VID con il numero 3 e impostare un nome per la VLAN, nel nostro esmepio “Invitados”. Successivamente configurare con untagged la porta “7”, che è la porta collegata al router, “17” e “20” che apparterranno alla VLAN “interna”. Impostare le rimanenti porte come “Not member” e spingere “Apply”.

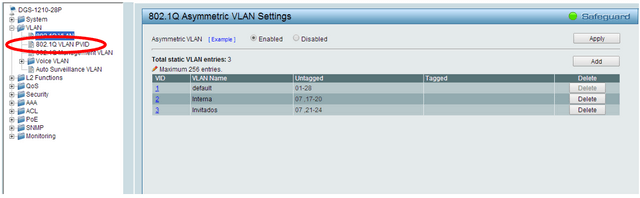

11. Nel Menu di sinistra, cliccare su 802.1Q VLAN PVID

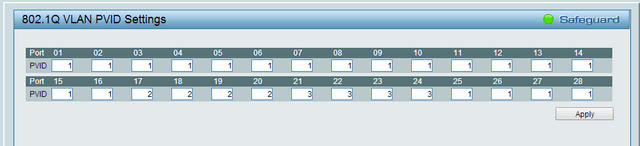

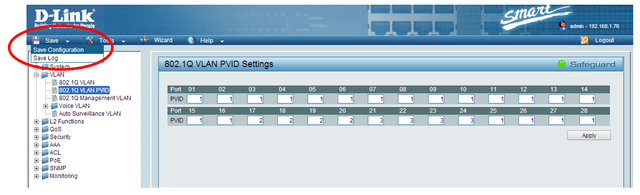

12. Configurare le porte dalla 17 alla 20 con il PVID 2 e le porta dalla 21 alla 24 con la PVID 3; la porta 7, porta in cui si trova il router, verrá mantenuta sulla PVID 1 che appartiene alla VLAN1 e spingere Aplly per impostare la configurazione.



13. Salvare tutta la configurazione appena impostata nello switch attraverso SAVE > SAVE CONFIGURATION.

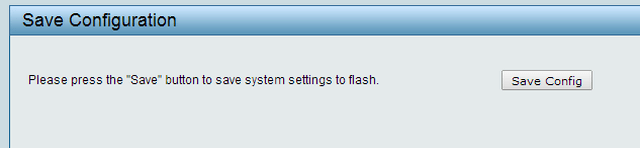

14. Fare click sul bottone “Save Configuration” al fine di terminare l’impostazione delle VLAN
