Come configurare un sensore PIR - DCS-6815 e DCS-6616
Esempio di configurazione:
• Adattatore per 12V per il PIR (a seconda del vostro PIR)
• Adattatore 5V per il circuito della DCS-6915 (max 5 V)

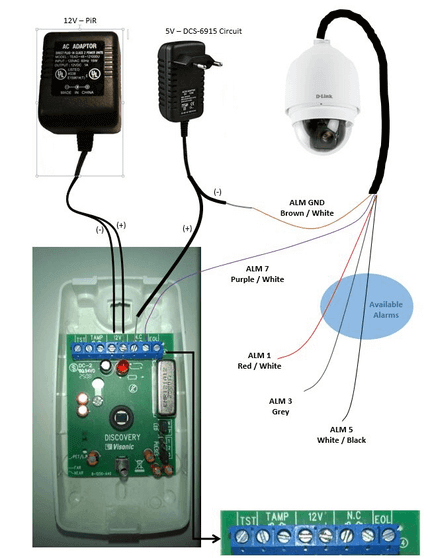

Passo 1 - configurare il cavo nel modo seguente:

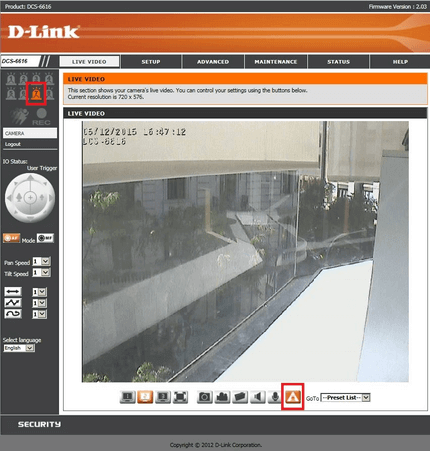

Passo 2 - dopo aver attivato il PIR si dovrebbe vedere "allarme 7" - questo significa che lo stato attivo è N.C. (normale - chiuso) e bisogno modificare questo in "Impostazioni avanzate"
ADVANCED > DI and DO
Fare clic su Fare clic su “Start Digital Output”

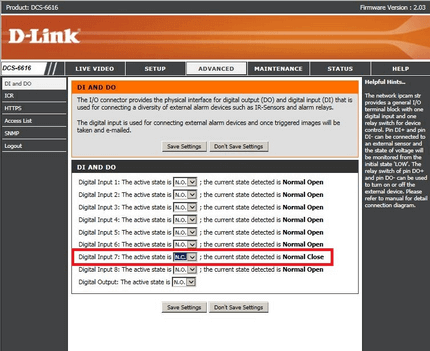

Passo 3 – Cambiare " Active State” da N.O. a N.C.
Da:
ingresso digitale 7: lo stato attivo è N.O .; la presenza dello stato attuale è Normal Aperto
A:
ingresso digitale 7: lo stato attivo è N.C. ; lo stato rilevato è Normal Chiuso
Fare clic su "Salva"
Click “Save”
