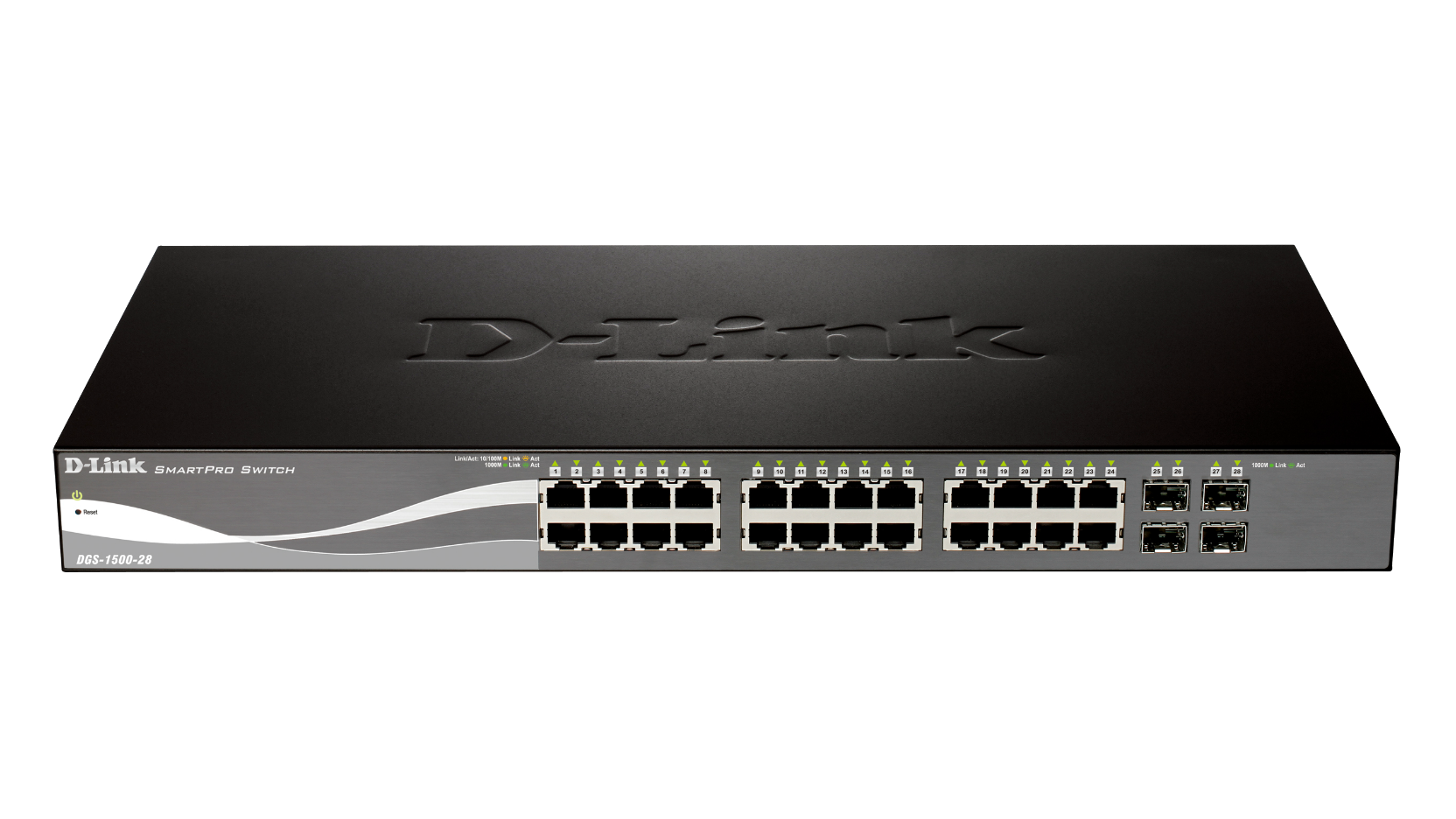

Gigabit Smart Managed Switches

DGS-1500 Series

  • Stato del prodotto: Obsoleto

Lo switch D-Link DGS-1500 della famiglia SmartPro è stato progettato per le piccole/medie imprese che necessitano di funzioni come il routing statico e il Virtual Stacking senza passare ad uno switch gestito. La famiglia integra gestione avanzata e funzioni di sicurezza che sono simili a quelle di uno switch gestito, ma meno complessa.


Download the datasheet.

Elenco negozi
  • Virtual stacking con SIM (Single IP Management)
  • Velocità Gigabit su tutte le porte
  • Caratteristiche di sicurezza solitamente presente solo nei modelli di fascia alta
  • Safeguard Engine per proteggere la rete dal traffico eccessivo
  • Funzionalità PoE (Pwer over Ethernet) (DGS-1500-28P)
  • Auto Voice VLAN per una facile integrazione dei telefoni IP in rete
  • Auto Sorveglianza VLAN per una fluidità video da telecamere IP
  • Facile configurazione con una GUI Web
  • Design a risparmio energetico

Lo switch D-Link DGS-1500 della famiglia SmartPro è stato progettato per le piccole/medie imprese che necessitano di funzioni come il routing statico e il Virtual Stacking senza passare ad uno switch gestito. La famiglia integra gestione avanzata e funzioni di sicurezza che sono simili a quelle di uno switch gestito, ma meno complessa. Lo Switch DGS-1500-28P con funzionalità PoE, compatibile con lo standard 802.3af e 802.3at, è in grado di alimentare i dispositivi collegati (fino a 30 Watt), è uno switch Green e può essere spento tramite l’impostazione a tempo del Time-based PoE. Tra le funzionalità avanzate di gestione il DGS-1500 include: SNMP, gestione Web, Utility SmartConsole e CLI Compact, filtraggio ACL e Safeguard Engine di D-Link.

Il DGS-1500 ha la funzionalità Auto Voice VLAN, assicurando priorità al traffico voce, ed è dotato di ventola intelligente con sensore termico in grado di rilevare cambiamenti di temperatura, che regola di conseguenza la velocità delle singole ventole a seconda della temperatura nella zona di pertinenza di queste; limitando al minimo il dispendio energetico. Inoltre, la funzione di switch D-Link Green ™ 3.0 consente risparmi energetici significativi.

Risparmio Energetico

D-Link sta cercando di assumere un ruolo guida nello sviluppo di tecnologie innovative e di risparmio energetico che non sacrifichino le prestazioni operative o di funzionalità. Il DGS-1500 implementa la D-Link Green Technology, che include una modalità di risparmio energetico, ventola intelligente, dissipazione di calore, il rilevamento della presenza e della lunghezza del cavo. Le funzioni di risparmio energetico comprendono la possibilità di pianificare lo spegnimento delle porte quando non in uso, e il passaggio alla modalità di ibernazione. Gli switch green D-Link sono in grado anche di rilevare la lunghezza dei cavi collegati e regolare di conseguenza la potenza. In caso di disconnessione di un dispositivo da una porta, lo Switch smette di alimentarla e entra in modalità stand by, garantendo reale risparmio energetico.

Funzioni avanzate

Il DGS-1500 dispone di funzioni avanzate come Stacking virtuale e routing statico, che riducono il numero di indirizzi IP della rete (fino a 32 dispositivi come una singola unità con un indirizzo IP). Ciò semplifica la gestione di rete per piccoli gruppi di lavoro.

Funzioni Layer 2

Questi switch sono dotati di una gamma completa di funzioni Layer 2, tra cui IGMP snooping, mirroring delle porte, Spanning Tree e Link Layer Discovery Protocol (LLDP). Il flusso IEEE 802.3x funzione di controllo consente ai server di connettersi direttamente allo switch per un veloce trasferimento dei dati. Le porte Gigabit (2000 Mbps Full Duplex) garantisco il traffico dati ad alta velocità con minime perdite. Tra le funzioni di manutenzione di rete ci sono il Loopback Detection, che rileva i loop creati da una porta specifica o definisce lo spegnimento di un’intera VLAN automaticamente; e la diagnostica dei cavi, progettata principalmente per amministratori e responsabili di rete, che possono individuare rapidamente il tipo di errore sui cavi e determinare la qualità degli stessi.

QoS, controllo della larghezza di banda

La serie DGS-1500 ha la funzione Auto Surveillance VLAN (ASV) e Auto Voice VLAN, ideali per implementare reti VoIP e di videosorveglianza IP. L’Auto Surveillance VLAN è un'innovativa funzionalità che identifica automaticamente tutte le soluzioni di sorveglianza IP installate e le associa ad una VLAN indipendente creata ad hoc dal sistema. Questa funzione permette ai responsabili di rete di creare facilmente una rete ibrida affidabile e flessibile, riducendone complessità e costi di ideazione, installazione, configurazione e mantenimento. Scopo principale della funzionalità Auto Surveillance VLAN è quello di garantire che lo streaming video del sistema di videosorveglianza installato non sia ritardato o interrotto dal normale traffico di rete di un'azienda. Per far ciò lo Switch D-Link Smart III crea una Virtual LAN distinta dalla rete aziendale e totalmente dedicata alla rete di sorveglianza IP, per gestire agevolmente e contemporaneamente i due flussi, dati e video. La medesima funzione ha l’Auto Voice VLAN, che migliora il servizio VoIP collocando il traffico voce da un telefono IP assegnato a una VLAN dedicata, per garantire qualità e sicurezza del traffico voce.

Proteggete la vostra rete

La funzione D-Link Safeguard Engine protegge gli switch dal traffico in eccesso causato da malware e virus e l’intera rete dal conseguente collasso. Lo switch tramite l'Access Control List (ACL) mig contribuisce a proteggere la rete informatica interna dal traffico di screening sulla base di indirizzi IP o MAC. La serie DGS-1500 per prevenire attacchi ARP Spoofing utilizza l’ACL per bloccare i pacchetti non validi o che contengono falsi messaggi ARP. Per maggiore sicurezza, la funzionalità Screening DHCP.

Prodotti correlati

Transceiver SFP / mini-GBIC 1 porta 1000BASE-LX
DEM-310GT
Maggiori informazioni
Transceiver SFP / mini-GBIC 1 porta 1000BASE-SX
DEM-311GT
Maggiori informazioni
1000BASE-SX multi-mode SFP transceiver
DEM-312GT2
Maggiori informazioni
SFP 1000Base-LX Single-mode Fibre Transceiver (80km)
DEM-315GT
Maggiori informazioni
SFP 100Base-FX Single-mode Fibre Transceiver
DEM-210
Maggiori informazioni

Technical Specifications

Interface

Number of 10/100/1000BASE-TX ports

  • DGS-1500-20 - 16 ports
  • DGS-1500-28 - 24 ports
  • DGS-1500-28P - 24 ports
  • DGS-1500-52 - 48 ports

Number of SFP ports

  • DGS-1500-20 - 4 ports
  • DGS-1500-28 - 4 ports
  • DGS-1500-28P - 4 ports
  • DGS-1500-52 - 4 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget)

  • DGS-1500-28P (802.3af/802.3at/24 ports/370W(740W with external RPS))

Performance

Switch Capacity

  • DGS-1500-20 - 40 Gbps
  • DGS-1500-28 - 56 Gbps
  • DGS-1500-28P - 56 Gbps
  • DGS-1500-52 - 104 Gbps

64-Byte Packet Forwarding Rate

  • DGS-1500-20 - 29.8 Mpps
  • DGS-1500-28 - 41.7 Mpps
  • DGS-1500-28P - 41.7 Mpps
  • DGS-1500-52 - 77.4 Mpps

MAC Address Table Size

  • 16K

Packet Buffer

  • 1 MB per device

Jumbo Frame

  • Up to 10,000 Bytes

Diagnostic LED Indicators

DGS-1500-20, DGS-1500-28, DGS-1500-52

  • Power (per device)
  • Link/Activity/Speed (per 10/100/1000 Mbps port)
  • Link/Activity/Speed (per SFP port)

DGS-1500-28P

  • Power (per device)
  • Link/Activity/Speed (per 10/100/1000 Mbps port)
  • Link/Activity/Speed (per SFP port)
  • Button to switch LED display mode between PoE and Link/Activity
  • PoE (per 10/100/1000 Mbps port)
  • PoE Max
  • RPS
  • LED select indicator button

Physical & Environmental

Power Consumption (Standby/Maximum)

  • DGS-1500-20 - 7.2W / 14.06W
  • DGS-1500-28 - 6.42W / 16.81W
  • DGS-1500-28P - 19.8W / 447 W (PoE on)
  • DGS-1500-52 - 22.05W / 43.5W

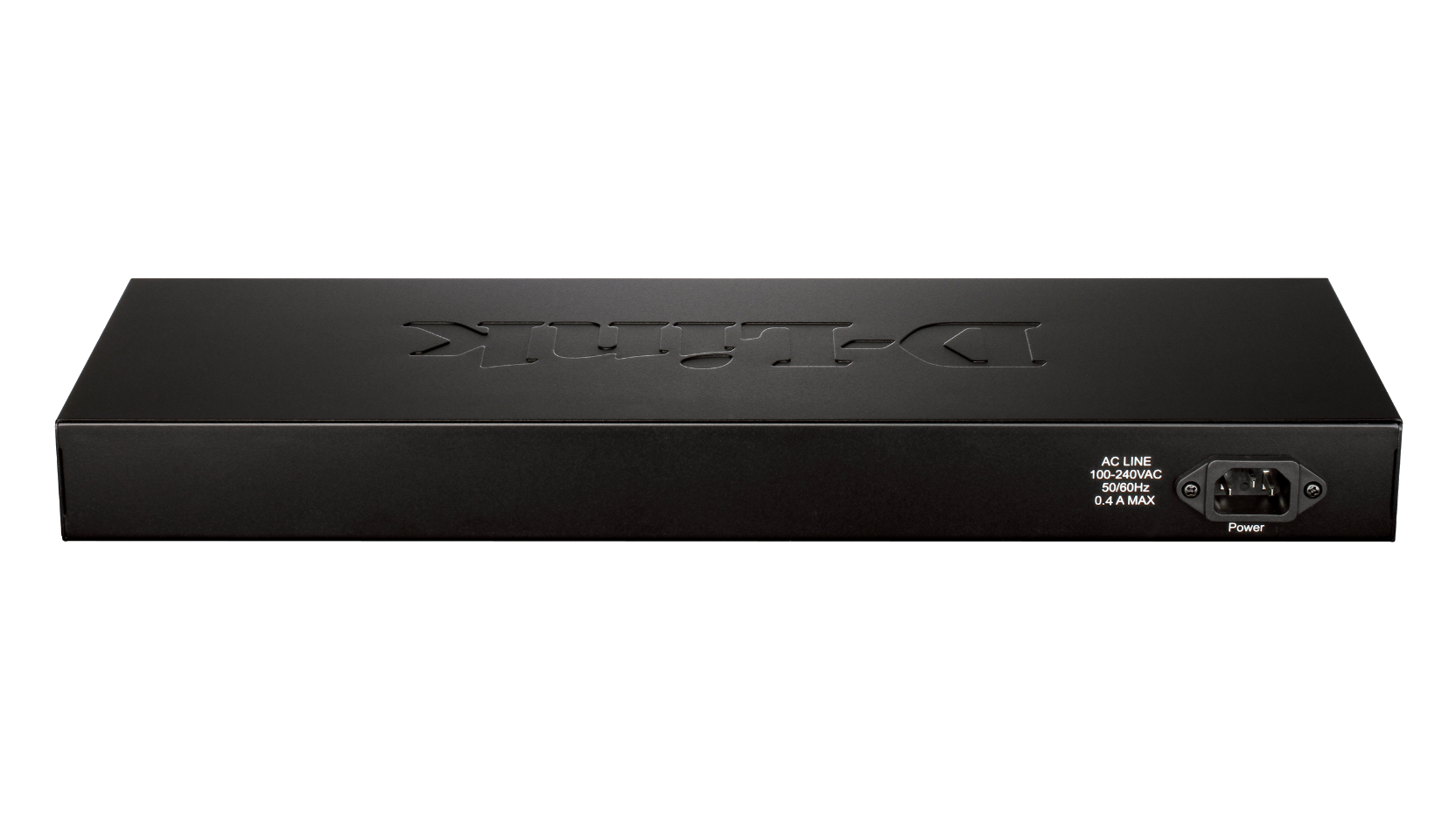

Power Input

  • 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H)

  • DGS-1500-20 - 440 x 140 x 44 mm
  • DGS-1500-28 - 440 x 210 x 44 mm
  • DGS-1500-28P - 440 x 310 x 44 mm
  • DGS-1500-52 - 440 x 250 x 44 mm

Size

  • 19-inch standard rackmounting width
  • 1U Height

Ventilation

  • DGS-1500-20 - fanless
  • DGS-1500-28 - fanless
  • DGS-1500-28P - 2 smart fans
  • DGS-1500-52 - 2 smart fans

Heat Dissipation

  • DGS-1500-20 - 47.97 BTU/hour
  • DGS-1500-28 - 57.36 BTU/hour
  • DGS-1500-28P - 1525.16 BTU/hour
  • DGS-1500-52 - 148.42 BTU/hour

Temperature

  • Operating: 5° to 50°C (41° to 122°F)
  • Storage: -20° to 70°C (-4° to 158°F )

Humidity

  • Operating: 0% ~ 95% non-condensing
  • Storage: 0% ~ 95% non-condensing

Certification

  • FCC Class A, CE Class A, ICES-003, VCCI Class A, C-Tick, BSMI

Safety

  • cUL, LVD

Software Feature

D-Link Single IP Management

  • Virtual Stacking/Clustering of up to 32 units over IPv6

L2 Features

  • MAC Address Table
    • 16K entries
  • IGMP Snooping
    • IGMP v1/v2 Snooping
    • Supports 256 IGMP groups
    • Supports at least 64 static multicast addresses
    • IGMP per VLAN
    • Supports IGMP Snooping Querier
  • Loopback Detection
  • 802.3ad Link Aggregation
    • DGS-1500-20: Max. 10 groups per device, 8 portsper group
    • DGS-1500-28/DGS-1500-28P: Max. 14 groups perdevice, 8 ports per group
    • DGS-1500-52: Max. 26 groups per device, 8 portsper group
  • LLDP
  • LLDP-MED
  • Spanning Tree Protocol
    • 802.1D STP
    • 802.1w RSTP
    • 802.1s MSTP
  • Flow Control
    • 802.3x Flow Control
    • HOL Blocking Prevention
  • Port Mirroring
    • One-to-One
    • Many-to-One
    • Supports Mirroring for Tx/Rx/Both
  • Cable Diagnostics
  • Configurable MDI/MDIX
  • Multicast Filtering
    • Forwards all unregistered groups
    • Filters all unregistered groups
  • Jumbo Frame
    • Up to 10,000 bytes

VLAN

  • 802.1Q
  • VLAN Group
    • Max. 4K static VLAN groups
    • Max. 4094 VIDs
  • Asymmetric VLAN
  • Auto Voice VLAN
    • Max. 10 user defined OUI
    • Max. 8 default OUI
  • Auto Surveillance VLAN
  • GVRP
    • Up to 256 dynamic VLANs

Quality of Service (QoS)

  • 802.1p Quality of Service
  • 4 queues per port
  • Queue Handling
    • Strict
    • Weighted Round Robin (WRR)
  • Bandwidth Control
    • Port-based (Ingress/Egress, min granularity 10/100/1000 is 64 Kbs)
  • QoS based on:
    • 802.1p Priority Queues
    • DSCP
    • ToS
    • IPv6 Traffic Class
    • IPv6 Flow Label
    • TCP/UDP port

L3 Features

  • IPv6 Neighbor Discovery (ND)
  • IP Interface
    • Supports 4 interfaces
  • ARP
    • 64 Static ARP
    • Supports Gratuitous ARP

L3 Routing

  • Default Routing
  • Static Routing
    • Max. 32 IPv4 Static Route entries
    • Max. 128 IPv4 Host Routes
    • Max. 16 IPv6 Static Route entries
    • Max. 64 IPv6 Host Routes

Access Control List (ACL)

  • DGS-1500-20/28/28P:
    • Max. 50 profiles
    • Max. 200 rules shared by profiles
    • Each rule can be associated with a single port or multiple ports
  • DGS-1500-52:
    • Max. 50 profiles
    • Max. 450 rules shared by profiles
    • Each rule can only be associated with a single port
  • ACL based on
    • MAC Address
    • IPv6 Address (ICMP/IGMP/TCP/UDP )
    • 802.1p
    • DSCP Ethernet type

Security

  • Broadcast/Multicast/Unicast Storm Control
  • D-Link Safeguard Engine
  • DHCP Server Screening
  • IP-MAC-Port Binding (Smart Binding)
    • Supports 512 address binding entries
    • ARP mode
    • ACL mode
    • Supports DHCP Snooping
  • ARP Spoofing Prevention
    • Max. 64 entries
  • Traffic Segmentation
  • SSH v2
  • SSL
    • Supports v1/v2/v3
  • 802.1X Port-based Access Control
  • Port Security
    • Supports up to 64 MAC addresses per port

AAA

  • 802.1X Authentication
    • Supports local/RADIUS database
    • Supports Port-based access control
    • Supports EAP, OTP, TLS, TTLS, PEAP
  • IPv6 RADIUS Server

MIB

  • 1213 MIB II
  • 1493 Bridge MIB
  • 1907 SNMP v2 MIB
  • 1215 Trap Convention MIB
  • 2233 Interface Group MIB
  • D-Link Private MIB
  • LLDP MIB
  • Power-Ethernet MIB4
  • Zone Defense MIB

RFC Standard Compliance

  • RFC 783 TFTP
  • RFC 854 Telnet Server
  • RFC 951 BootP/DHCP Client
  • RFC 1157 SNMP v1, v2, v3
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1350 TFTP
  • RFC 1493 Bridge MIB
  • RFC 1769 SNTP
  • RFC 1542 BootP/DHCP Client
  • RFC 1901 SNMP v1, v2, v3
  • RFC 1907 SNMP v2 MIB
  • RFC 1908 SNMP v1, v2, v3
  • RFC 2068 FCS
  • RFC 2131 BootP/DHCP Client
  • RFC 2138 RADIUS Authentication
  • RFC 2139 RADIUS Authentication
  • RFC 2233 Interface Group MIB
  • RFC-2246 SSL
  • RFC 2475
  • RFC 2570 SNMP v1, v2, v3
  • RFC 2575 SNMP v1, v2, v3
  • RFC 2598 CoS
  • RFC 2616 FCS
  • RFC 2618 RADIUS Authentication
  • RFC 2819 RMON v1
  • RFC 2865 RADIUS Authentication
  • RFC 3164 System Log
  • RFC 3195 System Log
  • RFC 3411-17 SNMP
  • RFC 3621 Power Ethernet MIB

OAM

  • Cable Diagnostics

Management

  • Web-based GUI
  • Single IP Management
  • Compact CLI
  • Telnet Server
  • TFTP Client
  • Configurable MDI/MDIX
  • SNMP
    • Supports v1/v2c/v3
  • SNMP Trap
  • Trap for SmartConsole Utility
  • Backup/Upgrade firmware
  • Smart Wizard
  • Upload/Download Configuration file
  • System Log
    • Max. 500 log entries
  • BootP/DHCP Client
  • SNTP
  • ICMP v6
  • IPv4/v6 Dual Stack
  • DHCP Auto Configuration
  • Debug Command
  • Time Setting
    • SNTP
  • RMONv1
  • Trusted Host
  • Time-based PoE (DHP-1500-28P only)
  • User Account (Max. 4 concurrent sessions)



Green™ V3.0 Technology

  • Power Saving by:
    • Link Status
    • Cable Length
    • LED Shutoff
    • Port Standby
    • System Hibernation
    • Port Shutoff
