Switch Unmanaged 16 porte 10/100Mbps

DES-1016R+

  • Stato del prodotto: Obsoleto

Realizzato con le funzionalità più innovative, questo switch è stato ideato per gruppi di lavoro con esigenze sofisticate. Potente ma semplice da utilizzare, consente agli utenti di connettere semplicemente una qualsiasi porta a un nodo a 10Mbps o 100Mbps per moltiplicare l'ampiezza di banda, migliorare i tempi di risposta e soddisfare pesanti carichi di lavoro.





Download the datasheet.

Elenco negozi

Realizzato con le funzionalità più innovative, questo switch è stato ideato per gruppi di lavoro con esigenze sofisticate. Potente ma semplice da utilizzare, consente agli utenti di connettere semplicemente una qualsiasi porta a un nodo a 10Mbps o 100Mbps per moltiplicare l'ampiezza di banda, migliorare i tempi di risposta e soddisfare pesanti carichi di lavoro.

16 porte 10/100Mbps
Lo switch fornisce 16 porte 10/100Mbps. Tutte le porte sono in grado di negoziare sia la velocità di connessione in ambienti di rete 10BASE-T e 100BASE-TX, sia la modalità di trasmissione full-duplex o half-duplex.

Auto adattamento dei cavi MDI/MDIX
Tutte le porte 10/100Mbps supportano l'auto-adattamento di cavi MDI/MDIX, eliminando totalmente l'utilizzo di cavi incrociati o di porte di uplink. Occorre solamente connettere ciascuna porta ad un server, una workstation o un hub usando il comune cavo twisted-pair diritto. La porte sono in grado di riconoscere automaticamente il tipo di apparato connesso e di sistemare automaticamente la polarità Tx e Rx, prima di iniziare a trasmettere o ricevere dati.

Porte in fibra ottica 100Mbps opzionali
Il pannello frontale dello switch è fornito di uno slot che permette l'installazione di un modulo opzionale in fibra ottica Fast Ethernet. Questo modulo fornisce due porte in fibra ottica a 100Mbps per eseguire connessioni a due server contemporaneamente o connessioni switch-to-switch in fibra ottica fino a 2 km di distanza.

Controllo di flusso
Il controllo di flusso incorporato nello switch e disponibile in modalità full-duplex rappresenta uno strumento per evitare la perdita di dati durante la trasmissione sulla rete. Se connesso a una scheda di rete che a sua volta supporta questa funzionalità, lo switch invia dei segnali al personal computer per notificare il sovraccarico del buffer nei momenti di picco. A fronte di questi segnali il personal computer interrompe la trasmissione fino a quando lo switch non è nuovamente in grado di accettare i dati.

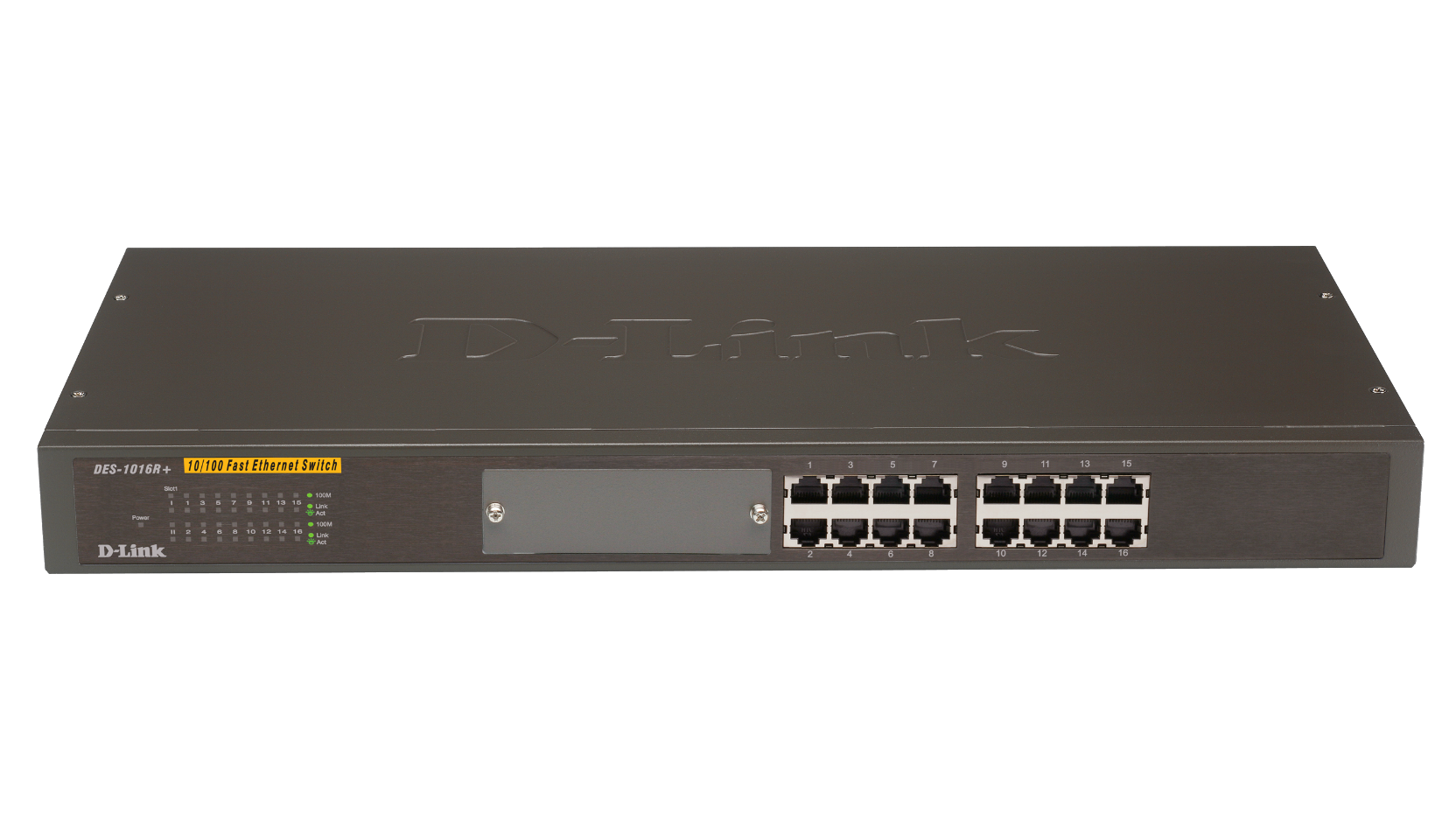

L'aspetto del prodotto reale può differire dall'immagine visualizzata in questa pagina.

Technical Specifications

Funzionalità
  • Switch Layer 2
  • 16 porte 10/100Mbps
  • Standard IEEE 802.3 10BASE-T Ethernet
  • Standard IEEE 802.3u 100BASE-TX Fast Ethernet
  • Standard IEEE 802.3u 100BASE-FX Fast Ethernet
  • Standard IEEE 802.3x Flow Control
  • Standard ANSI/IEEE 802.3 Nway di auto-negoziazione della velocità
  • Supporto full/half duplex per ogni porta
  • Auto apprendimento della configurazione di rete
  • Auto correzione dell'inversione di polarità dei cavi
  • Auto adattamento dei cavi MDI/MDIX
  • RAM Buffer allocato dinamicamente per ogni porta
  • Alimentatore interno
  • Slot di espansione per modulo opzionale con 2 porte in fibra ottica 100Mbps
  • Lunghezza 19" per montaggio in rack, altezza 1 U
  • FCC Classe A, CE Classe A, C-Tick, VCCI Classe A, BSMI Classe A
  • UL (UL1950), CSA (CSA950), TUV/GS (EN60950)


Prestazioni
  • Metodo switching : Store and Forward
  • Tabella indirizzi MAC : 4K per dispositivo
  • Auto apprendimento della configurazione di rete
  • Percentuale filtraggio/inoltro pacchetti Ethernet : 14,880 pps per porta
  • Percentuale filtraggio/inoltro pacchetti Fast Ethernet : 148,800 pps per porta
  • RAM Buffer : 256KB per 8 porte


Garanzia
  • 2 anni
