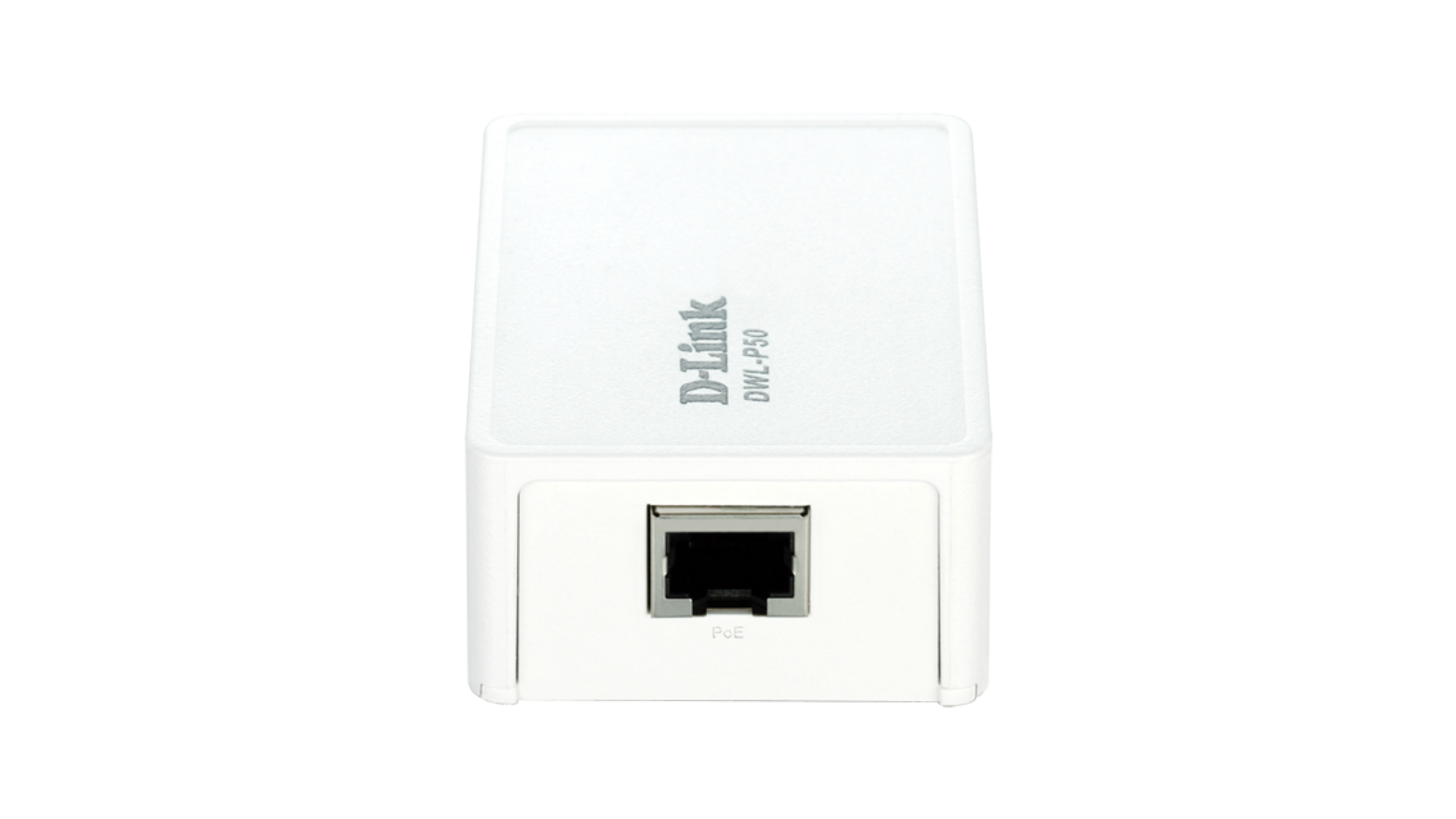

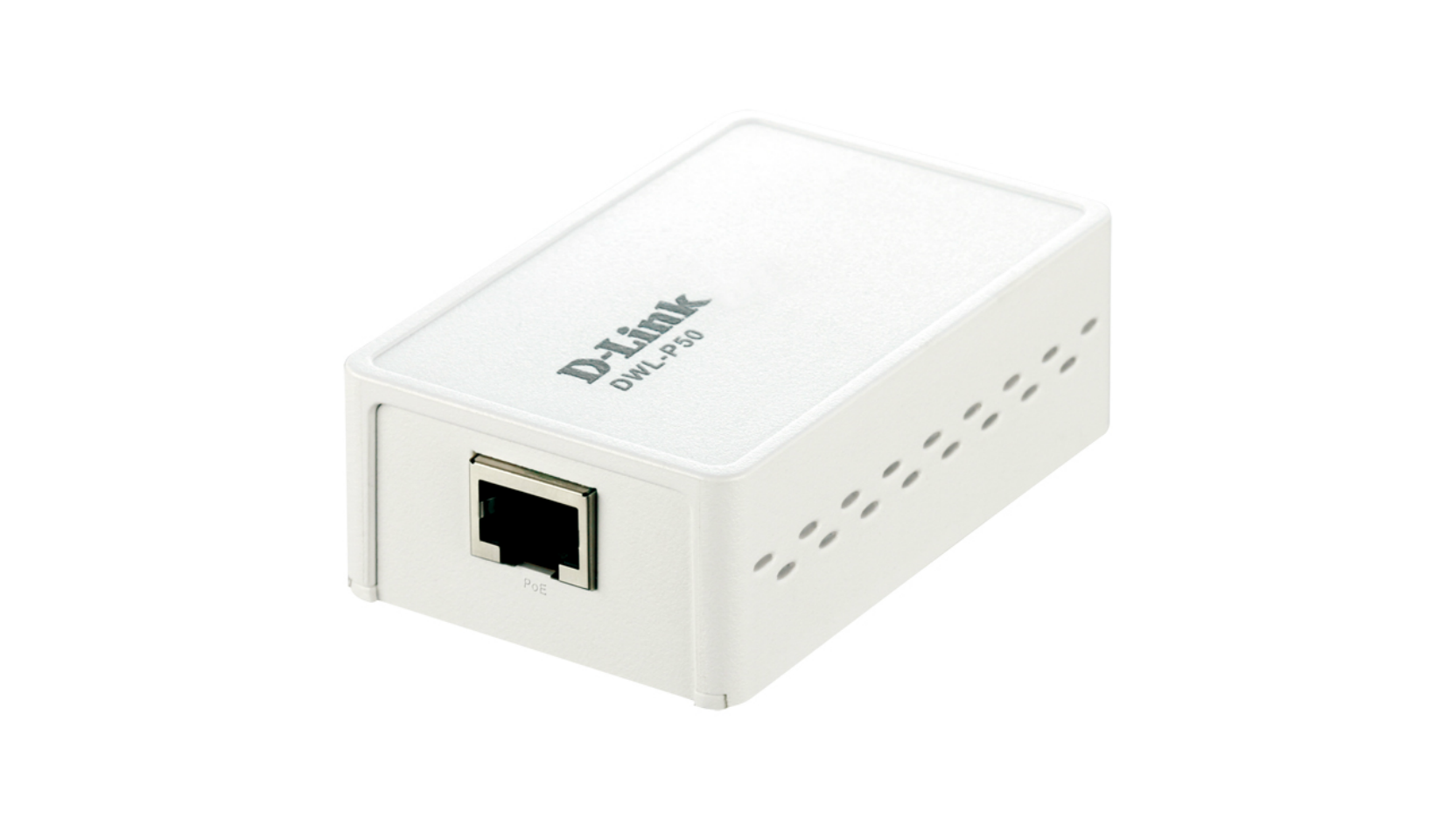

Power Over Ethernet Splitter

DWL-P50

  • Product Status: Phased Out

Adaptor 5VDC/12VDC Power Over Ethernet

Ο Adaptor DWL-P50 Power over Ethernet με μία θύρα τροφοδοτεί με συνεχές ηλεκτρικό ρεύμα συσκευές που δεν υποστηρίζουν την λειτουργία PoE (τροφοδοσία μέσω Ethernet), όπως για παράδειγμα βιντεοκάμερες παρακολούθησης, καθώς και σημεία ασύρματης σύνδεσης. Ειδικότερα, το προϊόν λειτουργεί με LAN switch καθώς και με άλλες συσκευές, οι οποίες υποστηρίζουν το εμπορικό πρότυπο 802.3af PoE (Power over Ethernet). Έχει μελετηθεί ειδικά, ώστε να τροφοδοτεί συσκευές συνδεδεμένες στο δίκτυο, επιτρέποντας την εγκατάστασή τους ακόμα και σε σημεία όπου δεν υπάρχουν ρευματοδότες, όπως για παράδειγμα σε σκεπές και οροφές. Η συσκευή DWL-P50 υποστηρίζει ρεύμα 5VDC και 12VDC και μπορεί να χρησιμοποιηθεί σε διατάξεις δικτύου με ποικίλες απαιτήσεις από πλευράς τάσης.


Εύκολη εγκατάσταση

Η συσκευή DWL-P50 αποδεικνύεται ιδιαίτερα χρήσιμη σε περίπτωση εγκατάστασης σε εσωτερικούς χώρους εργοστασίων ή κοντά σε hot spot Wi-Fi. Χάρη στο συμπαγές του σχήμα, ο adaptor αυτός καθιστά δυνατή την τοποθέτηση βιντεοκαμερών παρακολούθησης ή διατάξεων ασύρματου LAN σε σκεπές κτιρίων ή κοντά στην οροφή, βελτιστοποιώντας με αυτό τον τρόπο την απόδοσή τους. Η μέγιστη υποστηριζόμενη απόσταση τοποθέτησης βιντεοκαμερών αλλά και σημείων ασύρματης σύνδεσης σε σχέση με την πηγή τροφοδότησης είναι 100 μέτρα. Με αυτό τον τρόπο καθίσταται δυνατή η αξιοποίηση ακόμα και σημείων που δεν διαθέτουν ρευματοδότη εναλλασσόμενου ρεύματος και όπου η παροχή ηλεκτρικού ρεύματος είναι δαπανηρό αλλά και δύσκολο εγχείρημα  Ο DWL-P50 είναι χρήσιμος και για γραφεία που χρησιμοποιούν τηλέφωνα IP συνδεδεμένα με PoE Ethernet switch. Σε αυτές τις περιπτώσεις, η χρήση του DWL-P50 καθιστά περιττή την μεμονωμένη τροφοδότηση κάθε τηλεφωνικής συσκευής IP. Τροφοδοτώντας τις συσκευές μέσω τυπικών καλωδίων δικτύου, ο adaptor DWL-P50 σας απαλλάσσει από την ανάγκη τοποθέτησης ρευματοδότη εναλλασσόμενου ρεύματος σε κάθε θέση τηλεφώνου. Κάθε συσκευή συνδέεται με ένα και μόνο καλώδιο Ethernet, το οποίο ενεργεί τόσο ως καλώδιο σύνδεσης με το δίκτυο, όσο και ως καλώδιο τροφοδότησης ηλεκτρικού ρεύματος.

Ένα και μοναδικό καλώδιο δικτύου αρκεί για να μεταβιβάσετε και να δεχθείτε δεδομένα αλλά και να τροφοδοτηθείτε με συνεχές ηλεκτρικό ρεύμαΑρκεί ένα τυπικό καλώδιο UTP, κατηγορίας 5 με τέσσερα συστραμένα ζεύγη. Μόνο δύο ζεύγη (pin 1, 2, 3 και 6) χρησιμοποιούνται για μεταβίβαση δεδομένων Ethernet. Σε ένα από τα άκρα, ο switch Ethernet PoE παρέχει τάση CC στα μη χρησιμοποιούμενα σύρματα, αξιοποιώντας με αυτό τον τρόπο το ζεύγος του καλωδίου-δικτύου που δεν χρησιμοποιείται ήδη για μεταβίβαση δεδομένων. Αντίστοιχα, στο άλλο άκρο, ο adaptor DWL-P50 δέχεται το συνεχές ρεύμα του καλωδίου Ethernet και το παρέχει σε συσκευή που δεν υποστηρίζει το πρότυπο PoE. Με αυτό τον τρόπο, ένα και μόνο καλώδιο κατηγορίας 5 μεταβιβάζει τόσο δεδομένα Ethernet, όσο και συνεχές ρεύμα. Με άλλα λόγια, μπορείτε να χρησιμοποιήσετε ένα και μόνο καλώδιο δικτύου για να έχετε σύνδεση Ethernet και παράλληλα για να τροφοδοτήσετε με ηλεκτρικό ρεύμα μια συσκευή συνδεδεμένη στο δίκτυο.



Κεντρική παροχή ρεύματος και απλή χρήση

Εκτός του ότι καταργεί την ανάγκη χρήσης ξεχωριστού καλωδίου τροφοδοσίας, η διάταξη DWL-P50 αποτελεί χρήσιμο εργαλείο και σε περίπτωση που επιθυμείτε να δημιουργήσετε κεντρικό σύστημα τροφοδότησης του δικτύου. Προσθέστε απλά στον switch PoE στο κεντρικό σύστημα UPS και κατόπιν συνδέσετε με αυτό όλες τις βιντεοκάμερες παρακολούθησης, τα σημεία ασύρματης σύνδεσης, καθώς και τα τηλέφωνα IP. Παρόμοιες διατάξεις σας εξασφαλίζουν αδιάλειπτη τροφοδότηση χωρίς να απαιτείται εγκατάσταση ξεχωριστού συστήματος UPS σε κάθε συσκευή.

Συμπαγείς διαστάσεις, απλή εγκατάσταση

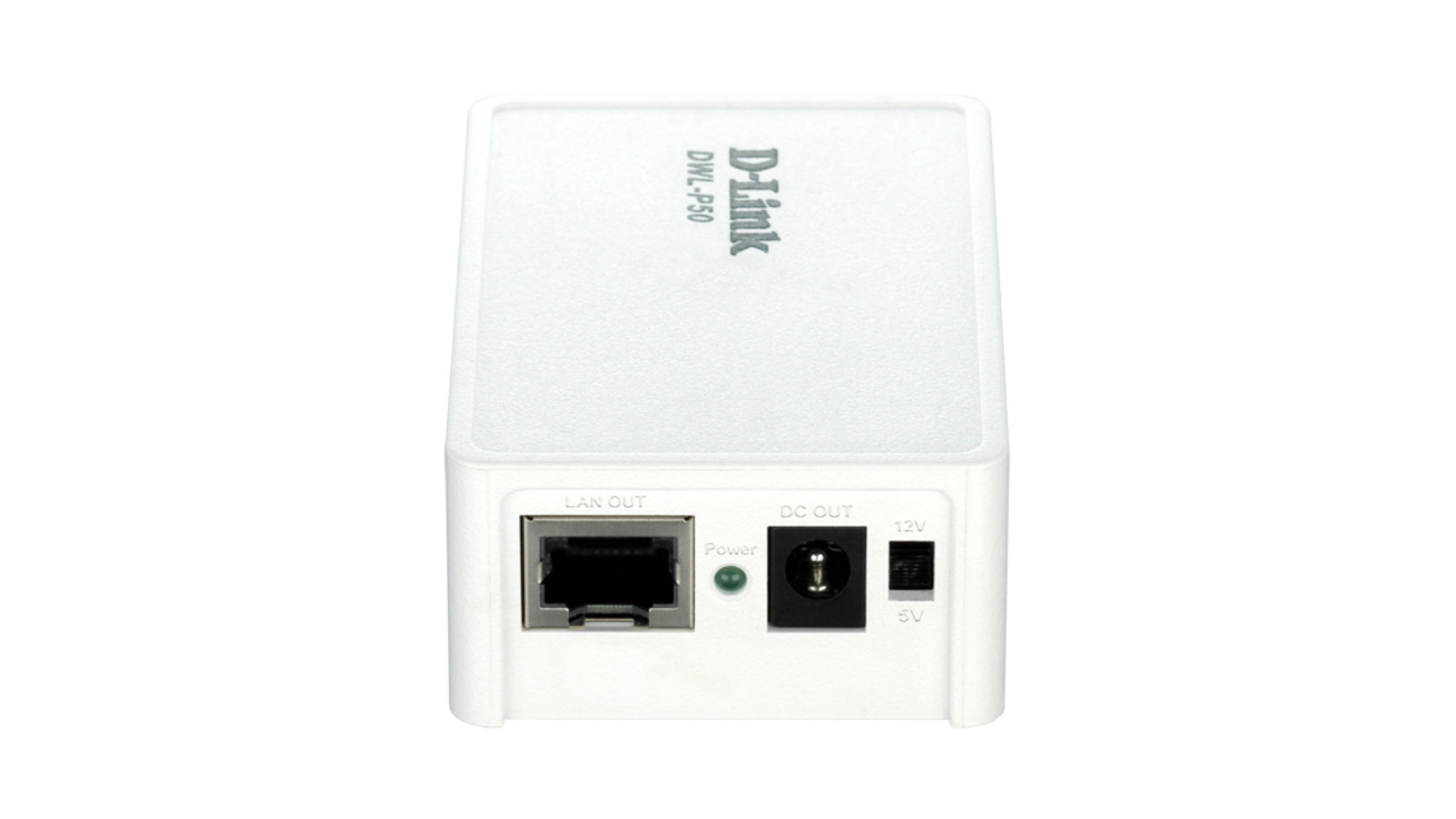

Η διάταξη DWL-P50 είναι μικρών διαστάσεων, ελαφριά και δεν απαιτεί διευθέτηση. Ο adaptor αυτός έχει μελετηθεί ειδικά για να παρέχει στους πελάτες ταχύτητα και απλή εγκατάσταση. Το μόνο που απαιτείται είναι μια απλή σύνδεση μέσω βύσματος με μια από τις συσκευές δικτύου που έχετε τοποθετήσει στο τοίχο ή στην οροφή. Ο adaptor PoE παρέχει ρεύμα εξόδου 5V και 12V CC και συνεπώς μπορεί να χρησιμοποιηθεί με ευρεία γκάμα συσκευών με διαφορετικές απαιτήσεις. Την τάση του ρεύματος εξόδου την επιλέγει ο χρήστης χάρη σε έναν ενσωματωμένο διακόπτη.

Technical Specifications


  • Παρέχει συνεχές ρεύμα σε ασύρματες συσκευές LAN, αξιοποιώντας το υφιστάμενο καλώδιο κατηγορίας 5.
  • Περιορίζει το κόστος και αυξάνει τα οφέλη
  • Μετατρέπει το εναλλασσόμενο ρεύμα εισόδου σε συνεχές ρεύμα χαμηλής τάσης
  • Προστατεύει τις ασύρματες συσκευές του LAN από πιθανή ηλεκτρική υπέρταση
  • Υποστηρίζει συνεχές ρεύμα 5VDC και 12VDC (την τάση επιλέγει ο χρήστης μέσω διακόπτη)
  • Έχει χαρακτηριστικά μικρές διαστάσεις και είναι ελαφρύς
  • Υποστηρίζει την λειτουργία plug-and-play και δεν απαιτεί προγράμματα διευθέτησης ή εγκατάστασης
  • Δεν απαιτεί χρήση ειδικού λογισμικού και δεν εξαρτάται από το εκάστοτε χρησιμοποιούμενο λειτουργικό σύστημα

FAQ

  • The DWL-P50 does not power up my device using a non D-Link PoE switch. Why? Read Answer
  • What voltage can the DWL-P50 deliver to my devices? Read Answer
