Comment configurer le mode AP Configuration de base - DWL-6700AP

Dans ce document, nous indiquons une configuration de base du mode AP DWL-6700AP à la fois en fréquence de 2,4 GHz et de 5 GHz.

Le DWL-6700AP est réglé sur le point d'accès (AP) par défaut, il vous permet de connecter votre équipement sans fil. Pour l'intégrer dans votre réseau, vous devez connaître l'adresse IP de votre routeur ou de la passerelle et de recommander une réinitialisation aux réglages d'usine avant de commencer la configuration.

Pour trouver l'adresse IP de votre routeur ou de la passerelle contacter votre fournisseur d'accès ou connectez votre ordinateur (câble ou sans fil) à votre routeur ou a la passerelle.

Sur Windows:

Cliquez sur Démarrer, dans la boîte "Rechercher les programmes et fichiers" tapez CMD. Cela va ouvrir une fenêtre noire et tapez ipconfig, si le PC est connectée par câble, recherchez Connection reseau local" et vous verez la passerelle. Ce sera l'adresse IP de votre routeur, si vous êtes connecté sans fil localiser la carte reseau sans fil et voir la passerelle, ce sera également l'adresse IP de votre routeur. Pour modifier l'adresse IP de la connexion locale de votre ordinateur, cliquez sur Démarrer, Panneau de configuration> Réseau et partage, puis cliquez sur "Modifier les paramètres de la carte reseau". Une fois fait, cliquez-droit sur "Connection reseau local" puis "Propriétés", double-cliquez sur " Internet Protocol version 4 (TCP / IPv4) et utiliser l'adresse IP suivante pour configurer l'AP. Une fois que la configuration AP est terminée, revenez à vos paramètres de connexion locaux d'origine.

Sur un Macintosh:

Cliquez sur le symbole Apple, cliquez sur Préférences système, puis Réseau, à l'intérieur, vous pouvez choisir la carte reseau qui est connecté et l'onglet TCP / IP, vous pouvez voir l'adresse IP du routeur. Pour définir une adresse IP fixe, pour modifier manuellement l'option Configurer IPv4 et une fois l'AP configuré retournez dans les paramètres reseau et reparametrez la carte reseau d’origine


Étape 1 – En utilisation un câble réseau, connectez le DWL-6700AP à votre PC

Étape 2 - Accéder a l’interface de gestion du DWL-6700AP

Étape 2.1 -Votre PC devra être dans la même plage d'adresses IP que le DWL-6700AP. Si vous avez fait une réinitialisation d'usine, configurez votre PC avec une adresse IP statique: 10.90.90.93 et masque de sous-255.0.0.0

Etape 2.3 -Ouvrez un navigateur et tapez l'adresse IP du DWL-6700AP (10.90.90.91 - par défaut) et cliquez sur entrer.

Etape 2.4 -L'utilisateur par défaut est admin et le mot de passe par défaut est admin

DWL-6700AP AP mode basic configuration

Étape 3 - L'intégration de l'AP sur le réseau

Étape 3.1 -

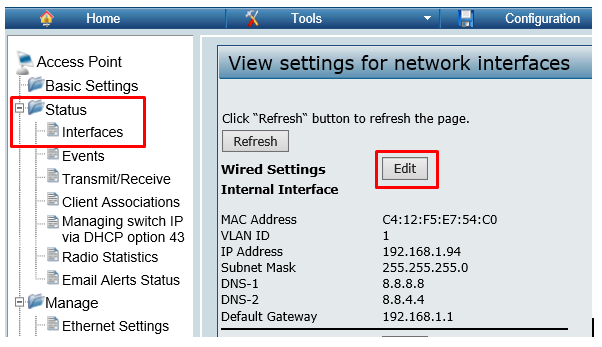

Pour intégrer l'AP sur votre journal réseau sur le statut> Interfaces

DWL-6700AP AP mode basic configuration

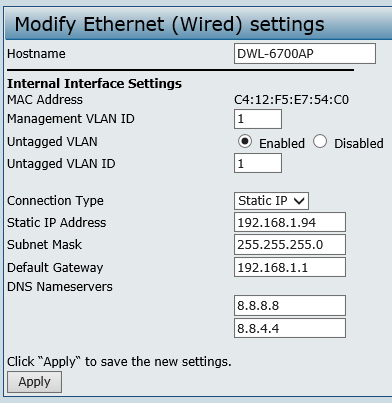

Cliquez sur " Edit " pour modifier les paramètres " Wired Settings " qui est par défaut et attribuer une adresse IP fixe sur le même segment de réseau que votre routeur

Par exemple: Si votre routeur a l’IP 192.168.1.1, vous pouvez configurer l'AP avec l'IP 192.168.1.94 et masque de sous reseau 255.255.255.0 et 192.168.1.1 Passerelle (rappelez-vous que l'adresse que vous devez entrer dans la porte d'entrée doit toujours etre l'adresse IP de votre routeur). Cliquez sur " Apply " pour enregistrer les paramètres

DWL-6700AP AP mode basic configuration

Une fois les paramètres appliqués à l'AP, celui ci demande un redémarrage, cliquez sur "Redémarrer maintenant"

DWL-6700AP AP mode basic configuration

REMARQUE:Le moment ou l'AP termine de redémarrer, vous perdrez l'accès au DWL-6700AP car votre PC se trouve dans une plage d'adresses IP différentes. Pour y accéder, reconfigurer la carte réseau de votre ordinateur tel qu'il était au début de la configuration et connectez l'AP à votre réseau

DWL-6700AP AP mode basic configuration

Une fois que le compteur atteint 0 secondes cliquez sur "Continuer" ou tapez la nouvelle adresse IP dans votre navigateur (comme ci-dessous)

DWL-6700AP AP mode basic configuration

Étape 4 - Entrez le (SSID) configuration VAP

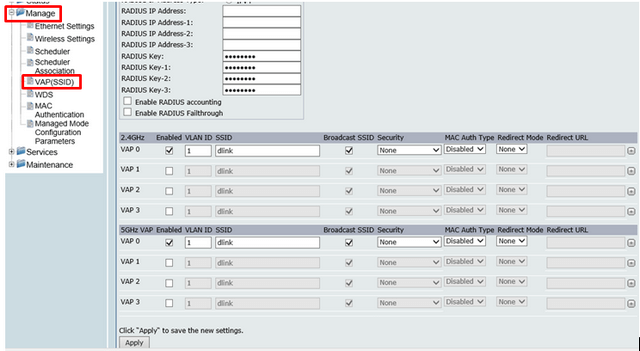

Gérer> VAP (SSID)

DWL-6700AP AP mode basic configuration

Étape 4.1 -Selectionnez la case à cocher correspondant au VAP 0 2.4GHz et / ou 5GHz pour activer les réseaux indiqués, réglez le SSID (nom du réseau sans fil) et utiliser le mode WPA-Personal afin de protéger votre réseau avec un mot de passe

DWL-6700AP AP mode basic configuration

Enfin, cliquez sur " Apply " pour enregistrer les modifications
