JustConnect 16-Channel PoE Network Video Recorder

DNR-2020-04P

  • Statut produit: Au catalogue

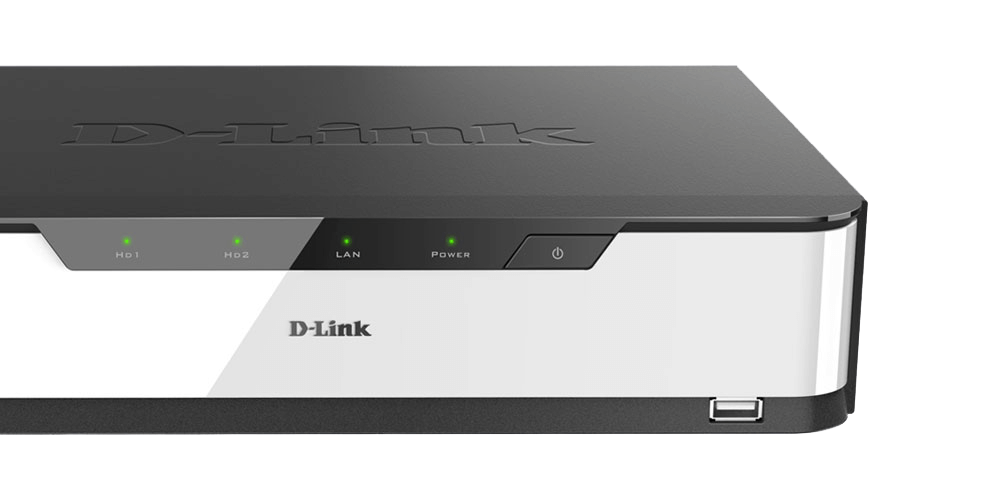

L’enregistreur vidéo réseau PoE 16 canaux JustConnect DNR-2020-04P est un enregistreur vidéo réseau tout-en-un capable d’enregistrer les vidéos d’un maximum de 16 caméras réseau sur son espace de stockage pour double disque dur2. Grâce à la sortie vidéo HDMI/VGA intégrée et au port USB3, les utilisateurs peuvent visualiser, contrôler et configurer le DNR-2020-04P sans avoir à allumer leur ordinateur.

Télécharger la fiche technique.

Voir la liste de nos partenaires

The DNR-2020-04P JustConnect 16-Channel PoE Network Video Recorder is an all-in-one network video recorder (NVR) that can record video from up to 16 network cameras1 to its dual HDD storage2. With the integrated HDMI/VGA display output and USB port3, users can view, control and configure the DNR-2020-04P without the need to turn on their PC.

Featuring Power over Ethernet (PoE), the NVR supplies power to up to four PoE cameras, saving valuable time and electrical installation costs during setup.

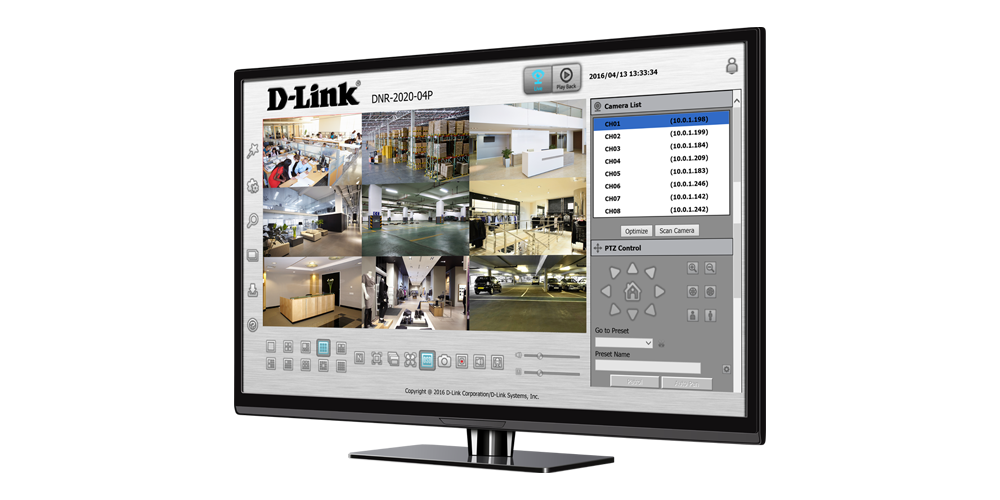

Powered by an embedded system, the DNR-2020-04P supports real-time remote monitoring and playback via a web browser using the NVR's web GUI. Additionally, support for audio in/out, DI/DO triggering, and external USB 3.0 storage for video export and backups fill the needs of small businesses.


The NVR also includes the option to protect data using a RAID 1 configuration, which duplicates recorded data onto two separate hard drives. In the event of HDD failure, data integrity is maintained on the secondary HDD. The recorded data can be backed up to external USB disks or additional storage locations such as FTP servers whenever required.

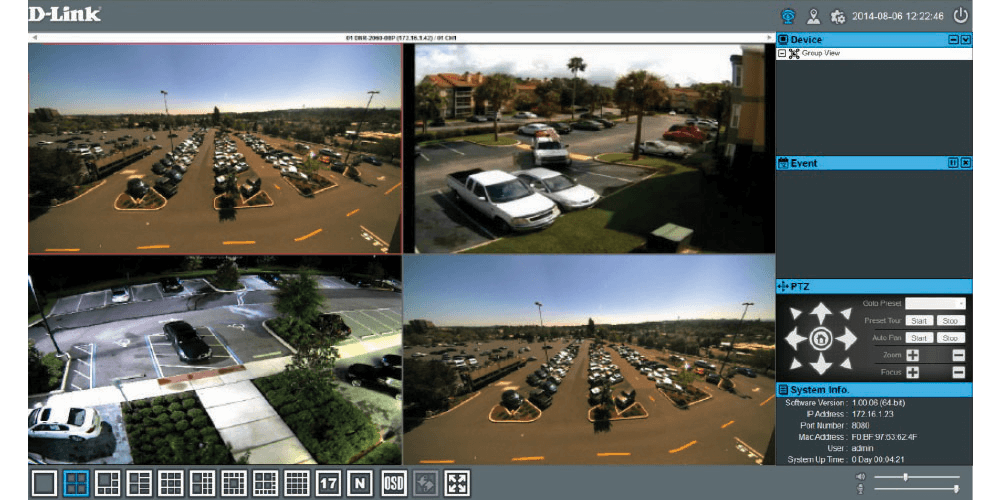

The included DCS-260 Multi-NVR Viewer is a comprehensive network surveillance software designed for SMB and enterprise users. Using an intuitive user interface, you can centrally manage up to 128 NVR devices and network cameras, allowing you to efficiently control multiple D-Link NVRs located in different areas.

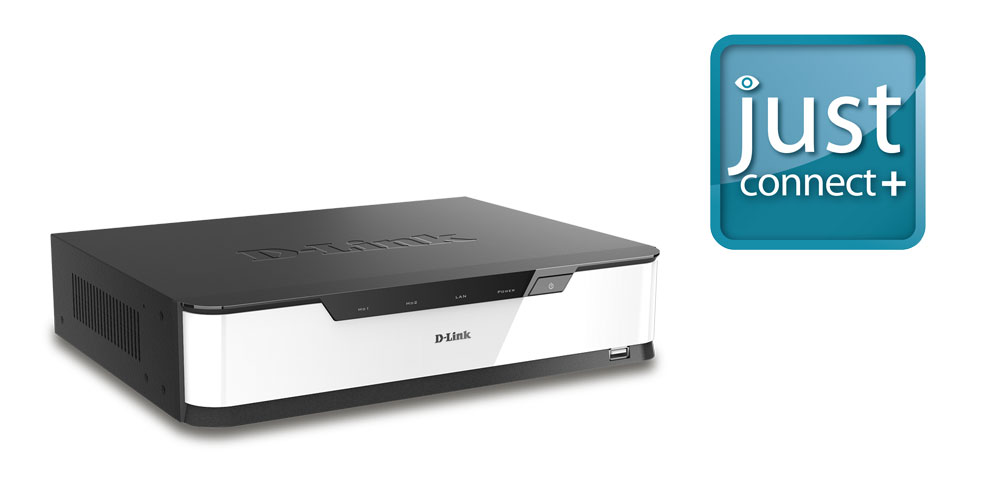

Users can remotely monitor their surveillance network in real-time through the JustConnect+ mobile app for smart phones or tablets. It offers total peace-of-mind 24/7 for business owners to view live video or playback recorded footage, at anytime, when connected to the Internet.


1 Please see the camera compatibility list.
2 Hard disks are not included. Supports hard disks up to 10 TB each for a total of 20 TB.
3 This port is used for firmware updates, video exports to USB drives, and backups. Connection to a USB mouse/keyboard is supported.
4 RAID 0 and RAID 1 mirroring requires the use of two internal SATA drives. To avoid data incompatibility in RAID 1 operation, use identical SATA drives from the same manufacturer. Formatted drive capacity for RAID 1 operation is dependent on the drive capacity of the lowest-sized drive. Some older generation SATA drives may not be compatible. Click here for a list of SATA drives that have been tested to work with the NVR.
Enregistreur vidéo de réseau multifonctions JustConnect
Find out more
Enregistreur vidéo réseau professionnel à 2 baies
Find out more
Enregistreur vidéo de réseau mydlink™ avec HDMI
Find out more
Enregistreur vidéo réseau mydlink™
Find out more

Technical Specifications

Spécifications techniques

Général

Normes

  • IEEE 802.3u/x/z
  • IEEE 802.3af
  • SATA II/III
  • MDI/MDI-X automatique

Disque dur2

  • Disque formaté
  • Disque dur jusqu’à 16 To
  • Système de fichier EXT3
  • RAID 0, 1, JBOD4

Deux modes de réinitialisation

• Bouton de réinitialisation sur l’interface du firmware

• Bouton de réinitialisation sur le materiel (maintenir appuyé pendant 10 secondes)

Bouton de réinitialisation

  • Rétablir les réglages d’usine

Flash ROM

  • 128 Mo

RAM

  • DDR3 1024 Mo

Interface réseau

  • Port Gigabit Ethernet (10/100/1000 Mbit/s)

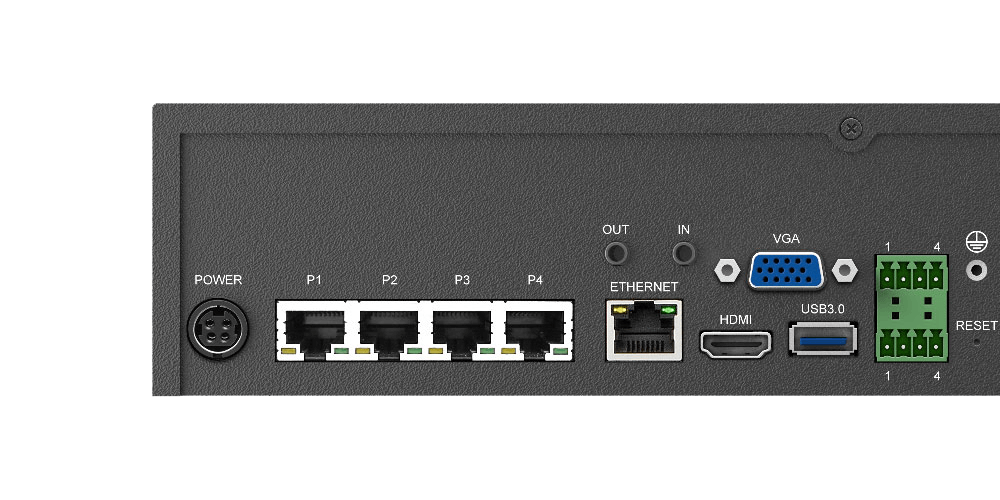

Ports E/S

  • 1 port RJ-45 10/100/1000 BaseT
  • 4 ports PoE 10/100 BaseT (802.3af)
  • HDMI (prend en charge la résolution 720p et 1080p avec rapport d’affichage 16:9)
  • D-sub pour sortie VGA
  • 1 port USB 3.03
  • 1 port USB 2.03
  • 1 entrée, 1 sortie audio 3,5 mm
  • 4 entrées numériques, 1 sortie numérique

Refroidissement

  • 1 ventilateur intelligent

Fonctions logicielles

Caméras prises en charge

  • Consultez le site www.dlink.com pour avoir la liste des caméras prises en charge1
  • Prend en charge la découverte automatique et la résolution mégapixel

Configuration système requise pour l’interface web

  • Navigateur : Internet Explorer ou Safari

Performances d’enregistrement

  • Débit binaire d’enregistrement max. : 80 Mbit/s
  • Profil vidéo primaire :
  • H.264 à 1080p à 480 ips
  • Profil vidéo secondaire :
  • H.264 sur VGA à 240 ips

Recherche de caméra

  • UPnP
  • ONVIF

Enregistrement audio et vidéo

  • Enregistrement audio et vidéo synchronisé

Format de compression

  • H.264, MPEG-4, M-JPEG

Format de compression audio

  • G.711, G.726

Paramètres vidéo

  • Résolution
  • Qualité
  • Débit binaire
  • Cadence d’image
  • Activation de l’audio
  • Sélection du profil vidéo

Mode d’enregistrement

  • Enregistrement programmé, manuel, en continu et déclenché par des événements
  • Enregistrement déclenché par la detection de mouvement

Enregistrement d’alarme

  • Préalarme : 60 secondes par canal
  • Post-alarme : 300 secondes par canal

Visualisation en direct à distance

  • Prise en charge via un navigateur et le logiciel de visionnement Multi NVR (DCS-260)

Commandes de visualisation en direct à distance

  • Visualisation en direct
  • Présélection/Accès à présélection
  • Patrouille/patrouille automatique
  • Mise au point
  • Commande panoramique/inclinaison/zoom
  • Instantané
  • Plein écran
  • Balayage automatique
  • Zoom numérique (avant et arrière)
  • Enregistrement manuel
  • Activation de l’audio
  • Réglage du volume audio
  • Disposition de la vidéo
  • e-map

Commande de la lecture à distance

  • Normal
  • Avance/retour rapide
  • Avance/retour par étape

Lecture à distance

  • Prise en charge via un navigateur et l’application de lecture à distance
  • Interface du système de lecture avec chronologie, recherché par événement, par zone, par caméra, par date et heure
  • Navigateur ou prise en charge de la lecture à distance de 16 canaux simultanés
  • Zoom numérique

Écrasement de l’enregistrement

  • Recyclage automatique lorsqu’un disque de stockage est plein

Exportation de fichiers

  • Locale : exportation de vidéos au format AVI / MP4
  • À distance : Exportation de vidéos au format AVI ou ASF
  • Exportation d’images vers un fichier JPG

Outil de filigrane numérique

  • Empêche les fichiers/instantanés vidéo enregistrés d’être falsifiés
  • Sert d’outil de vérification

Compte utilisateur

  • Possibilité de créer des comptes supplémentaires pour donner accès au système et de définir des authorisations concernant les canaux des caméras, les fonctions panoramique/inclinaison/zoom, etc.

DDNS

  • Prise en charge des serveurs DDNS et DynDns de D-Link • DDNS manuel

Heure du système

  • NTP D-Link
  • Heure de saisie
  • Synchronisation avec l’ordinateur
  • Passage à l’heure d’été

Sauvegarde automatique

  • Sauvegarde programmée des données enregistrées sur USB/SAMBA/FTP

Sauvegarde à distance

  • Un logiciel de sauvegarde à distance permet de sauvegarder des données brutes sur support de stockage redondant

État du système

  • État des caméras
  • État des disques durs
  • État du système

Protocoles des services réseau

  • IPV4, ARP, TCP, UDP, ICMP
  • Serveur/Client DHCP
  • Client NTP
  • Client DNS
  • Client DDNS
  • Client SMTP
  • Client FTP
  • Serveur HTTP
  • RTP
  • RTCP
  • RTSP
  • Filtrage IP
  • UPnP
  • CoS
  • QoS/DSCP
  • HTTPS
  • Samba
  • Bonjour
  • SNMP v1/v2c/v3
  • PPPoE
  • DDP

Interface utilisateur

  • Navigateur web HTTP
  • Utilitaire NVR Search
  • Lecture/sauvegarde à distance
  • Outil de vérification
  • Application mobile
  • Interface graphique utilisateur via HDMI/VGA

Contenu du colis

  • Enregistreur vidéo réseau PoE 16 canaux JustConnect
  • Adaptateur secteur
  • Câble Ethernet
  • Guide d’installation rapide
  • CD-ROM avec :
  • Logiciel
  • Documentation du produit

Caractéristiques physiques

Poids

  • 2,1 kg

Entrée d’alimentation

  • Entrée : 100 à 240 VCA, 50 à 60 Hz
  • Sortie : 48 V CC/1,85 A

Consommation d’énergie

  • Consommation 90 W

Bilan PoE

  • Par port : Consommation 15 W
  • Total : 45 W

Température

  • En fonctionnement : 0 à 40 °C
  • En stockage : -20 à 70 °C

Humidité

  • de 5 % à 90 % sans condensation

Certifications

  • CE
  • FCC
  • RoHS

1 Veuillez consulter votre site web D-Link local via www.dlink.com pour avoir la liste complète des caméras compatibles.

2 Les disques durs ne sont pas fournis. Prend en charge les disques durs jusqu’à 8 To chacun pour un total de 16 To.

3 Ce port est utilisé pour les mises à jour du firmware, les exportations des vidéos vers des clés USB et les sauvegardes. La connexion à une souris/un clavier USB est prise en charge.

4 La mise en miroir RAID 0 et RAID 1 requiert l’utilisation de deux disques SATA internes. Pour éviter l’incompatibilité des données dans l’opération RAID 1, utilisez des disques SATA identiques du même fabricant. La capacité du disque formaté pour l’opération RAID 1 dépend de la capacité du plus petit disque. Certains disques SATA d’ancienne génération peuvent ne pas être compatibles. Pour avoir une liste des disques SATA testés pour fonctionner avec l’enregistreur vidéo réseau, consultez le site web d’assistance de D-Link.
