Cómo configurar un sensor PIR - DCS-6815 y DCS-6616
Ejemplo de configuración:
• Adaptador para 12V para el PIR (Dependiendo de su PIR)
• Adaptador 5V para el circuito de la DCS-6915 (máximo 5 V)
Paso 1 – Configure los cables de la siguiente manera:
Paso 2 -

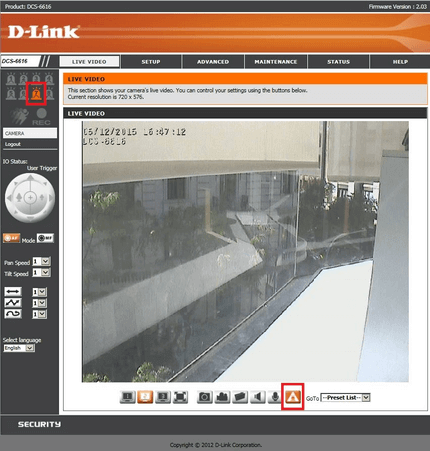

Una vez que haya activado el PIR, debería ver "Alarma 7" en el sistema iluminado de la siguiente manera - Esto significa que el estado activo es N. C. (normal - cerrada) y necesitamos cambiar esto en "Configuración avanzada"
ADVANCED > DI and DO
Haga click “Start Digital Output” el icono que ver señalados anteriormente

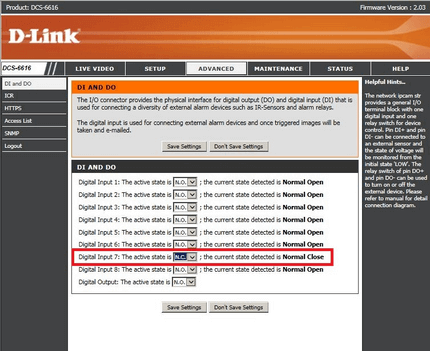

Paso 3 - Cambie “Active State” de N.O. a N.C
De:
Entrada Digital 7: El estado activo es N.O .; el estado actual detectado es Normal Abierto
A:
Entrada Digital 7: El estado activo es N.C .; el estado actual detectada es normal Cerrado
Haga click en “Save”
