Gigabit L2 Stackable Managed Switches

DGS-3100 Series

  • Produkt Status: Abgekündigt (EOL)

Dieser Layer2 Gigabit Stack Switch ist speziell für mittlere und größere Unternehmen konzipiert, die auf eine hoch entwickelte und zugleich kosteneffiziente Lösung zurückgreifen möchten.


Datenblatt downloaden.

Bezugsquellen
  • 5Gbit/s HDMI Stacking Ports, bis zu 6 Geräte im Ring
  • 802.1x Zugangskontrolle, Guest VLAN
  • Bandbreitenmanagement, Quality of Service
  • D-Link Safeguard Engine™
  • Ausgestattet mit der D-Link Green Technologie und Smart Lüftern (ab Hardware Rev. B1)

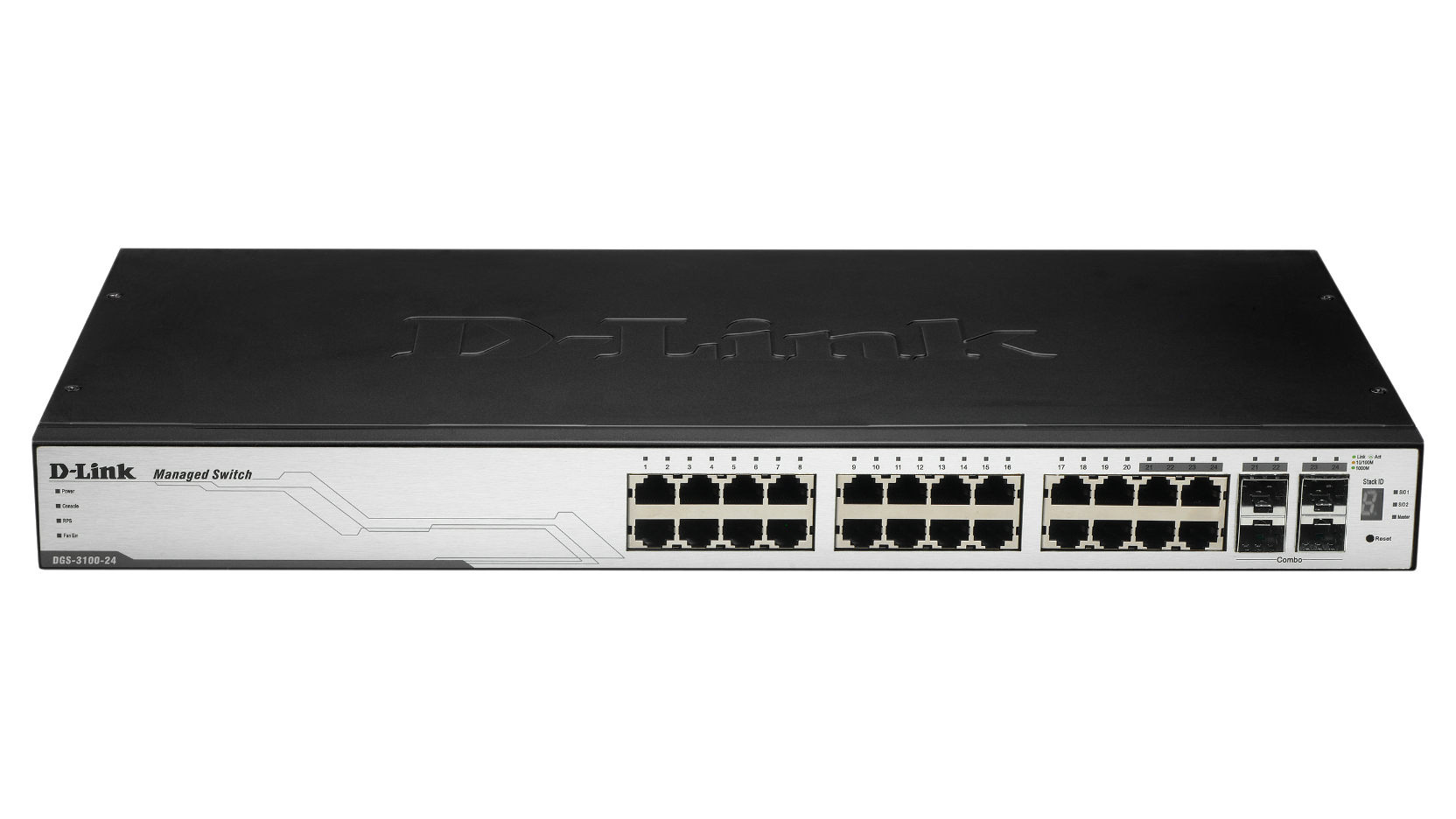

Dieser Layer2 Gigabit Stack Switch ist speziell für mittlere und größere Unternehmen konzipiert, die auf eine hoch entwickelte und zugleich kosteneffiziente Lösung zurückgreifen möchten. Der DGS-3100-24/24P verfügt über 24x 10/100/1000Mbit/s TP Gigabit Ports, wovon vier Combo Ports wahlweise als Gigabit Kupferanschluss genutzt oder mittels Mini GBIC Transceivern in 100 oder 1000Mbit/s Fiber Optic Ports umgewandelt werden können. Der DGS-3100-24TG verfügt über 16x Mini-GBIC (SFP) Slots und 8x Gigabit TP Ports. Durch die verschiedenen Erweiterungsmöglichkeiten mit Mini-GBIC Modulen kann flexibel zwischen SX, LX oder ZX Modulen und Entfernungen von 550 m bis zu 80 km gewählt werden. Alle Mini GBIC-Module sind hot-swappable und können somit im laufenden Betrieb ausgewechselt werden. Mit einer Switch-Kapazität von 68Gbit/s und 50,60 Mio Paketen pro Sekunde steht der DGS-3100 für Performance und sichere Anbindung sowohl in Abteilungssegmenten als auch im Backbone Bereich.

Vielfältige Einsatzmöglichkeiten

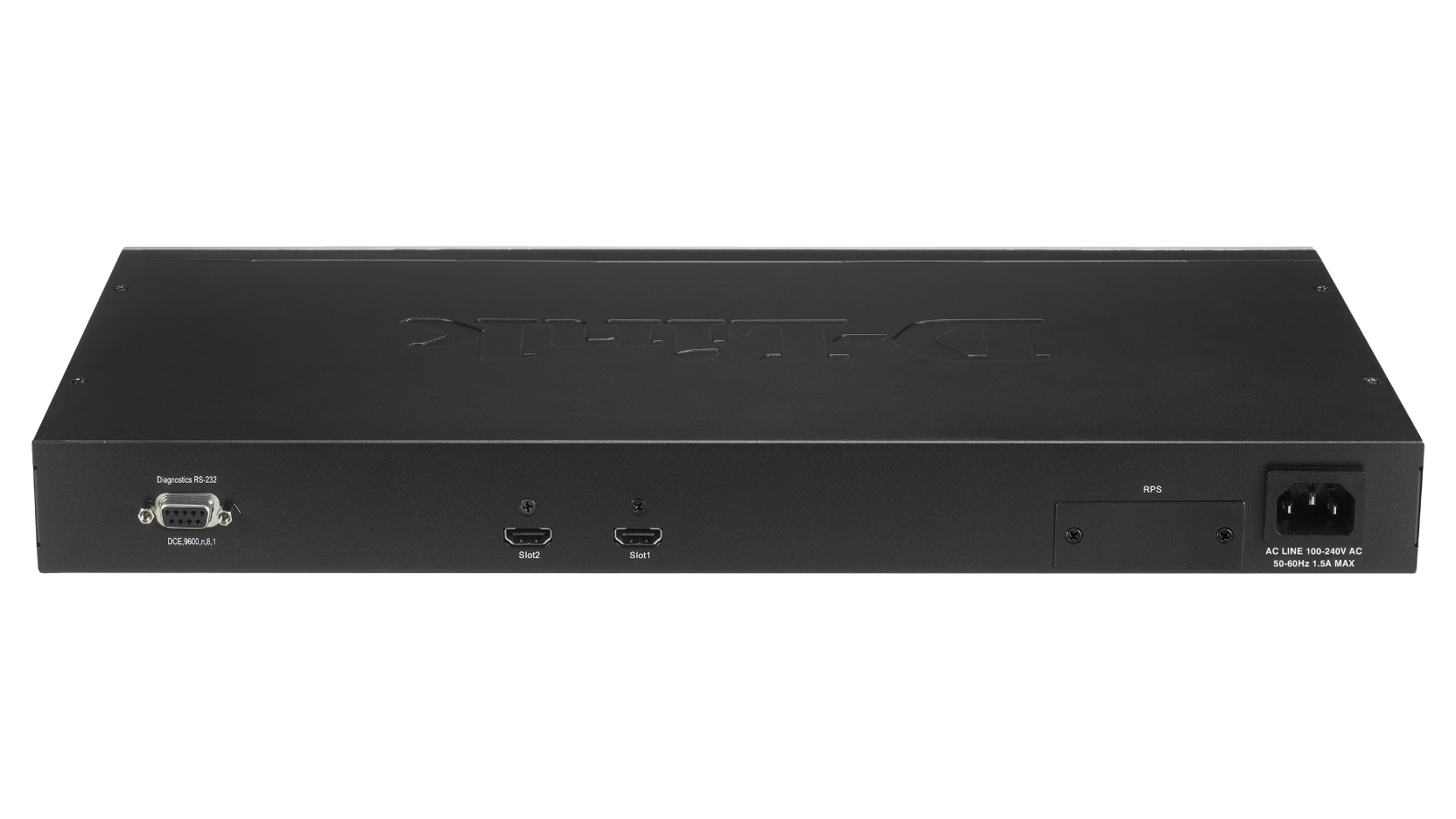

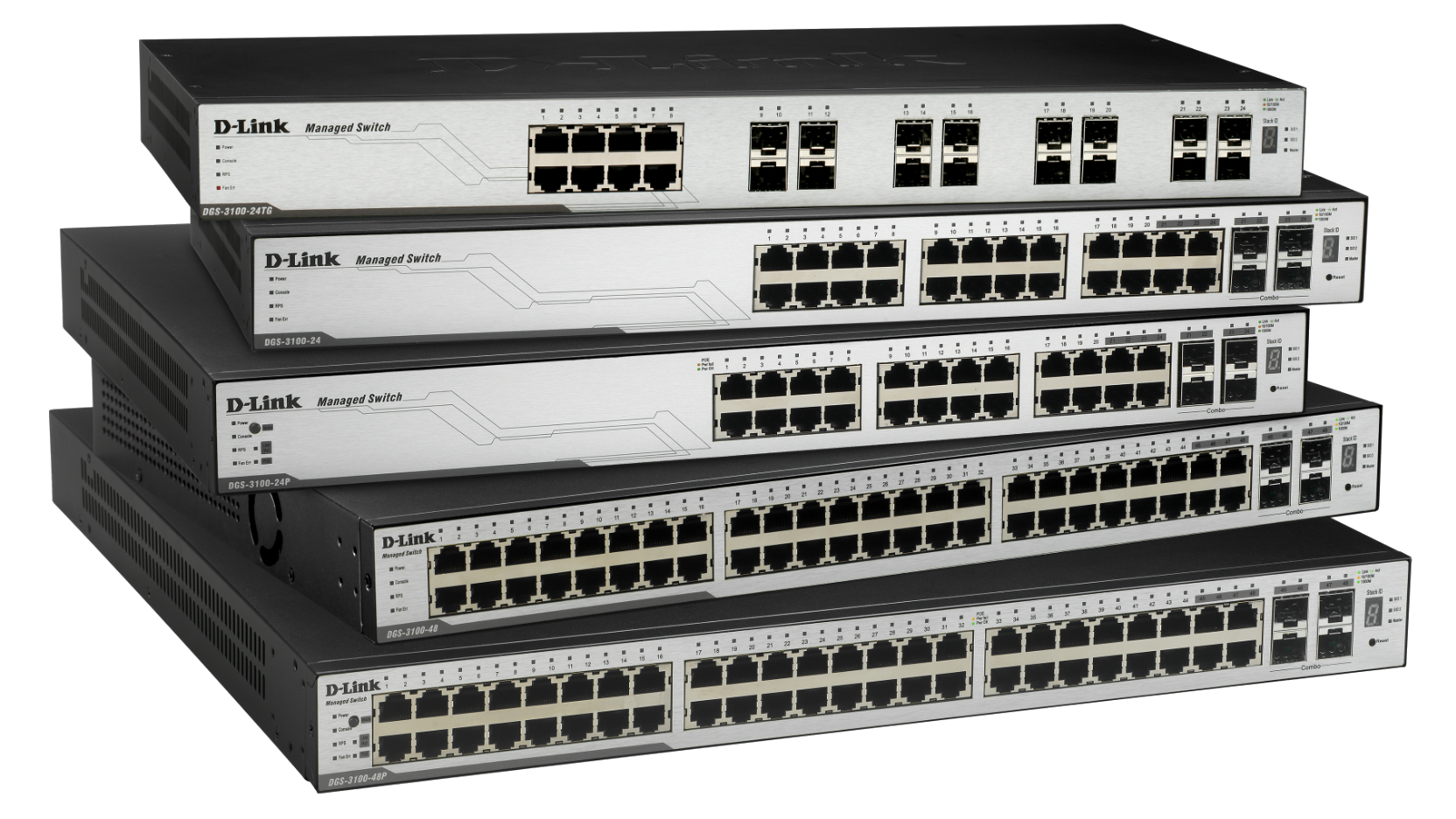

Mit seinen variablen Anschlussmöglichkeiten und höchster Skalierbarkeit überzeugt der DGS-3100 sowohl als Standalone-Gerät als auch im Hardware-Stack. Die zwei integrierten 5Gbit/s HDMI Stacking Ports ermöglichen es, bis zu sechs Switches zu einem bidirektionalen Ring Stack mit einer Bandbreite von 20Gbit/s zu verbinden.

Bandbreitenmanagement

Der DGS-3100 bietet die Möglichkeit für 802.1Q VLANs und Guest VLANs. Virtuelle Netzwerksegmente können so aufgebaut werden, dass eine Segmentierung zur Netzwerksicherung, zum Bandbreitenmanagement und zur Einschränkung der Broadcast-Domänen ermöglicht wird. Für jeden Port lässt sich der anteilige Datendurchsatz - in 64kbit/s Schritten - definieren. Quality-of-Service (QoS) sichert die optimale Qualität bei konvergenten und zeitkritischen Applikationen. Für Multicast-Anwendungen ist der Switch mit einem IGMP Befehlssatz ausgestattet, der es erlaubt, die Bandbreite ökonomisch und sparsam zu verteilen. Um die Belastbarkeit des Netzwerkes zu erhöhen und die Ausfallsicherheit der Verbindung zu steigern, können mehrere Uplink-Ports über das Link Aggregation Control Protocol (LACP) gebündelt werden.

Umfangreiche Sicherheitsfunktionen

Die umfangreichen Sicherheitsfunktionen, wie Access Control List (ACL) Filterung, RADIUS Authentifzierung und 802.1x Port-/MAC-basierte Zugangskontrolle, bieten einen zuverlässigen Schutz, um den Netzwerkzugriff nur autorisierten Nutzern zu gewähren. Zusätzlich schützt die D-Link Safeguard Engine die CPU des Switches vor Broadcast-, Multicast-, und Unicast-Flut-Attacken. Durch die Integration in ein SNMP-basiertes Netzwerkmanagement können wichtige Informationen über den Gerätestatus abgefragt werden. Zur Erhöhung der Ausfallsicherheit kann optional ein externes redundantes Netzteil angeschlossen werden.

Der Grüne Switch*

Der DGS-3100 ist mit der neusten D-Link Green Technologie ausgestattet, die den Stromverbrauch und somit die Betriebskosten ohne Leistungseinbußen maßgeblich senkt. Somit wird auch kleinen und mittleren Unternehmen der Aufbau einer energieeffizienten Netzwerkinfrastruktur ermöglicht. Zusätzlich ist er mit Smart Lüftern ausgestattet - unter einer bestimmten Temperaturgrenze laufen diese mit geringer Geschwindigkeit.

*ab Hardware Revision B1

60W redundantes externes Netzteil
Find out more
500W Redundantes Netzteil
Find out more
1-Port Mini GBIC Module for 1000BaseLX (LC Duplex)
Find out more
1-Port Mini GBIC für 1000BaseSX (LC-Duplex)
Find out more
DEM-312GT2
Find out more

Technical Specifications

Ports & Performance

  • DGS-3100-24
    • 20x 10/100/1000Mbit/s Ethernet TP (RJ-45) Port
    • 4x Combo 10/100/1000Mbit/s TP (RJ-45) Port und Mini-GBIC (SFP) Slot mit opt. 100- oder 1000Mbit/s SFP Transceiver

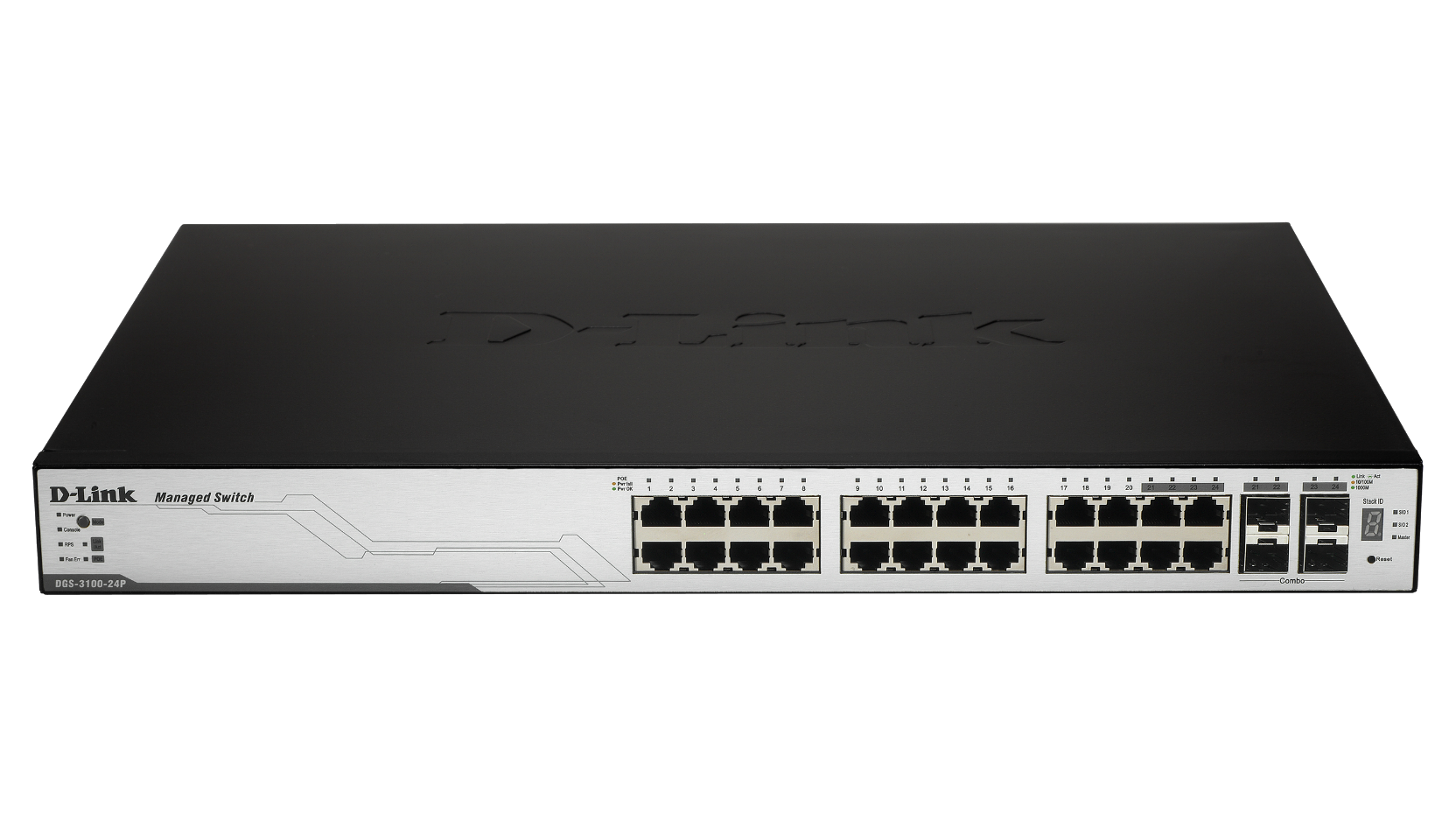

  • DGS-3100-24P
    • 20x 10/100/1000Mbit/s Ethernet TP (RJ-45) Port
    • Port 1-24 bis zu 15.4W (802.3af)
    • PoE-Kapazität max. 370W
    • 4x Combo 10/100/1000Mbit/s TP (RJ-45) Port und Mini-GBIC (SFP) Slot mit opt. 100- oder 1000Mbit/s SFP Transceiver

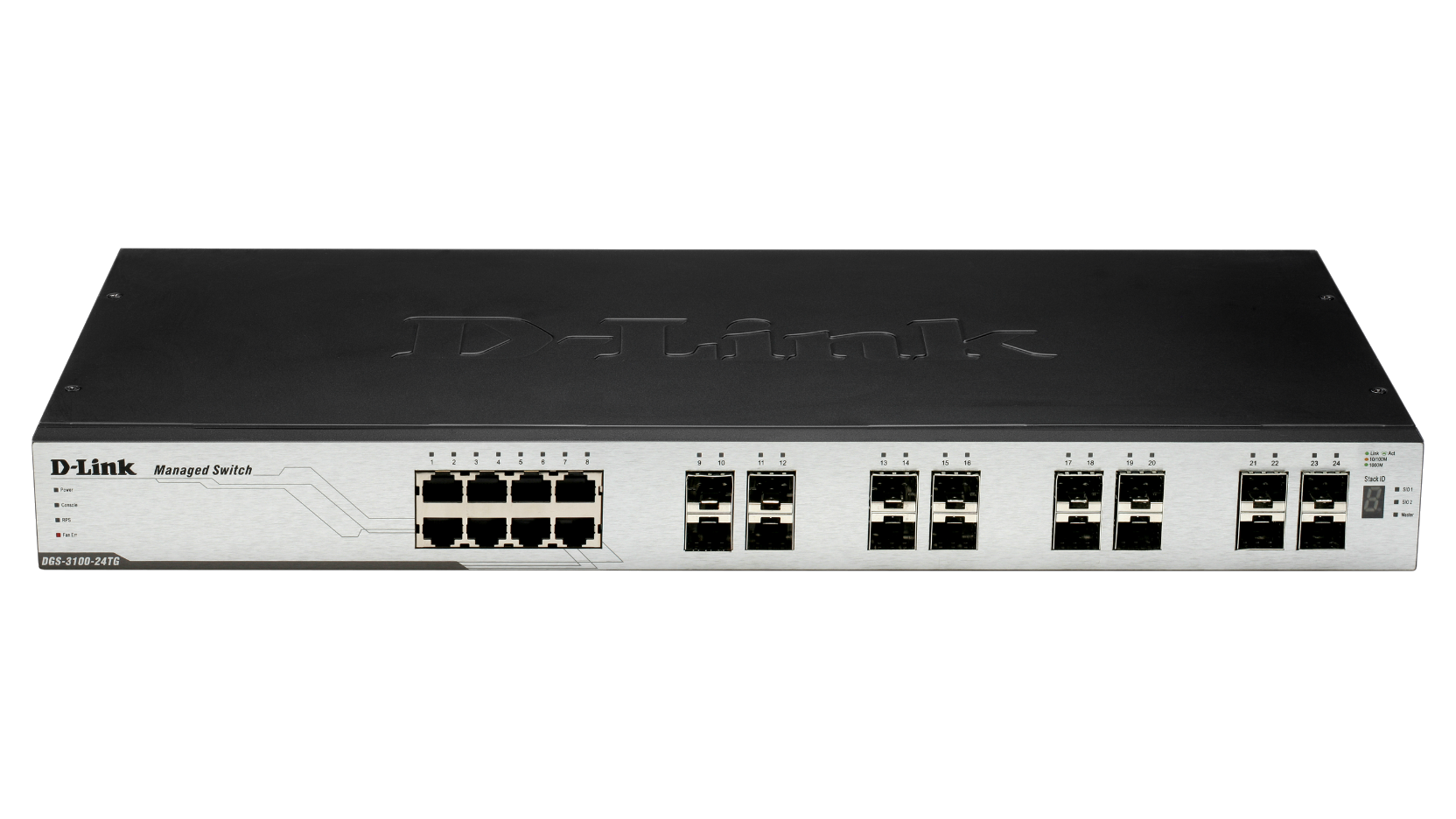

  • DGS-3100-24TG
    • 16x Mini-GBIC (SFP) Slot, bestückbar mit opt. 100- oder 1000Mbit/s SFP Transceiver
    • 8x 10/100/1000Mbit/s Ethernet TP (RJ-45) Port

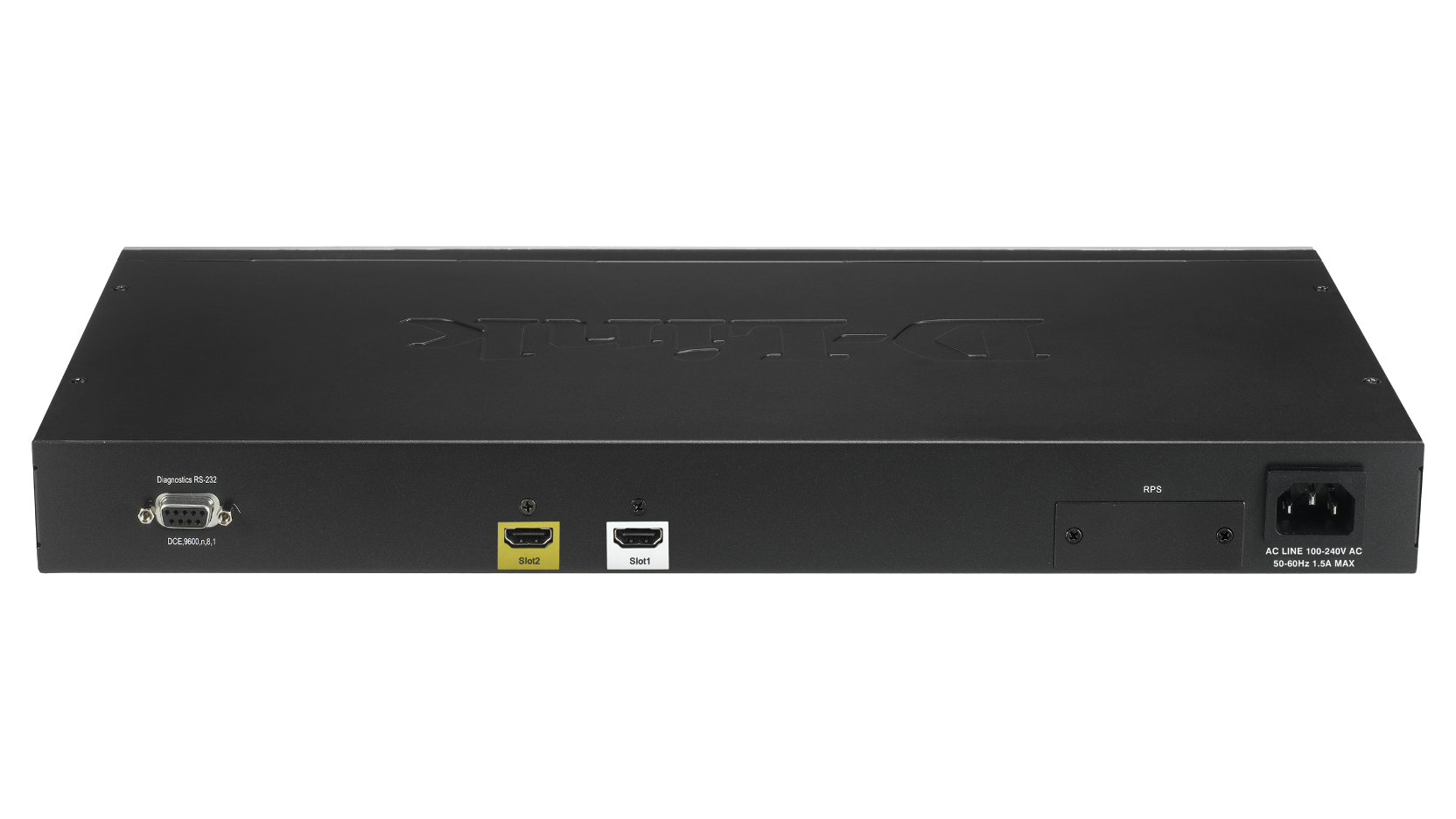

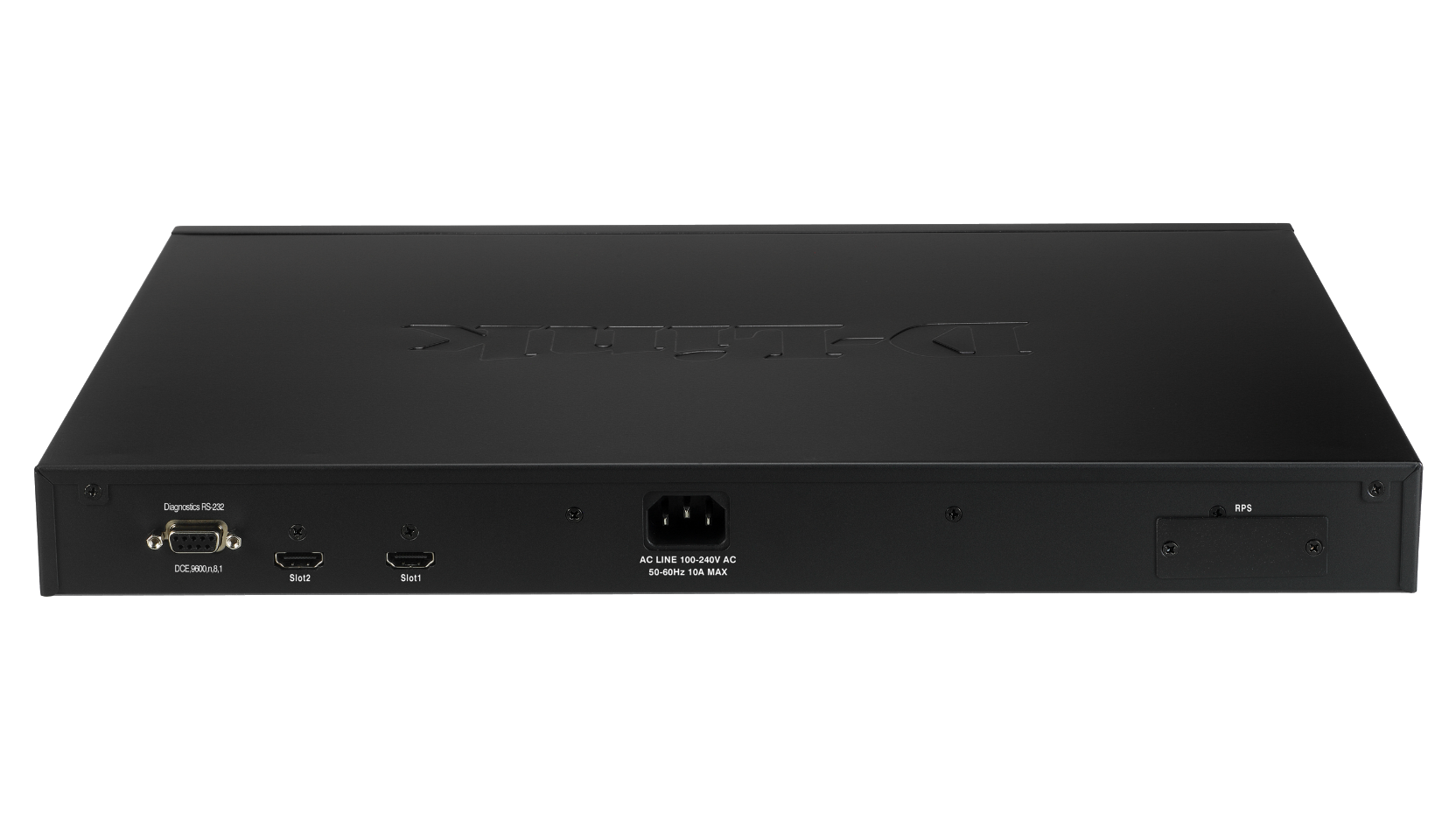

  • 2x 5Gbit/s HDMI Stack Port
  • 20Gbit/s Full-Duplex Stackbandbreite, bis zu 6 Geräte im Ring Stack
  • Switch Fabric: 68Gbit/s, 50,60Mio Pakete/s

Sicherheit

  • Layer 2/3/4 Multi-Layer Access Control
  • Zeitbasiertes ACL
  • 802.1x Port- und MAC-basierende Access Control
  • RADIUS/TACAS+ Authentifizierung
  • Port Security: 16 MACs pro Port
  • D-Link Safeguard Engine™

VLAN

  • 802.1Q VLANs
  • Guest VLAN

Redundanz

  • 802.3ad Link Aggregation Port Trunks
  • 802.1w Rapid und 802.1s Multiple Spanning Tree
  • Loopback Detection
  • Opt. externes redundantes Netzteil (DPS-200)

Datentransfer & Priorisierung

  • 802.1p Prioritätssteuerung, Port-basierende QoS/CoS
  • IGMP Snooping, IPv6 MLD Snooping
  • Jumbo Frame bis zu 10240 Bytes

Bandbreitenkontrolle

  • Traffic Segmentation
  • Bandbreiten-Management in 64Kbit/s Schritten pro Port
  • Broadcast Storm Protection
  • GUI Traffic Monitoring
  • Port Mirroring

Konfiguration/Management

  • Web Management
  • Kommandozeile (CLI)
  • SNMP v.1, v.2c, v.3
  • RMON (1,2,3,9)
  • SSH v1, v2, SSL v3
  • Telnet Server/Client

Bauform

  • 19-Zoll Rackmontage
  • Internes Universalnetzteil
  • Opt. SFP Transceiver: DEM-310GT, DEM-311GT, DEM-314GT, DEM-315GT, DEM-211GT, DEM-210GT

D-Link Green (ab Hardware Rev. B1)

  • Automatisches Umschalten in den Stromsparmodus von ungenutzten Anschlüssen (kein Link)
  • Automatische Verringerung der Signalstärke abhängig von der Kabellänge (< 40m)
  • Reduzierter Stromverbrauch, geringere Hitzeentwicklung, längere Lebensdauer, geringere Betriebskosten
  • Smart Lüfter, ab ca. 35°C wird von niedriger Drehzahl auf normal umgeschaltet, ab ca. 30°C wieder zurück

Service

  • Limited Lifetime Warranty
  • D-Link Advanced Service: Produktkategorie B
