DES-7200 Chassis Switch

DES-7200 Series

  • Produkt Status: Abgekündigt (EOL)

Das 6-Slot Chassis (DES-7206) verfügt über 4 freien Steckplätzen. Die Steckplätze können mit beliebigen Port Modulen belegt werden. Das Chassis hat außerdem 2 Steckplätze für Load-Sharing Control Module, 2 Steckplätze für redundante Stromversorgungen sowie einen für das Lüftermodul.


Datenblatt downloaden.

Bezugsquellen
  • Campus-/Metro-Vernetzung
  • Distributed Switching Architektur
  • Modulare Redundanz
  • Multiprotokoll Integration durch MPLS/VPLS Optionen (ASE)
  • D-Link RERP im Chassis-Verbund
  • hohe Gigabit Portdichte
  • 10-Gigabit Ethernet Backbone
  • Bis zu 192 PoE-Anschlüsse bei 15,4W/Port
  • Wahlweise AC- und DC-Netzteile

Flexible, modulare Bauweise

Das 6-Slot Chassis (DES-7206) verfügt über 4 freien Steckplätzen. Diese können mit beliebigen Port Modulen belegt werden. Das Chassis hat außerdem 2 Steckplätze für Load-Sharing Control Module, 2 Steckplätze für redundante Stromversorgungen sowie einen für das Lüftermodul.

Einsatz als Core Switch oder Konzentrator

Ob als Core Switch der zentralen EDV oder als Konzentrator für Abteilungen, die DES-7200 können aufgrund der großen Modulauswahl für Gigabit Ethernet Ports, Power-over-Ethernet (PoE) Unterstützung, SFP und 10-Gigabit Uplinks, an alle Gegebenheiten angepasst werden.

Hohe Verfügbarkeit

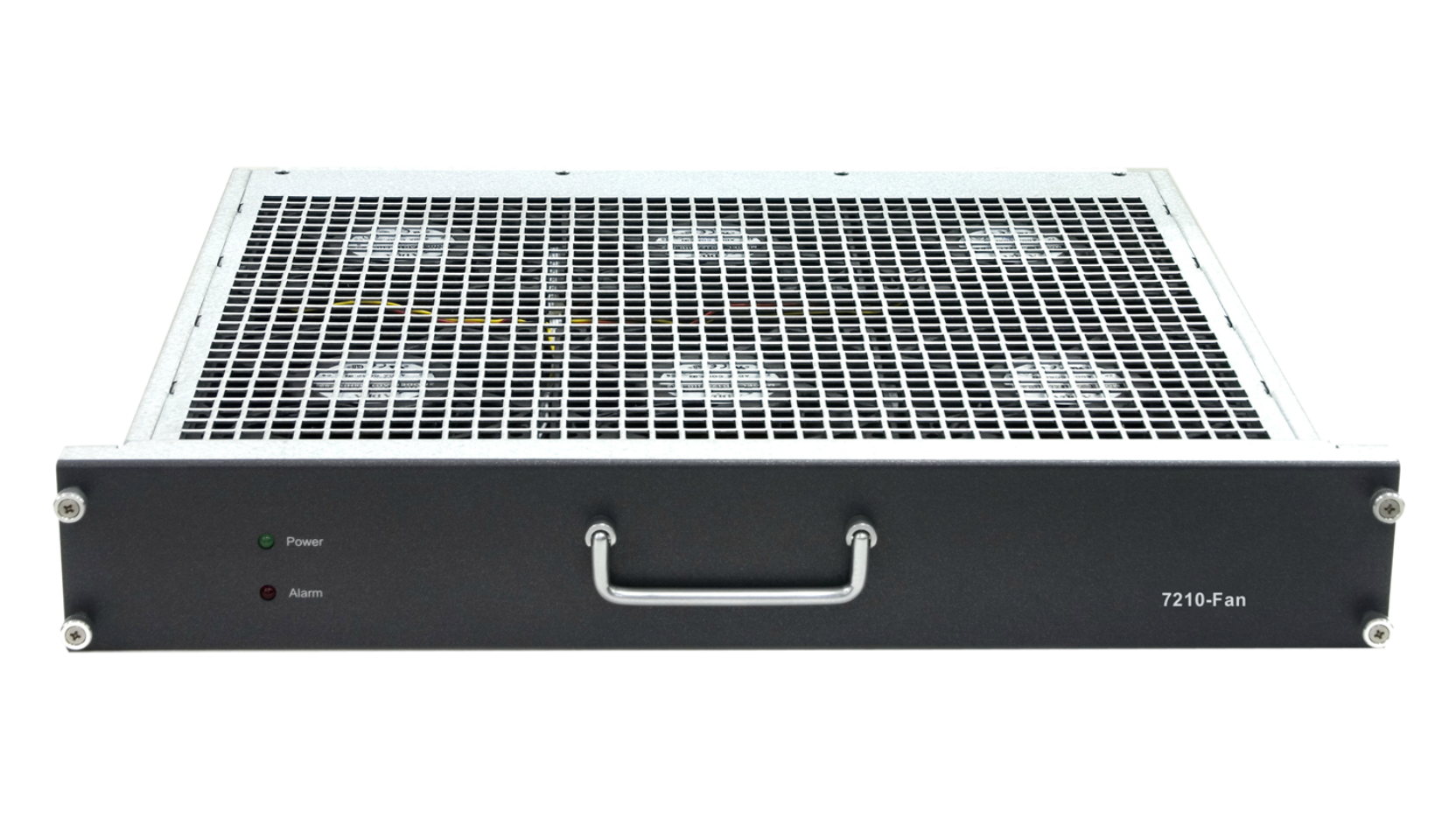

Jedes Control Modul besitzt eine eigene Switch Fabric und einen Management Agenten und sorgt für Ausfallsicherheit, Lastverteilung des Datenverkehrs im Netzwerk und erledigt Management Aufgaben redundant. Zwei redundante Netzteile und das austauschbare Lüftermodul erhöhen zusätzlich die Verfügbarkeit kritischer Netzwerk-Anwendungen.

Leistung

Der 6-Slot Switch hat eine Switch-Kapazität von bis zu 192GBit/s und eine Systemleistung von bis zu 142Mio Pakete/s. Die Switches nutzen die Distributed Switching Methode, bei der ein Port Modul den Weg für jedes Datenpaket selbst auswählt. Hierbei werden die Switching und Routing Informationen der Control und Port Module synchronisiert, und der schnellste Weg für die Datenübertragung berechnet.

Konvergenz der Nutzungsmöglichkeiten

Der DES-7200 vereint High-Speed Hardware mit komplexen Konvergenz Funktionen wie Priorisierung (QoS/CoS) und Multicast Routing. Er bildet so die ideale Lösung für gleichzeitige Echtzeitanwendungen wie Internet-Telephonie, Multimedia Streaming und IPTV. Module mit Power-over-Ethernet Anschlüssen bieten PoE-fähigen Geräten sowohl Stromversorgung als auch Netzwerk-Konnektivität (z.B. IP Telefone, Wireless AP). Sie eignen sich somit insbesondere für den Edge-Einsatz in großen Unternehmen.

Umfassende IPv6 Unterstützung

Der DES-7200 unterstützt in vollem Umfang IP Version 6 (IPv6), die entwickelt wurde, um den aus der Verbreitung des Internet resultierenden, steigenden Nutzerzahlen gerecht zu werden. Gerade neue TCP/IP Anwendungen wie z.B. Internet-fähige Wireless Geräte, Geräte Zuhause und in Unternehmen, Internet-basierte Transportlogistik, integrierte Telefonservices, Sensor-Netzwerke, PC-Nutzung sowie PC-Spiele sind auf weltweit eindeutig gültige IP-Adressen angewiesen. So können die Mechanismen, die für die Erreichbarkeit und End-To-End Sicherheit der Netzwerkgeräte nötig sind, drastisch vereinfacht werden. IPv6 wird auch für zukünftige Anwendungen und Dienste immer häufiger bereits vorausgesetzt.

Unternehmensübergreifende Sicherheit

Der DES-7200 bietet Sicherheit beim Netzwerkzugriff und gleichzeitig Schutz vor Viren und Würmern. Die Zugriffssicherheit wird über umfassende Policy-based ACLs, Portsicherheit, IP-MAC-Port-basierte Zugangskontrolle und das Anti-IP-Scan Abwehrsystem gewährleistet. Angriffe, die sich hinter Kontrollprotokollen verstecken und die CPU des Switches mit überflüssigen Anfragen lahm legen und so zu einer Reduktion der Netzwerkleistung führen können, werden geblockt. Durch Funktionen wie SSHv2 und SNMPv3 mit Authentifizierung und Verschlüsselung des Managementverkehrs dehnt der DES-7200 die Sicherheit auf das Netzwerkmanagement aus.

MPLS Funktionalitäten

Dank der Advanced Service Engine (ASE) Module unterstützt der DES-7200 viele erweiterte Funktionalitäten des Multi-Protocol Label Switching (MPLS), wie z.B. MPLS Label Management, LDP, MPLS L2/L3 VPN und VPLS. So haben Unternehmen und Provider die Möglichkeit ein intelligentes Netzwerk der nächsten Generation einzurichten, das unabhängig vom Layer3 Protokoll Routing-Aufgaben übernimmt. Da MPLS eine unabhängige Zugriffstechnologie darstellt, können angeschlossene Teilnehmer mit verschiedenen Zugriffs-Links in einem MPLS Netz zusammengefasst werden ohne dabei die bestehende Umgebung zu verändern.

NAT Traversal und Abrechnung

Dank des Layer 3 IP Packet Routings mit Network Address Translation (NAT), ist der DES-7200 ideal für Unternehmensnetzwerke oder Internetanbieter die Ethernet innerhalb eines städtischen Ethernetnetzwerkes anbieten. Die dynamische Generierung der IP Adresse bei Nutzern innerhalb von Campus Netzwerken und Abonnenten eines Provider-Netzwerkes mit Teilnehmer-Endgerät (CPE), ermöglicht den Einsatz des DES-7200 für End-to-End Dienste, ohne zusätzliche Kosten für den Anschluss weiterer externer Router an die Paket Switching Geräte. Zusätzlich bietet der DES-7200 eine 802.1x Zugriffskontrolle mit Abrechnungsperioden, mehrfache Abrechnungen und Statistiken, Bandbreitenbegrenzungen und RADIUS Server Unterstützung, und ermöglichen Betreibern so das Angebot umfassender Ethernetbasierter Internetdienste.

Umfassendes Management

Das umfassende Management zur Konfiguration, Zugriffs/Traffic-Überwachung und Fehlerbehebung, auf das per CLI, TELNET oder SNMP Software zugegriffen werden kann, bietet vollständige Debug-Analysen und Systeminformationen.

Projektbasiertes Produkt - bitte wenden Sie sich an unsere Vertriebsmitarbeiter.

1-Port 10Gbit Ethernet XFP Fiber Transceiver
Find out more
1-Port Mini GBIC Module for 1000BaseLX (LC Duplex)
Find out more
1-Port Mini GBIC für 1000BaseSX (LC-Duplex)
Find out more
DEM-312GT2
Find out more
SFP 1000Base-LX Single-mode Fibre Transceiver (50km)
Find out more

Technical Specifications

DES-7206 6-Slot Layer3 Chassis Switch mit:

  • 2 Steckplätze für duale Control Module mit Load-Sharing/redundanter Switch Fabric
  • 4 Steckplätze für frei wählbare Port Module
  • 2 Steckplätze für redundante Stromversorgung
  • 1 Steckplatz mit Lüftermodul
  • Bis zu 192 Gbit/s Switch Fabric*
  • 142Mio Pakete/s Weiterleitungsrate*
  • Bis zu 192 Gigabit Ports
  • Bis zu 16 10-Gigabit Ports

Eigenschaften DES-7206 Layer3 Chassis Switch System:
  • Einsatz als Core Switch oder Konzentrator
  • 4 freien Slots
  • Einzelne oder duale Switch Fabric mit bis zu 192 GBit/s Datenrate
  • Duale redundante Backup/Load Sharing Control Module
  • Distributed Switching/Routing ohne Engpässe
  • Intelligente Module mit eigenen L2/L3/L4 Switching-Controllern
  • Skalierbare Erweiterung auf 192 10/100/1000BASE-T, 384 PoE, 96 SFP oder 16 10-Gigabit Ports
  • Einzelne oder Duale redundante Netzteile für Gleich- oder Wechselstromversorgung
  • Module im laufenden Betrieb wechselbar
  • 802.1D/w/s Spanning Tree, 802.3ad Link Aggregation/Backup Redundanz
  • D-Link Rapid Ether Ring Protection (RERP)
  • 802.1v Protokoll VLAN, Super VLAN, Private VLAN, Double VLAN
  • IPv6, BGPv4+ NAT, MPLS, IPFIX
  • VRRP Sicherheit
  • Erweiterte L2/L3/L4 ACL
  • IP-MAC-Port Binding
  • CPU Protection Policy (CPP)
  • Bandbreitenkontrolle in 64KBit/s Schritten
  • TELNET, CLI, SNMP (v1, v2c, v3) Management, RMON Monitoring, Port Mirroring, Debug

* Berechnung basiert auf 2 Control Modulen
