Remarque - Le processus de récupération besoin des éléments suivants:

• Câble Console
• serveur TFTP
• Firmware - Téléchargez la dernière version sur notre site Web
• PuTTy


Etape 1 – Connectez le port série du DSR à votre PC et un câble Ethernet entre le port du DSR et votre réseau (où est branché votre PC)

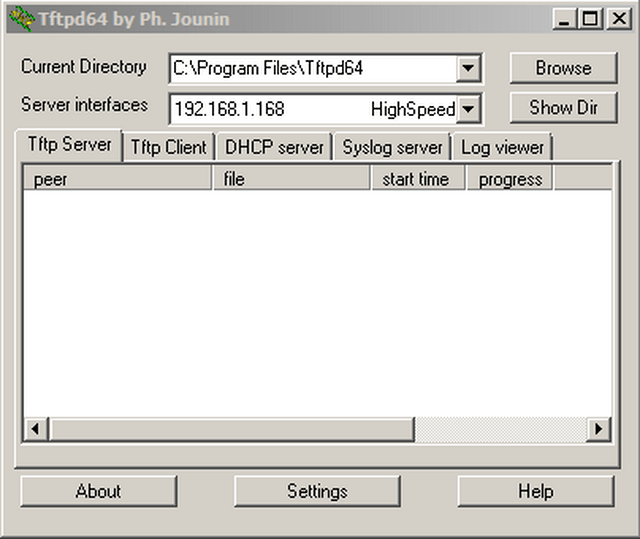

Etape 2 – Ouvrez le serveur TFTP et mettre le firmware du DSR dans le dossier racine
Par exemple: C:\Program Files\Tftpd64

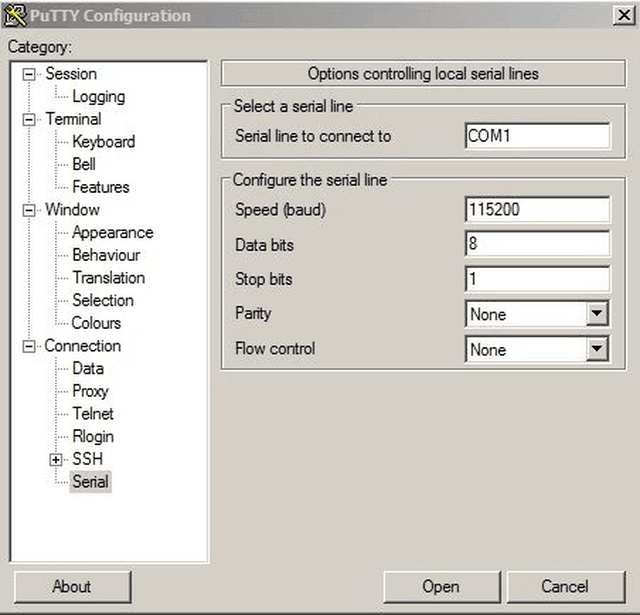

Étape 3 – Ouvrez PuTTy et la configuration d'un port COM avec les paramètres suivants:



Étape 4 – Une fois configuré, cliquez sur «Open»

Étape 5 – Une fois que vous voyez le processus de démarrage et le message “Hit any key to stop autoboot:” ("Appuyez sur une touche pour arrêter autoboot:") appuyez sur la touche Entrée pour entrer dans le bootloader

Définissez les variables d'environnement (copier et coller dans CLI):

Étape 6 – Entrez la commande suivante pour définir l’adresse IP du DSR



D-Link DSR-1000N bootloader# setenv ipaddr 192.168.1.162

Étape 7 – Entrez la commande suivante pour définir l'adresse IP de l'hôte où réside le TFTP



D-Link DSR-1000N bootloader# setenv serverip 192.168.1.168

Étape 8 – Entrez la commande suivante pour définir tous les transferts de TFTP sur les ports LAN



D-Link DSR-1000N bootloader# setenv ethact octeth0

Étape 9 – Entrez la commande suivante pour écraser le firmware



D-Link DSR-1000N bootloader# setenv firm_flash 'erase BDCA0000 BF99FFFF; cp.b 0xaa00000 BDCA0000 1D00000'

Étape 10 – Entrez la commande suivante pour booter sur le firmware

D-Link DSR-1000N bootloader# setenv boot_firm 'cp.b BDCA0000 0xaa00000 900000; bootoctlinux 0xaa00200 mtdparts=phys_mapped

_flash:640k(bootloader)ro,9M(kernel),20M(rootfs),2M(AppConfig),128k(bootload-env)'

o setenv bootcmd 'run boot_firm'

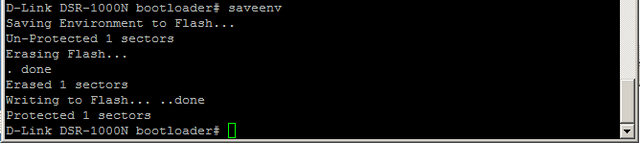

Étape 11 – Entrez la commande suivante pour enregistrer



D-Link DSR-1000N bootloader# saveenv

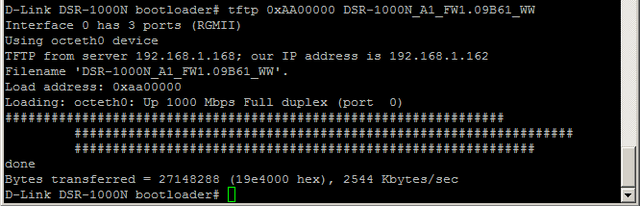

Étape 12 – Entrez la commande suivante pour le transfert du firmware

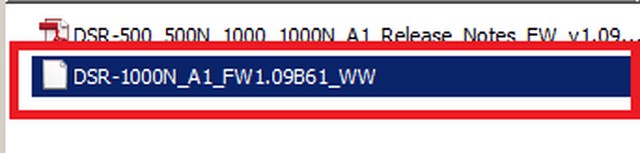

D-Link DSR-1000N bootloader# tftp 0xAA00000 DSR-1000N_A1_FW1.09B61_WW(le nom complet du firmware comme indiqué ci-dessous)

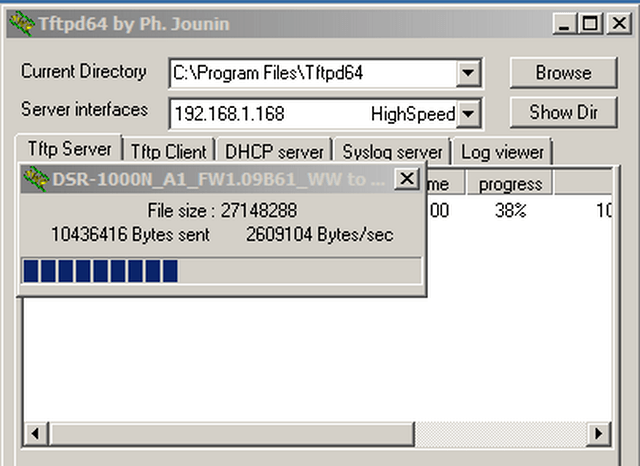

Vous devriez également remarquer le transfert depuis serveur TFTP (sinon, assurez-vous que le pare-feu soit désactivé ou un programme antivirus ne bloque pas)

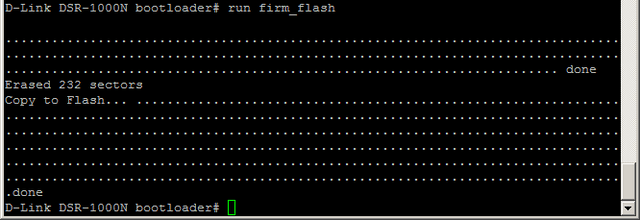

Étape 13 – Entrez la commande suivante pour flasher le firmware



D-Link DSR-1000N bootloader# run firm_flash

Étape 14 – Entrez la commande suivante pour exécuter le firmware au démarrage



D-Link DSR-1000N bootloader# run boot_firm

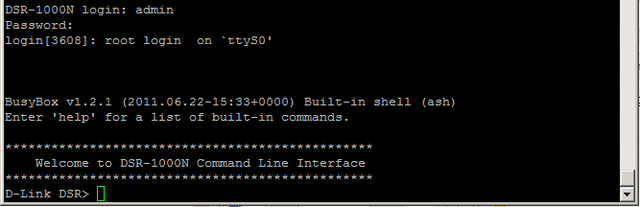

Une fois que l’operation est complétée, le DSR vous demandera de vous loguer de nouveau.




DSR-1000N login: admin
Password: admin
