Comment configurer un pont WDS avec les DAP-3410?

Requis minimum:

- 2 DAP-3410 (Assurez-vous d’avoir la dernière version firmware)
- 4 Câbles Ethernet RJ45
- 2 Injecteurs POE (fournis avec le DAP-3410)


Configuration du câblage:


Étape 1 –  Insérez un câble RJ45 dans le port LAN1 (PoE) du DAP-3410 vers le port P + DATA OUT de l’injecteur

Étape 2 –  Insérez un câble RJ45 dans le port 10/100 DATA IN de l’injecteur vers le PC

Étape 3 –  Entrez l'adresse IP du DAP-3410 dans un navigateur web

DAP 3410 How to setup WDS
DAP 3410 How to setup WDS
Dans notre exemple, nous avons utilisé l’adresse IP 192.168.1.150 pour AP1 et 192.168.151 pour AP2. (Par défaut les DAP-3410 ont une IP :192.168.0.50)

Vous devrez vous assurer que vos paramètres LAN correspondent à votre situation:

Notre exemple est 192.168.1.150 et 192.168.1.151 donc le réglage LAN du PC / ordinateur portable sera celui-ci:
IP: 192.168.1.100
Masque sous-réseau: 255.255.255.0
Passerelle: 192.168.1.1

S’il s’agit d’une première installation, le réglage LAN de votre PC devrait être le suivant:
IP: 192.168.0.100
Masque sous - réseau: 255.255.255.0
Passerelle: 192.168.0.50

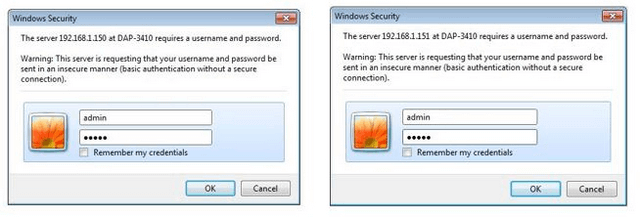

Étape 4
–  Vous devriez avoir la page suivante de login
DAP 3410 How to setup WDS

Utilisateur: admin
Mot de passe: {vide} si vous configurez l'appareil à partir de zéro
Cliquez sur "OK"


Étape 5 –  Définissez les paramètres LAN des AP1 et AP2 en « statique (manuel) »

Dans notre exemple :

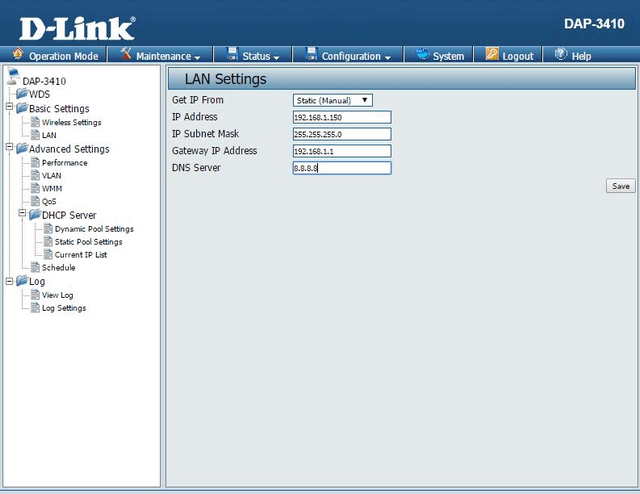

Configuration LAN de AP1:
IP: 192.168.1.150
Subnet: 255.255.255.0
Adresse IP de la passerelle: 192.168.1.1
Serveur DNS: 8.8.8.8 (serveur DNS de Google)

DAP 3410 How to setup WDS

Cliquez sur « Save » et ensuite Configuration > « Save and Active » et « Active »

Configuration LAN de AP2:

IP: 192.168.1.151
Subnet: 255.255.255.0
Adresse IP de la passerelle: 192.168.1.1
Serveur DNS: 8.8.8.8 (serveur DNS de Google)

DAP 3410 How to setup WDS

Cliquez sur « Save » et ensuite Configuration > « Save and Active » et « Active »

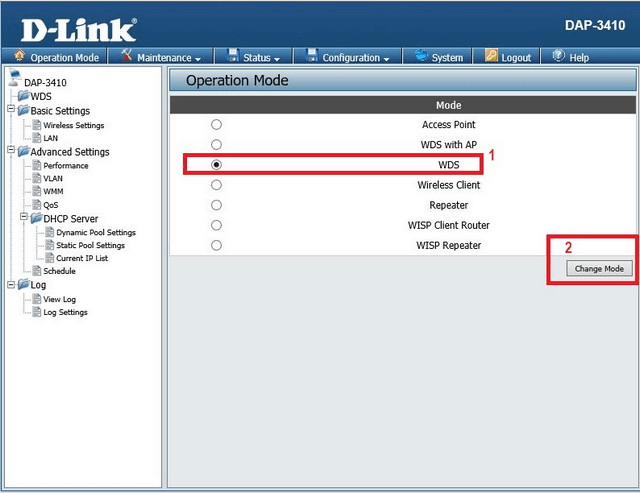

Étape 6 –  Sélectionnez le mode pont WDS puis cliquez sur « Change Mode », l’AP redemmarera. Effectuez cette étape pour les 2 APs

DAP 3410 How to setup WDS

Étape 7 –  Vérifiez et notez l' adresse MAC du réseau sans-fil des 2 APs

Allez dans le menu « Status » > « Device Information »

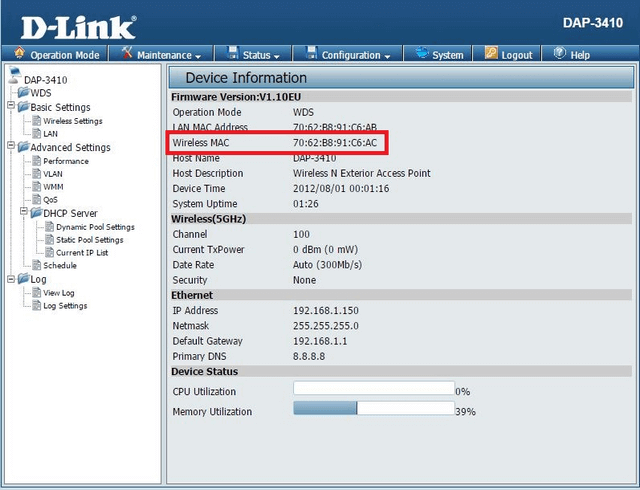

AP1:

DAP 3410 How to setup WDS

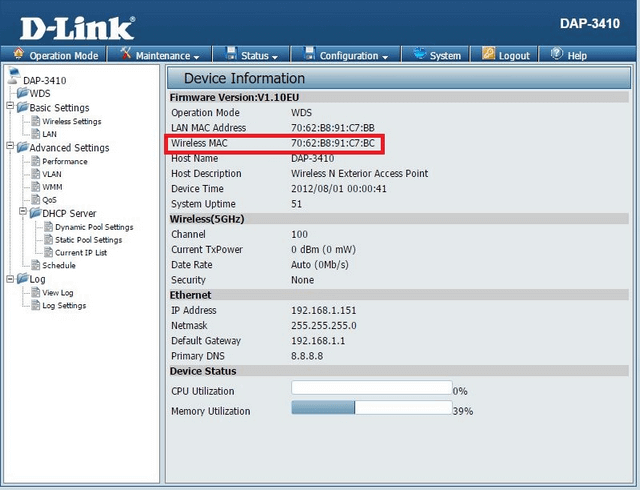

AP2:

DAP 3410 How to setup WDS

Étape 8 –  Configurez les paramètres sans fil pour le WDS

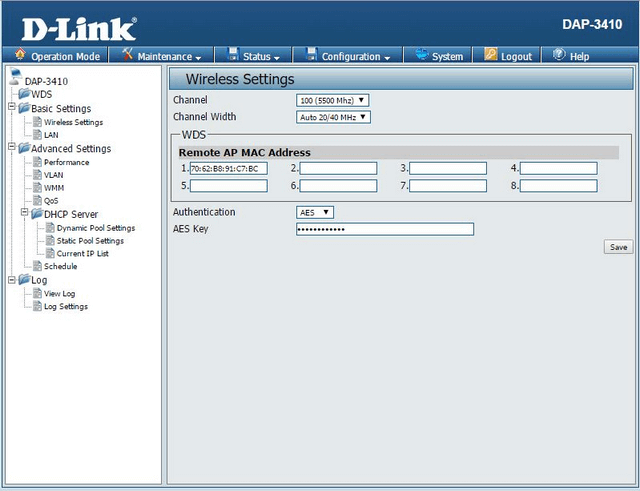

AP1:

DAP 3410 How to setup WDS

Channel: 100 (5500 MHz) – (Le canal doit être identique sur les 2 APs)
Largeur de canal: Auto 20/40 MHz
Remote AP MAC Adress: 70:62:B8:91:C7:BC (AP2)
Authentification: AES
Clé AES: 100200300400500600
Cliquez sur « Save » et ensuite Configuration > « Save and Active » et « Active »

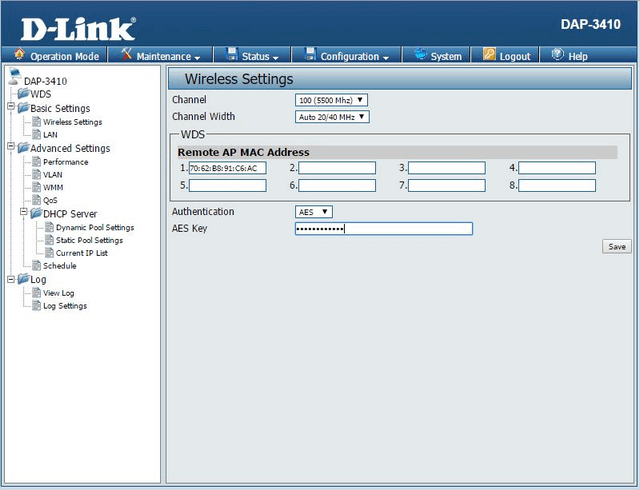

AP2:

DAP 3410 How to setup WDS

Channel: 100 (5500 MHz) – (Le canal doit être identique sur les 2 APs)
Largeur de canal: Auto 20/40 MHz
Remote AP MAC Adress: 70:62:B8:91:C6:AC (AP1)
Authentification: AES
Clé AES: 100200300400500600
Cliquez sur « Save » et ensuite Configuration > « Save and Active » et « Active »

Étape 9 –  Retirez le câble RJ45 de 10/100 DATA IN >> AP2

Une fois enlevé, cela peut prendre du temps avant que la connection WDS soit établie (jusqu’à 10 minutes duês aux normes européennes)

Étape 10 –  Confirmation que le pont WDS est bien établi

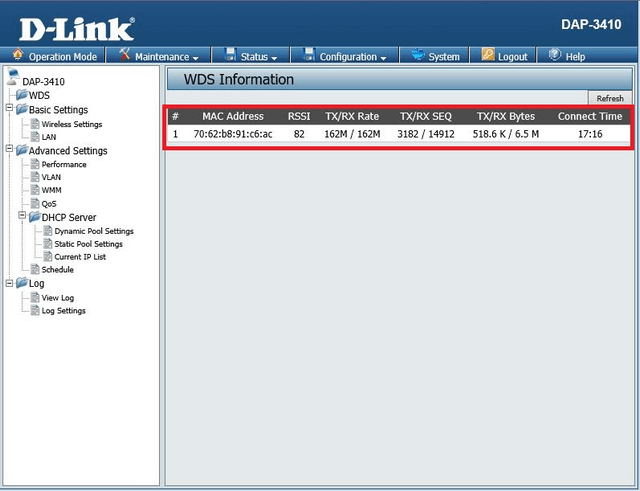

AP1: Status > WDS Information

DAP 3410 How to setup WDS


AP2: Status > WDS Information

DAP 3410 How to setup WDS
