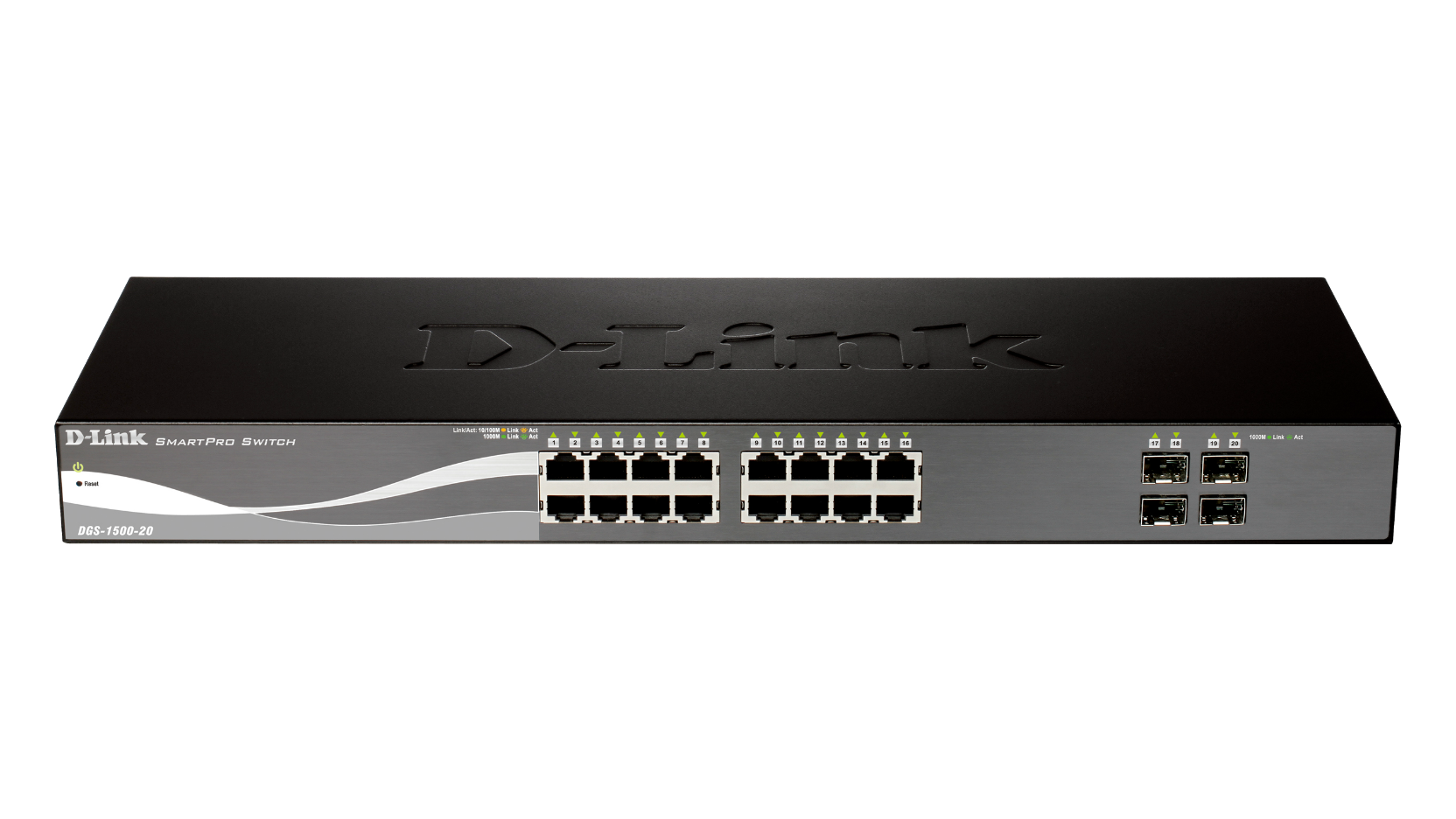

Série Switches Gigabit SmartPro DGS-1500

DGS-1500 Series

  • Statut produit: En fin de vie

La gamme D-Link de switches SmartPro DGS-1500 s'adresse aux PME qui recherchent des fonctions comme le routage statique L3 ou la fonction SIM (Single IP Management) (empilage virtuel) sans pour autant vouloir passer à un commutateur administrable. Elle inclut des fonctions avancées de gestion et de sécurité, comparables à celles d'un switch administrable mais moins complexes. Ces switches sont dotés de la technologie D-Link Green™ 3.0 qui garantit des économies d'énergie conséquentes.


Télécharger la fiche technique.

Voir la liste de nos partenaires

La gamme D-Link de switches SmartPro DGS-1500 s'adresse aux PME qui recherchent des fonctions comme le routage statique L3 ou la fonction SIM (Single IP Management) (empilage virtuel) sans pour autant vouloir passer à un commutateur administrable. Elle inclut des fonctions avancées de gestion et de sécurité, comparables à celles d'un switch administrable mais moins complexes. Ces switches sont dotés de la technologie D-Link Green™ 3.0 qui garantit des économies d'énergie conséquentes. En outre, les ports 10/100/1000 Mbps du modèle DGS-1500-28P intègrent la fonction PoE qui simplifie l'utilisation et rend le produit plus « écologique » (PoE en fonction de l'heure, qui coupe l'alimentation à l'heure fixée). Conformes aux normes 802.3af 802.3at, ces switches peuvent fournir jusqu'à 30 Watts aux périphériques. Ils incluent différentes options de gestion, notamment SNMP, interface Web, utilitaire SmartConsole et interface CLI compacte. Toute la gamme prend également en charge le filtrage des listes de contrôle d'accès et le moteur de sauvegarde Safeguard Engine de D-Link. La fonction Auto Voice VLAN garantit la priorité au trafic voix. Deux modèles, le DGS-1500-20 et le DGS-1500-28, peuvent être utilisés dans les bureaux : sans ventilateur, ils émettent moins de chaleur et de bruit qu'un switch classique. Les modèles DGS-1500-28P et DGS-1500-52, eux, sont équipés de ventilateurs intelligents qui, à l'aide d'un capteur thermique, détectent les variations de température et peuvent adapter leur vitesse en conséquence.

Économies d'énergie

D-Link s'efforce constamment d'être à la pointe en matière de développement de technologies innovantes et tournées vers les économies d’énergie, sans pour autant négliger les performances opérationnelles et la richesse des fonctionnalités. À travers la technologie D-Link Green, les switches de la gamme DGS-1500 incluent diverses fonctions « vertes » (mode d'économie d'énergie, ventilateur intelligent, réduction de la dissipation de chaleur, détection de la longueur des câbles). Les fonctions d'économie d'énergie permettent notamment de programmer l'extinction des voyants et des ports inactifs et la mise en veille prolongée du switch. Toujours pour économiser de l'énergie, les switches sont aussi capables d'évaluer la longueur des câbles connectés et d'ajuster la consommation d'électricité pour les câbles les plus courts (20 mètres maximum). Ces switches permettent également une réduction sensible de la consommation en mettant en mode veille les ports qui ne sont pas utilisés pour une liaison. Le DGS-1500-28P et DGS-1500-52 sont tous deux équipés de ventilateurs intelligents. Avec leur capteur thermique qui détecte les variations de température, ces ventilateurs peuvent adapter leur vitesse en fonction de la température. Grâce à la fonction Smart Fan, les ventilateurs intégrés se mettent automatiquement en marche à partir d'une certaine température pour garantir un fonctionnement fiable, écologique et ininterrompu du switch.

Fonctionnalités avancées

La gamme DGS-1500 comprend des fonctionnalités avancées comme l'empilage virtuel et des fonctionnalités de niveau 3, notamment le routage dynamique. L'empilage virtuel réduit le nombre d'adresses IP requis par le réseau, en configurant jusqu'à 32 périphériques pour qu'ils apparaissent comme une seule unité sous une même adresse IP. Cela permet de simplifier la gestion du réseau pour les petits groupes de travail et d'ajouter des switches sans avoir à fournir de câblage spécial.

Fonctions complètes de niveau 2

Ces switches sont équipés de toute une série de fonctionnalités de niveau 2 : surveillance IGMP, mise en miroir des ports, protocole STP (Spanning Tree) et protocole LLDP (Link Layer Discovery Protocol). Le contrôle de flux IEEE 802.3x permet à vos serveurs de se connecter directement au switch pour des transferts de données fiables et rapides. En mode bidirectionnel simultané à 2000 Mbps, les ports Gigabit fournissent à vos serveurs des canaux de données haut débit qui limitent les pertes de données lors du transfert. Concernant la maintenance réseau, le système dispose d'une fonction de détection de bouclage et de diagnostic des câbles. La détection de bouclage permet de repérer les boucles créées par un port ou un VLAN et d'arrêter automatiquement le port ou le VLAN affecté. La fonction de diagnostic des câbles, destinée en premier lieu aux administrateurs et aux agents des services client, permet d'évaluer la qualité des câbles et d'identifier rapidement le type d'erreur qui les affecte.

Contrôle de la qualité de service et de la bande passante

La gamme DGS-1500 prend en charge les fonctions Auto Surveillance VLAN (ASV) et Auto Voice VLAN, particulièrement adaptées aux déploiements pour la VoIP et la vidéosurveillance. Auto Surveillance VLAN est une nouvelle technologie de pointe intégrée à la famille SmartPro de D-Link. Elle regroupe la transmission des données et des vidéos de surveillance sur un même switch SmartPro pour éviter aux entreprises d'avoir à gérer du matériel et des installations dédiés. Cette fonction garantit également une vidéo en temps réel de qualité pour la surveillance et le contrôle, sans compromettre la transmission des données conventionnelles sur le réseau. La technologie Auto Voice VLAN place automatiquement le trafic vocal en provenance d'un téléphone IP sur le VLAN alloué, ce qui améliore le service VoIP. Grâce à une priorité plus haute et à un VLAN individuel, ces fonctionnalités garantissent la qualité et la sécurité du trafic VoIP. De plus, le marquage DSCP des paquets Ethernet permet d'attribuer différents niveaux de service au trafic réseau. De cette manière, les paquets de voix et de données ont la priorité sur les autres. De plus, grâce au contrôle de la bande passante, les administrateurs réseau peuvent réserver de la bande passante pour des fonctions de priorité élevée ou présentant des besoins plus importants.

Renforcez la sécurité de votre réseau

Le moteur de sauvegarde novateur Safeguard Engine de D-Link protège les switches contre les surcharges de trafic causées par les attaques de virus. Les switches prennent également en charge l'authentification 802.1X basée sur les ports, qui permet d'authentifier les clients du réseau avec des serveurs RADIUS externes. De plus, grâce à la liste de contrôle d'accès, la sécurité du réseau est renforcée. Et vous protégez du même coup le réseau informatique interne en filtrant le trafic en fonction de l'adresse MAC ou IP. La gamme SmartPro DGS-1500 inclut une fonction de détection d'usurpation ARP qui protège le réseau Ethernet d'éventuelles attaques susceptibles d'entraîner la détection des trames de données, l'altération du trafic ou son interruption par l'envoi de faux messages ARP au réseau. Pour éviter les attaques d'usurpation ARP, le switch utilise des listes de contrôle d'accès pour bloquer les paquets non valides contenant les faux messages ARP. Le filtrage du serveur DHCP vient renforcer le système de sécurité en filtrant les paquets d’un serveur DHCP pirate provenant d’un port de l'utilisateur, ce qui empêche l'attribution non autorisée d'adresses IP.

Gestion polyvalente

La gamme SmartPro DGS-1500 comprend également un utilitaire SmartConsole, et une interface Web de gestion qui permet aux administrateurs de contrôler à distance tous les niveaux du réseau, jusqu'aux ports. SmartConsole permet de détecter plusieurs smart switches Web contenus dans le même segment réseau L2. Cet utilitaire évite que les utilisateurs aient à modifier l'adresse IP de leur ordinateur. Il simplifie également la configuration initiale des smart switches. Les switches d'un même segment réseau L2, connectés au PC de l'utilisateur, sont accessibles en temps réel via un écran. Les utilisateurs peuvent ainsi effectuer une configuration avancée des switches et une configuration de base des périphériques détectés (modification du mot de passe, mises à niveau du firmware). La gamme DGS-1500 prend également en charge D-View 6.0 et une interface de ligne de commande (CLI) compacte par le biais de Telnet. D-View 6.0 est un système de gestion du réseau qui se charge de la gestion centralisée des principales caractéristiques du réseau (disponibilité, fiabilité, résilience et sécurité). La gestion par l’interface de ligne de commande des switches s'effectue via Telnet, ce qui permet de définir facilement les paramètres de base, les mots de passe, les fichiers de configuration et le firmware.

Produits apparentés

Transceiveur 1 port Mini-GBIC vers 1000Base-LX
DEM-310GT
En savoir plus
Transceiveur 1 port Mini-GBIC vers 1000Base-SX
DEM-311GT
En savoir plus
1000BASE-SX multi-mode SFP transceiver
DEM-312GT2
En savoir plus
Émetteur-récepteur SFP 1000Base-LX, fibre mode unique et grande distance (35 km)
DEM-314GT
En savoir plus
Transceiveur SFP 1000Base-LX Gigabit, fibre monomode grande distance (80 km)
DEM-315GT
En savoir plus

Technical Specifications

Possibilité d'empilage
  • Pile virtuelle/cluster comportant jusqu'à 32 unités
  • Prise en charge de la gestion d'adresse IP unique (SIM) D-Link

Fonctions L2

  • Table d'adresses MAC de 16 K
  • Contrôle de flux
    • Contrôle de flux 802.3x
    • Prévention de blocage HOL
  • Surveillance IGMP
    • Surveillance IGMP v1/v2
    • 256 groupes IGMP pris en charge
    • Au moins 64 adresses multicast statiques prises en charge
    • IGMP par VLAN
    • Prise en charge de IGMP Snooping Querier
  • Protocole STP
    • 802.1D STP
    • 802.1w RSTP
  • Détection de bouclage
  • Agrégation de liens 802.3ad
    • DGS-1500-20 : 10 groupes max. par périphérique, 8 ports par groupe
    • DGS-1500-28/DGS-1500-28P : 14 groupes max. par périphérique, 8 ports par groupe
    • DGS-1500-52 : 26 groupes max. par périphérique, 8 ports par groupe
  • Mise en miroir des ports
    • Un-un
    • Plusieurs-un
    • Mise en miroir des ports de transmission et/ou de réception prise en charge
  • Diagnostic des câbles
  • MDI / MDIX configurable
  • Filtrage multicast
    • Transfert de tous les groupes non enregistrés
    • Filtrage de tous les groupes non enregistrés
  • Trame étendue (jusqu'à 10 000 octets)
  • LLDP / LLDP-MED

VLAN

  • 802.1Q
  • Groupe VLAN
    • 4000 groupes VLAN statiques maximum
    • 4094 ID de VLAN maximum
  • GVRP
    • Jusqu'à 256 VLAN dynamiques
  • VLAN asymétrique
  • Auto Voice VLAN
    • 10 OUI définies par l'utilisateur max.
  • 8 OUI par défaut max.
  • Auto Surveillance VLAN

QoS (qualité de service)

  • Qualité de service 802.1p
  • 4 files d’attente par port
  • Gestion des files d'attente
    • Stricte
    • Weighted Round Robin (WRR)
  • Classe de service (CoS) basée sur :
    • Files d'attente prioritaires 802.1p
    • Code d'accès aux services différenciés (DSCP)
    • ToS1
    • Type de trafic IPv61
    • Étiquette de flux IPv61
    • Port TCP/UDP1
  • Contrôle de la bande passante
    • Basé sur les ports (Entrant/Sortant, précision minimum de 64 Kb/s pour 10/100/1000)

Fonctions L3

  • ARP
    • 64 ARP statiques
    • ARP gratuit pris en charge
  • IPv6 Neighbour Discovery (ND)
  • Interface IP
    • 4 interfaces prises en charge

Routage L3

  • Routage par défaut
  • Routage statique
    • 32 entrées de route statiques IPv4
    • Max. 128 routes hôtes IPv4

Liste de contrôle d'accès (ACL)

  • DGS-1500-20/28/28P :
    • 50 profils maximum
    • 200 règles maximum partagées par les profils
    • Chaque règle peut être associée à un ou à plusieurs ports
  • DGS-1500-52 :
    • 50 profils maximum
    • 450 règles maximum partagées par les profils
    • Chaque règle peut être associée à un port seulement
  • Listes de contrôle d'accès basées sur :
    • Adresse MAC
    • Adresse IPv4 (ICMP/IGMP/TCP/UDP)
    • 802.1p
    • Code d'accès aux services différenciés (DSCP)
  • Actions ACL
    • Permettre
    • Refuser

Sécurité

  • Contrôle d'accès par port 802.1X
  • Sécurité des ports
    • Jusqu'à 64 adresses MAC par port prises en charge
  • Contrôle de l'envoi massif de messages par diffusion Broadcast /multicast/unicast
  • MAC statique
  • Safeguard Engine de D-Link
  • Filtrage du serveur DHCP
  • Détection d'usurpation ARP
    • 54 entrées maximum
  • Segmentation du trafic
  • SSL
    • v1/v2/v3 pris en charge
    • Prise en charge du protocole IPv61

AAA

  • Authentification 802.1X
    • Prise en charge des bases de données locales/RADIUS
    • Prise en charge du contrôle d'accès basé sur les ports
    • EAP, OTP, TLS, TTLS, PEAP pris en charge
  • Serveur RADIUS IPv61

MIB

  • MIB II 1213
  • MIB pont 1493
  • MIB SNMP v2 1907
  • MIB convention d'interruption 1215
  • MIB groupe d'interfaces 2233
  • MIB privée d'entreprise D-Link
  • MIB LLDP
  • MIB Power-Ethernet2

Conformité aux normes RFC

  • TFTP RFC 783
  • Serveur Telnet RFC 854
  • Client BootP/DHCP RFC 951
  • SNMP v1, v2, v3 RFC 1157
  • MIB II RFC 1213
  • Convention d'interruption MIB RFC 1215
  • TFTP RFC 1350
  • MIB pont RFC 1493
  • SNTP RFC 1769
  • Client BootP/DHCP RFC 1542
  • SNMP v1, v2, v3 RFC 1901
  • MIB SNMP v2 RFC 1907
  • SNMP v1, v2, v3 RFC 1908
  • FCS RFC 2068
  • Client BootP/DHCP RFC 2131
  • Authentification RADIUS RFC 2138
  • Authentification RADIUS RFC 2139
  • MIB groupe d'interfaces RFC 2233
  • SSL RFC-2246
  • RFC 2475
  • SNMP v1, v2, v3 RFC 2570
  • SNMP v1, v2, v3 RFC 2575
  • CoS RFC 2598
  • FCS RFC 2616
  • Authentification RADIUS RFC 2618
  • RMON v1 RFC 2819
  • Authentification RADIUS RFC 2865
  • Journal système RFC 3164
  • Journal système RFC 3195
  • SNMP RFC 3411-17
  • MIB Power-Ethernet RFC 36212

Gestion

  • Interface utilisateur graphique Web
  • Gestion d'IP unique (SIM)
  • Interface CLI compacte
  • Serveur Telnet
  • Client TFTP
  • SNMP
    • v1/v2/v3 pris en charge
  • Interruption SNMP
  • Interruption pour utilitaire SmartConsole
  • Journal système
    • 500 entrées de journal maximum
  • Client BootP/DHCP
    • SNTP
  • Configuration automatique DHCP
  • Paramètres temporels
    • SNTP
  • LLDP, LLDP-MED
  • PoE en fonction de l'heure2

1 À partir de la prochaine mise à niveau du firmware
2 Disponible uniquement sur le modèle DGS-1500-28P
